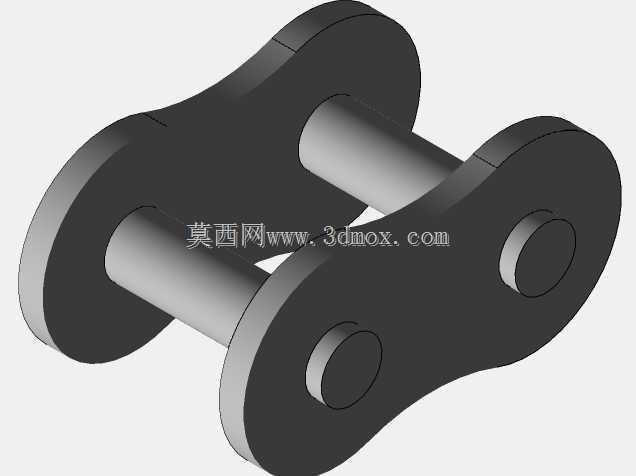

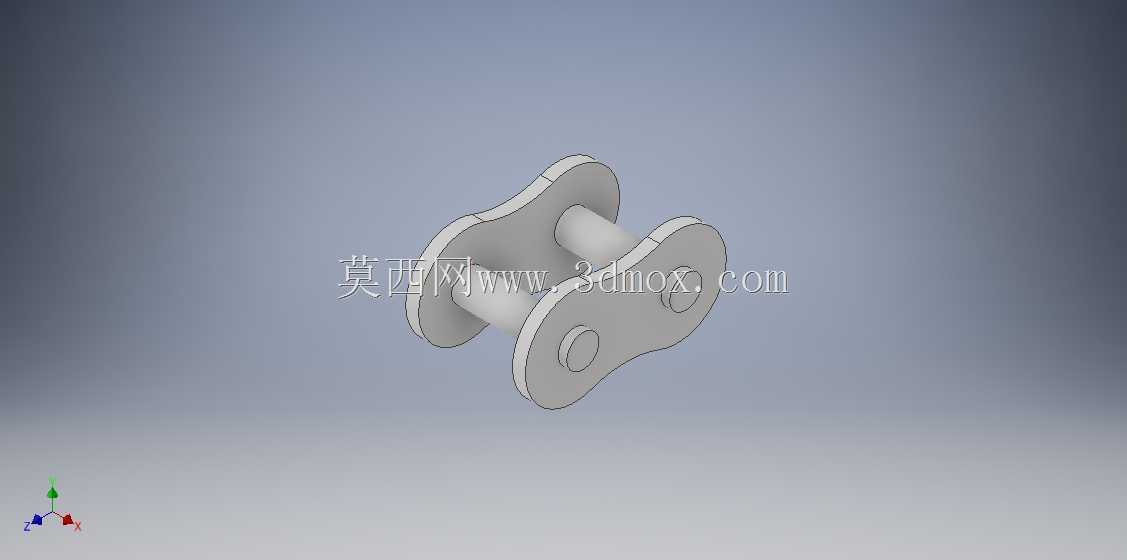

RS60-1单股外链节滚子链结构

　　对传动比精度要求适中但需要耐受一定冲击载荷的工况。从结构设计逻辑来看，该外链节采用标准外链板与过盈配合销轴的装配形式，两块对称的异形外链板采用8字形落料轮廓，这种轮廓设计并非随意造型，而是在保证链板销轴孔、外链板腰部截面等强度的前提下，尽可能降低链节自身重量与运动过程中的惯性力，同时减少链板运行过程中与周边护罩、导轨的剐蹭概率。链板的销轴孔位置做了局部加厚的冲压成型处理，能够提升孔壁的承压面积，避免销轴在反复交变载荷下出现孔壁压溃、松脱的问题。销轴采用圆柱光轴结构，两端与外链板孔采用过盈压装固定，装配后销轴不会相对于外链板发生转动，而销轴中段与内链节的套筒内壁形成间隙配合的铰接副，保证链条在绕经链轮时可以灵活弯折，在各类工业传动场景中，链传动始终是中低速重载工况下可靠性表现突出的传动形式，RS系列滚子链作为ANSI标准体系下应用最广泛的链条品类，其单股外链节作为链条组装、受力传递的核心单元，直接决定整链的抗拉强度、铰接灵活性与运行寿命。本次呈现的RS60-1单股外部链节，是标准单排60号滚子链的外链装配单元，在实际设备中承担连接内链节、传递销轴剪切力、配合链轮完成啮合传动的核心作用。从应用场景来看，这类链节广泛适配农业机械的输送与传动单元、轻工包装线的主传动机构、物流输送设备的动力传递段、普通机床的进给传动链路，以及摩托车、小型工程机械的次级传动结构，尤其适合两轴中心距较大、不适合采用齿轮传动、

　　适配链轮的分度圆曲率。从安装边界与尺寸匹配角度来说，RS60系列链条对应ANSI标准60号规格，节距为19.05mm，该外链节的两块链板内开档尺寸与标准60号内链节的外宽尺寸保持严格的间隙配合公差，装配后既不会出现横向窜动量过大导致的链条跑偏，也不会因为间隙过小导致铰接卡滞、运行阻力陡增。外链板的外形轮廓在弯折处做了圆角过渡处理，避免应力集中导致链板在交变载荷下出现疲劳断裂，这一细节在重载冲击工况下尤为关键——很多链条失效案例都源于链板轮廓尖角处的应力集中，在反复启停、载荷波动的场景下萌生疲劳裂纹，最终引发断链故障。在实际选型与装配过程中，这类外链节作为链条的连接单元，既可以作为整链出厂时的标准组成部分，也可以作为链条维修、

　　长度调整时的替换链节使用，装配时需要保证销轴压装到位，两端铆接或者卡簧固定牢靠，避免运行过程中销轴脱出导致链条散架。从传动特性来看，单股RS60链条的额定抗拉强度适配多数中小功率传动场景，外链节作为链条的受拉单元，其链板的材质通常采用中碳合金钢经淬火回火处理，表面硬度与芯部韧性匹配合理，既可以耐受啮合过程中的接触摩擦，也可以承受传动过程中的瞬时冲击载荷。在三维建模过程中，该结构严格遵循ANSI B29.1标准的尺寸公差要求，外链板的轮廓曲率、销轴的直径与伸出长度、链板的厚度参数都与实物保持一致，可直接用于链传动系统的装配仿真、干涉检查，也可以作为设备虚拟样机中的传动部件，完成运动学仿真验证，

　　帮助设计人员在方案阶段校核链条与链轮的啮合间隙、链条运行的张紧行程、链传动周边的安全防护距离，避免实际加工装配时出现干涉、张紧量不足、链条跳齿等问题。不同于内链节带有套筒与滚子的结构，外链节的结构相对简洁，但作为链条的受力连接单元，其尺寸精度直接影响整链的传动平稳性，如果外链板的两个销轴孔平行度超差，会导致链条装配后出现扭曲，运行过程中出现偏磨、异响、提前失效的问题，因此在建模过程中对两个销轴孔的同轴度、平行度、孔间距公差都做了符合行业标准的参数设定，还原真实零件的加工精度要求。在输送类设备中使用这类链条时，还可以在外链板上额外安装附件，用来固定输送工装、刮板等结构，此时外链板还需要承担附件带来的附加载荷，其结构强度的冗余设计就显得尤为重要，标准RS60外链节的结构强度预留了足够的附件安装余量，可满足多数轻型输送场景的改装需求。
