遥控式GoLight2000探照照明设备结构

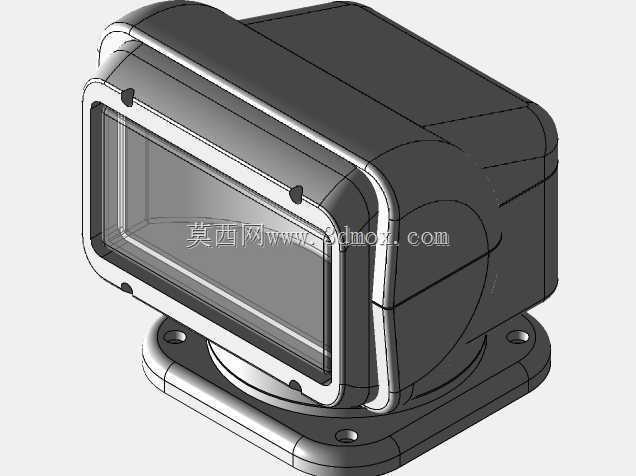

　　这款遥控探照设备的结构设计，核心围绕户外移动照明的多场景适配需求展开，在海事搜救、越野夜巡、高尔夫球场夜间作业、工程场地临时补光等场景中都能适配安装。从结构布局来看，设备整体分为底座安装层、水平回转层、俯仰摆动灯头三个核心模块，底座采用带四个安装孔的法兰式结构，安装孔位做了沉台设计，可适配M6规格的标准紧固件，安装面做了0.2mm的平面度公差要求，保证与安装载体贴合时不会出现应力集中，同时底座内部预留了走线空腔，供电与控制线缆可从安装面中心的过线孔穿出，避免线缆外露在回转过程中出现拉扯磨损。

　　灯头部分的密封结构是设计重点，灯圈与壳体之间采用嵌入式硅橡胶密封圈，配合四个均匀分布的紧固螺钉实现IP67级的密封防护，可应对暴雨、海浪泼溅等户外恶劣工况，灯头前端的透光件采用钢化玻璃材质，边缘做了倒角处理，避免装配时出现应力崩边，玻璃与灯圈之间设置了缓冲胶垫，抵消车辆、船舶行进过程中的振动冲击。灯头内部的反光杯采用抛物面设计，焦点位置预留了光源安装位，可适配卤素或者LED光源模组，反光杯的曲面精度控制在0.1mm以内，保证出光角度集中在10度范围内，满足远距离探照的聚光需求。

　　中间的回转支撑结构采用了双轴转动设计，水平方向可实现360度连续回转，俯仰方向可实现上下各45度的摆动角度，转动副之间采用聚四氟乙烯耐磨垫片，既降低转动阻尼，又能避免金属件直接摩擦产生的异响与磨损，驱动部分的安装位预留了标准舵机或者微型直流减速电机的安装接口，结构工程师在建模时已经对转动行程做了机械限位设计，避免转动超程扯断内部线缆。

　　外壳的造型采用了圆弧过渡的流线型设计，一方面降低风阻，在高速行进的车辆、艇船上使用时减少风噪与气流冲击，另一方面圆弧面不易积水积尘，日常维护时更易清理。壳体壁厚设计为2.5mm，采用ABS加玻纤的注塑工艺成型，在保证结构强度的同时控制整体重量，整机不含光源的重量控制在1.2kg以内，降低对安装载体的负载要求。

　　在安装边界设计上，底座的安装孔中心距为80mm，适配大部分车载、船载的标准安装支架，设备整体最大外轮廓尺寸为160mm×120mm×140mm，在同功率级别的探照灯中属于紧凑化设计，不会占用过多安装空间。接线部分采用快插式防水接头，现场安装时无需焊接，直接对插即可完成电路连接，降低现场施工的难度。

　　从结构可靠性角度出发，所有转动部位的轴类零件都采用304不锈钢材质，避免户外潮湿环境下出现锈蚀卡滞，壳体的拼接缝隙都做了错位止口设计，即使密封圈出现老化，也能通过止口结构阻挡大部分雨水与灰尘侵入内部电路仓。电路仓内部预留了驱动板与遥控接收模块的安装柱，安装柱高度统一为6mm，保证电路板与壳体底部留有足够的散热间隙，同时避免电路板与壳体直接接触产生的振动损伤。

　　在实际选型适配时，这款结构可直接搭载不同功率的光源模组，无需改动主体结构，仅需更换对应的反光杯与驱动板即可实现从35W到100W的功率覆盖，适配不同照射距离的需求。俯仰转动的阻尼可通过侧面的调节螺钉进行调整，用户可根据实际使用场景调整灯头的转动松紧度，避免在振动环境下灯头出现自行移位的情况。底座的安装面还预留了橡胶减震垫的安装槽，加装减震垫后可进一步过滤载体传递的高频振动，延长内部电子元件与光源的使用寿命。
