平行轴传动齿轮箱底壳铸造结构设计

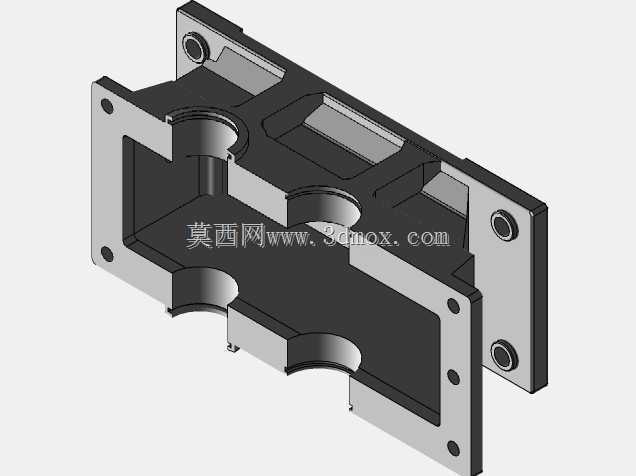

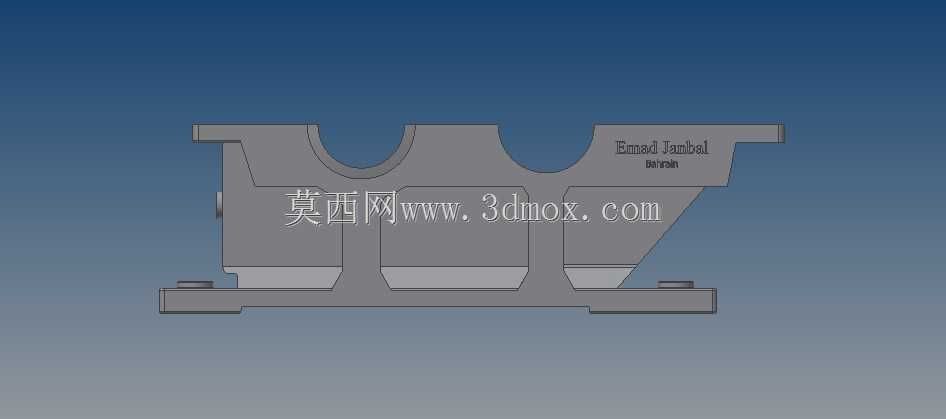

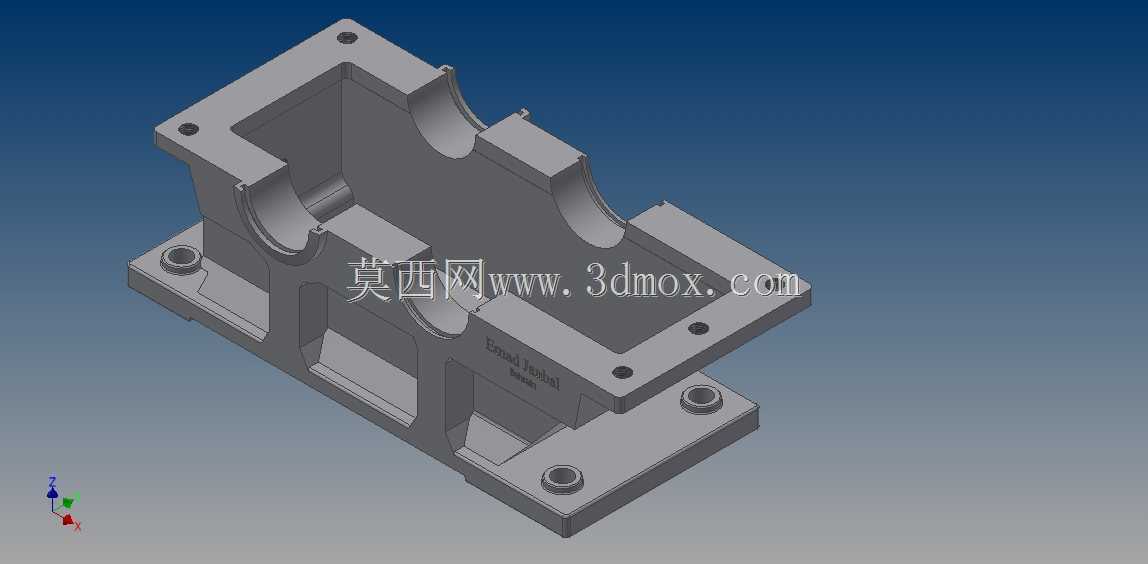

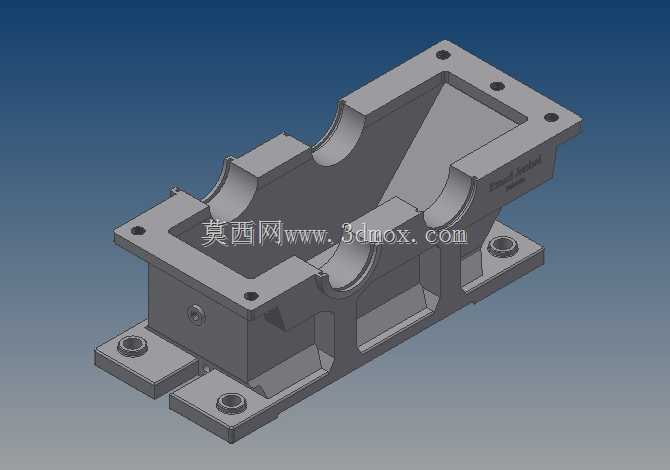

　　平行轴齿轮箱作为动力传递环节的核心承载部件，其底壳的结构合理性直接决定整套传动系统的运行稳定性与服役寿命，这类壳体广泛应用在工业输送线驱动单元、中小型机床进给传动组、农用机械动力分配模块、工程机械辅助传动机构中，承担着容纳齿轮啮合副、支撑轴承组件、存储润滑介质、隔绝外部粉尘杂质的多重作用。从实际工况出发，这类底壳在设计时首先要匹配对应传动组的轴系布局，图中展示的平行轴结构壳体，内部预留了多组轴承安装位，每个安装位的同轴度公差需要控制在IT7级以内，才能保证轴系运转时不会出现偏载磨损，避免齿轮啮合过程中出现点蚀、断齿等早期失效问题。壳体的安装法兰面设置了多组螺栓过孔，孔位分布遵循对称受力原则，

　　安装时配合定位销孔可以实现与上箱盖的精准合模，合模面的平面度要求控制在0.05mm以内，防止润滑油渗漏同时保证箱体整体刚性。底部的安装支脚做了加厚处理，支脚位置对应内部轴承座的受力方向，将齿轮啮合产生的径向力直接传递到设备安装基座，避免箱体壁板受交变载荷产生疲劳变形。在设计思路上，这类壳体优先采用剖分式结构，方便后续齿轮组件的装配与维护，内壁设置了多道加强筋，筋板走向沿着轴承座的受力传导方向布置，在不额外增加壳体整体壁厚的前提下，将箱体的抗扭刚度提升30%以上，同时减少铸造过程中的缩孔缺陷。壳体的油池深度经过匹配计算，保证最低位的齿轮齿圈能够浸入润滑油面1-2个齿高，运转时带起的润滑油可以飞溅到上方轴承与啮合齿面，

　　实现整套传动组的自润滑，同时壳体侧壁预留了油标安装位与放油螺孔，方便日常运维时检查油位、更换变质润滑油。从安装边界来看，这类壳体的外部轮廓需要避让周边设备的管线与结构件，支脚的安装孔距适配常规标准型材机架的安装尺寸，不需要额外制作过渡连接板就可以直接固定在设备机架上，轴承座的孔位尺寸匹配标准深沟球轴承或者圆锥滚子轴承的安装公差，用户选型时可以直接根据自身轴系参数选配对应轴承，不需要二次加工轴承孔。在细节处理上，壳体的合模面边缘做了密封槽预留，安装时嵌入耐油橡胶密封条就可以满足IP54级的防护要求，适合在多粉尘、有少量飞溅的车间工况下使用，内壁的过渡位置全部采用圆角设计，避免铸造时出现应力集中，同时减少润滑油流动的阻力，

　　让啮合过程中产生的金属磨屑可以顺着内壁斜面沉淀到油池底部的集污槽，避免被齿轮反复带起加剧磨损。这类壳体在建模过程中需要同步考虑铸造工艺的拔模斜度，所有垂直于分型面的外壁都设置了1:100的拔模角度，内壁非加工面的拔模角度适当放大，方便铸件脱模，加工面预留2-3mm的加工余量，保证后续机加工后可以达到设计要求的尺寸精度与表面粗糙度。实际应用中，这类平行轴齿轮箱底壳适配的传动比范围通常在3:1到20:1之间，输入转速不超过1500r/min，传递功率覆盖0.5kW到15kW的区间，能够满足大部分中小型工业设备的减速传动需求，相比一体式齿轮箱壳体，剖分式底壳的维护成本更低，当内部齿轮或者轴承出现磨损时，只需要拆开上箱盖就可以完成零件更换，不需要将整个齿轮箱从设备上拆解下来，大幅缩短设备的停机维护时间。
