带编码器直流齿轮减速电机结构设计

　　在小型自动化输送线、桌面级工装变位机构、医疗样本分拣设备、智能仓储小型推料机构这类对安装空间有严格限制、同时需要精准转速反馈的工况里，这类集成编码器的直流齿轮电机是非常常用的动力输出元件。不同于普通开环直流减速电机，这款产品把增量式编码器和齿轮减速段、直流驱动电机做了一体化集成，不需要额外加装外置编码器、联轴器等反馈组件，能大幅缩减动力单元的轴向安装尺寸，减少装配环节的对中调试工作量，也避免了外置反馈元件在多尘、有轻微振动的车间环境下容易出现的信号干扰、连接松动问题。

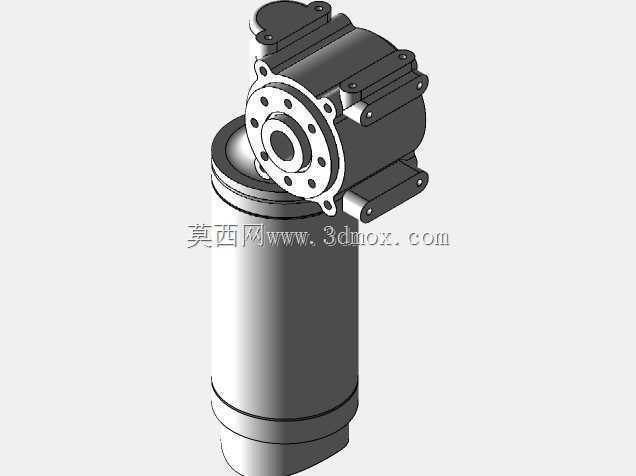

　　从结构设计逻辑来看，这款电机采用了平行轴直齿轮减速的传动布局，输入端是标准的有刷直流电机本体，减速段的各级直齿轮通过定位轴肩、卡簧固定在减速箱壳体内，输出端采用法兰式安装结构，前端带安装定位止口，输出轴为实心圆柱轴，适配平键连接或者顶丝锁紧的负载安装方式，能直接和同步带轮、小直径链轮、小型凸轮机构做直连，不需要额外加装转接法兰。编码器部分集成在电机尾端，和电机转子同轴连接，能实时反馈输出轴的实际转速、转动圈数，配合设备端的驱动板可以实现精准的位置闭环控制，比如在小型送料机构里控制送料长度，在小型翻转工装里控制翻转角度，避免开环控制下因为负载波动出现的转速丢转、位置偏差问题。

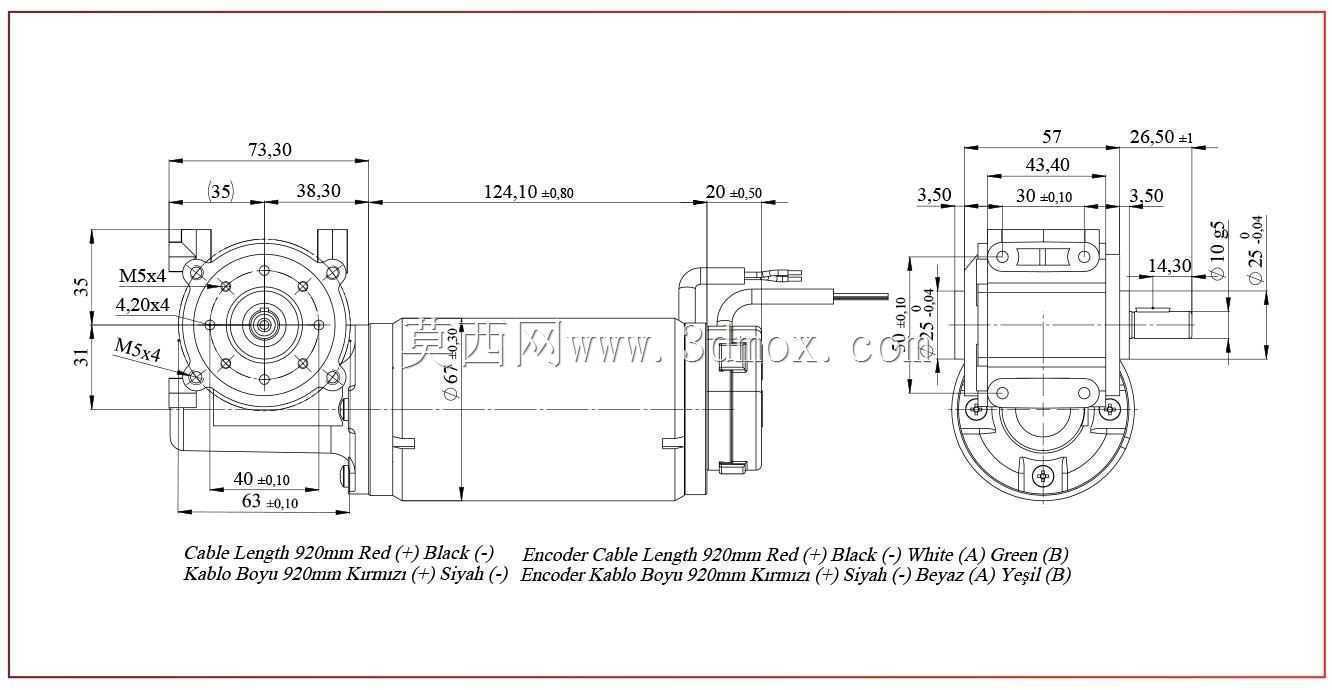

　　实际选型应用的时候，首先要明确安装边界的限制：这款电机的主体为圆柱结构，减速箱侧带两个对称的安装耳，安装耳上预留了通孔，可以直接通过螺栓固定在设备的安装立板上，不需要额外做L型转接支架。输出轴的轴径、轴伸长度是设计负载连接件的核心尺寸依据，设计连接套、带轮轮毂的时候，内孔尺寸要和轴径做间隙配合，配合公差控制在H7/h6区间，避免过盈装配导致的轴承受力异常，也防止间隙过大出现传动抖动。安装的时候要注意电机输出轴的径向负载限制，直齿轮减速结构的输出端轴承能承受的径向力有明确上限，不能直接用输出轴挂载大直径重载轮系，也不适合承受较大的轴向负载，如果工况有径向偏载，需要额外加装支撑轴承座来分担负载，避免齿轮和轴承提前磨损。

　　从功能特性上看，这款电机支持正反转双向运行，通过改变输入端的直流电压极性就能切换转动方向，适配低压直流供电场景，在移动类小型设备、桌面工业设备里不需要额外配置高压供电回路，布线和供电安全设计更简单。齿轮减速段的传动比经过匹配设计，把直流电机本身的高转速降低到适合工业小负载驱动的转速区间，同时放大输出扭矩，能直接驱动中低负载的回转机构，不需要额外再加一级减速结构。集成的编码器为脉冲输出型，脉冲数和输出转速做了匹配，设备端的控制器可以通过读取脉冲数来换算实际输出的转角和转速，实现定长送料、定点停止这类基础的闭环控制功能，相比开环减速电机，能大幅提升机构的动作重复精度，减少因为负载变化导致的动作误差。

　　在做三维结构适配设计的时候，要注意预留电机的接线空间，电机尾部的编码器和动力线需要从尾端引出，安装板对应位置要预留过线孔或者走线槽，避免线缆和电机旋转部件、周边运动机构出现刮蹭。减速箱的壳体为金属材质，本身有一定的散热能力，在持续运行的工况下，安装的时候不要把减速箱壳体完全包裹在隔热结构里，要预留一定的散热间隙，避免长时间高负载运行下齿轮油温度过高，润滑性能下降导致齿轮磨损加剧。另外这类直齿轮减速结构在运行的时候会有一定的传动噪音，如果是用在对噪音有要求的医疗设备、办公类自动化设备里，可以在安装耳和安装板之间加装橡胶减震垫，降低齿轮啮合振动传递到设备机架上产生的共振噪音。

　　实际装配调试环节，要注意输出轴和负载的对中精度，哪怕是小功率电机，偏心安装也会导致输出轴承受额外的径向弯矩，时间长了会出现输出轴油封漏油、轴承异响、齿轮打齿等问题。固定安装螺栓的时候要对角均匀拧紧，避免单侧受力导致减速箱壳体变形，影响内部齿轮的啮合间隙。接线的时候要区分动力线和编码器信号线，编码器信号线要采用屏蔽线，和设备里的强电走线分开布线，避免变频器、伺服驱动器这类强干扰源导致的编码器信号丢脉冲，影响位置控制精度。日常维护方面，这类集成式减速电机在额定负载下运行不需要频繁更换润滑脂，只需要定期检查安装螺栓是否松动、输出轴油封是否有渗油情况即可，相比分体式的电机加编码器加减速机的组合结构，维护点更少，整体可靠性更高，非常适合紧凑型自动化设备的动力单元选型使用。
