瑞士产maxon RE40直流有刷电机三维数模

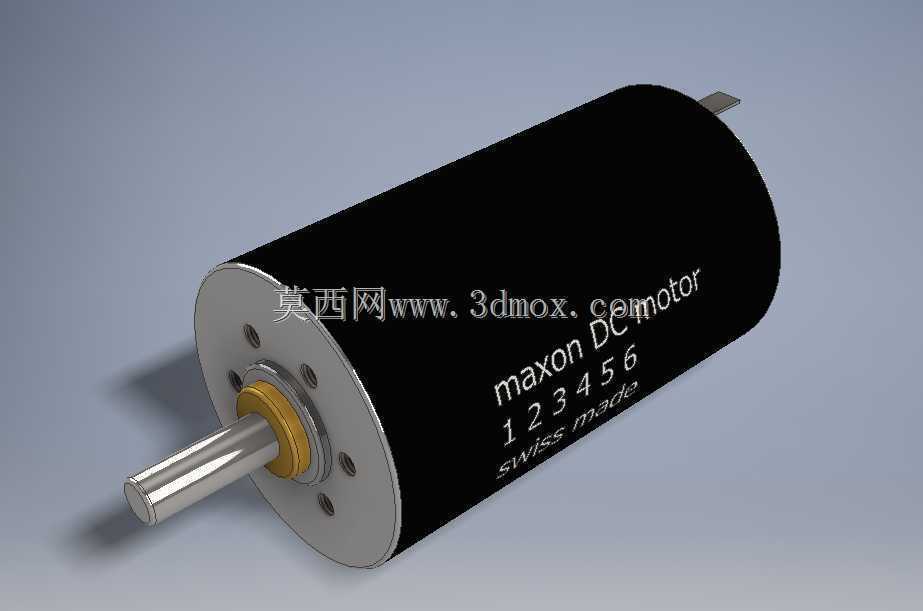

　　这款maxon RE40直流电机的三维数模，完整还原了实物的所有结构细节，从输出轴的轴伸长度、轴径公差带，到端盖的安装孔位分布、壳体外径尺寸，都严格按照实物测绘参数搭建，没有做任何简化处理，方便结构工程师直接调用到整机装配体中做干涉检查、安装空间校核。在实际工业场景里，这款电机的应用覆盖范围极广，小到桌面级协作机器人的关节驱动、医疗检测设备的样本传送机构，大到汽车产线的小型工装夹具动力单元、精密检测仪器的进给驱动，都能见到它的身影，核心原因在于其输出特性足够平顺，低速段扭矩波动控制在极小范围内，不会因为动力输出的卡顿影响终端执行件的动作精度。从设计思路上看，这款电机采用了经典的有刷直流电机架构，壳体做了一体化的黑色氧化处理，

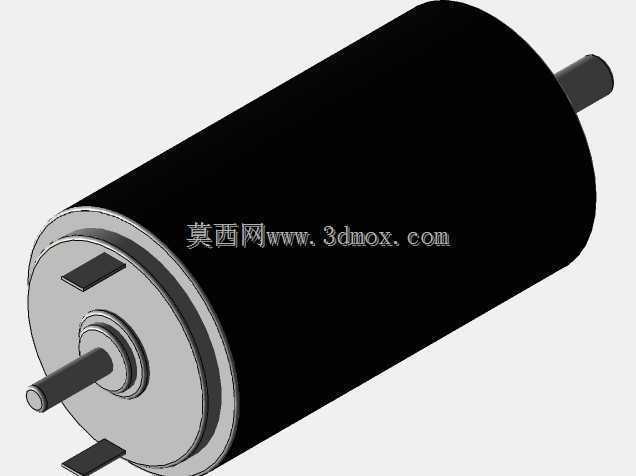

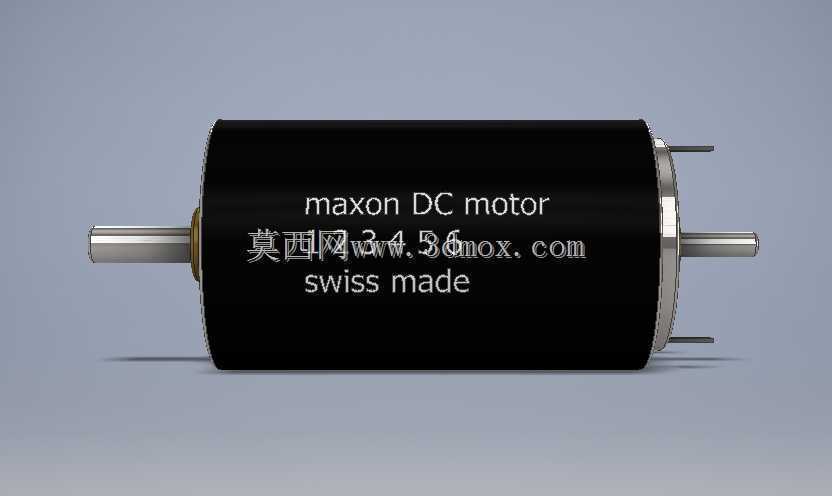

　　既可以提升壳体的散热效率，也能在常规工业环境下起到一定的防锈抗腐蚀作用；输出端搭配了黄铜材质的定位轴套，安装时可以直接和设备的安装止口贴合，不需要额外加装调整垫片就能保证轴系的同轴度，端盖上的六个安装孔采用等角度圆周分布，支持任意角度的安装固定，不管是水平卧式安装还是垂直立式安装，都能找到对应的固定孔位，不会出现安装方向受限的问题。数模里完整还原了尾部的输出轴结构，也就是很多工程师容易忽略的第二轴伸，这个结构可以用来加装编码器、测速发电机这类反馈元件，做闭环速度控制或者位置控制的时候，不需要额外设计转接支架，直接把反馈元件固定在电机尾部即可，大幅减少了配套结构的设计工作量。从安装边界来看，这款电机的壳体外径为40mm，

　　总长度不含轴伸的部分为63mm，输出轴的轴径为4mm，轴伸长度为11mm，端盖上的安装孔中心圆直径为32mm，安装孔为M3螺纹孔，深度5mm，这些尺寸在数模里都做了精确的参数化建模，调用的时候可以直接测量提取尺寸，不需要再去翻阅纸质样本核对参数。在做设备选型的时候，工程师可以直接把这个数模导入到装配环境中，模拟电机运行时的周边空间预留，比如接线端的走线空间、尾部加装编码器后的总长度、输出轴连接联轴器后的轴向尺寸，都能在三维环境里提前做验证，避免实际加工装配时出现空间干涉、安装距离不足的问题。另外数模里也还原了电机壳体上的标识刻印细节，包括型号标注、生产地标识、引脚编号，在做整机的BOM导出、装配指导书制作的时候，

　　可以直接从数模里提取对应的标识信息，不需要额外做贴图或者标注处理。这款电机的轴系采用了双轴承支撑结构，数模里也把前后两个滚珠轴承的位置、尺寸做了准确还原，在做轴系受力分析的时候，可以直接把轴承的安装位置作为约束点，模拟电机带载运行时的轴挠度、轴承负载情况，提前评估所选的电机型号是否能满足实际工况的负载要求。针对不同的安装场景，数模里预留了安装法兰的转接接口，工程师可以根据自己的设备安装需求，在这个基础上设计对应的转接法兰，不需要重新测绘电机的安装基准，大幅缩短了结构设计的周期。在精密传动场景中，这款电机的输出轴配合公差采用了h6级精度，数模里的轴径尺寸也按照这个公差带做了参数设置，和联轴器、同步带轮这类传动件配合的时候，可以直接在数模里模拟配合松紧度，提前判断是否需要增加顶丝固定、键连接等防转结构，避免实际装配时出现配合过松打滑、过紧无法装配的问题。
