固瑞克DEF输送泵三维结构设计

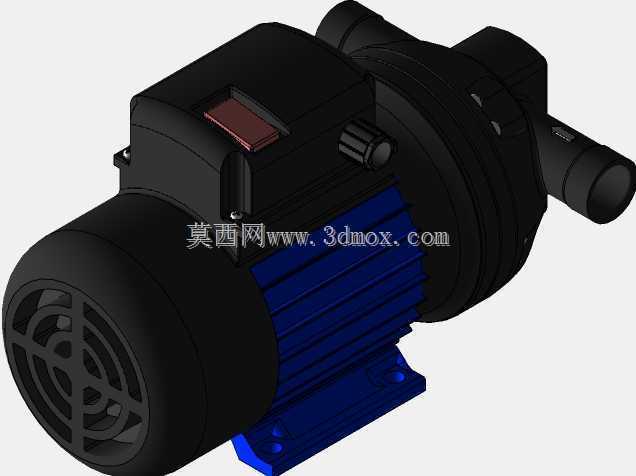

　　这款输送泵的三维结构完整还原了设备的实体装配关系，建模过程中优先考虑了实际安装场景的边界约束，从车用尿素加注站点的工位布局出发，泵体的进出液口采用水平同轴布局，适配常规DN25规格的流体管路对接，安装底座预留的四个螺栓孔位间距符合通用小型工业泵的安装标准，可直接适配现有加注设备的机架安装位，无需额外加工转接板。从功能实现逻辑来看，泵体的过流腔与电机腔采用完全隔离的密封结构设计，避免输送的DEF流体渗入电机绕组造成绝缘失效，电机端的散热筋沿轴向均匀排布，在连续加注工况下可通过自然对流带走绕组产生的热量，无需额外加装散热风扇即可满足长时间运行的温升要求。泵头部分的叶轮腔采用渐扩式流道设计，可降低流体在腔体内的湍流损失，

　　输送过程中对DEF流体的剪切作用极小，不会造成流体性质变化，满足车用尿素溶液的输送洁净度要求。建模时对密封件的安装槽位做了精确的尺寸还原，O型圈的压缩量控制在合理区间，既保证静密封处无渗漏，也避免压缩量过大造成密封件过早老化失效。接线盒位于电机壳体的顶部侧方，接线口采用朝下的走线方向，可避免站点冲洗时的液体顺着线缆流入接线腔，接线腔内部预留足够的接线空间，方便现场施工时的线缆端子压接与固定。泵体的整体重心落在安装底座的中心区域，安装后整机的抗振性能良好，运行时的径向跳动量控制在行业允许范围内，不会对连接的管路造成额外的交变应力。从结构拆分逻辑来看，模型完整呈现了电机定子、转子、泵壳、叶轮、密封组件、端盖、底座的装配层级，

　　每个零件的配合公差都在建模时做了对应体现，比如电机端盖与壳体的止口配合、叶轮与电机轴的过盈配合、密封件与安装槽的间隙配合，都符合实际加工装配的工艺要求。在实际应用场景中，这类泵主要用于车用尿素溶液的加注与输送，也可适配其他低腐蚀性、低粘度的洁净流体输送工况，比如小型化工试剂输送、净水设备流体输送等场景。设计时充分考虑了日常维护的便捷性，泵头端盖采用快拆式螺栓固定，无需将整机从安装位拆下即可打开泵腔清理杂质或者更换易损密封件，电机后端的风罩采用卡扣加螺栓的双重固定方式，清理通风道积尘时操作简便。进出液口的连接法兰采用标准平面密封结构，对接管路时无需调整角度即可完成密封面贴合，降低现场安装的对位难度。整机的外形尺寸控制紧凑，

　　在保证输出流量与压力参数达标的前提下，尽可能缩小了横向与纵向的安装占用空间，适合在空间局促的加注机柜内部安装布置。模型中对开关按键、接线端子、铭牌安装位等细节结构都做了还原，可直接用于设备布局的干涉检查、安装模拟以及运维培训的演示素材，结构设计上规避了常规小型泵常见的应力集中问题，在底座与电机壳体的连接位置做了圆弧过渡处理，长期运行时不会因振动造成连接部位的疲劳开裂。
