旧车用凸轮驱动液压隔膜燃油输送泵结构

　　做了十几年机械结构设计，接触过不少车用供油类的泵体结构，这款适配老旧车型的液压隔膜泵，核心是靠凸轮轴的往复运动来完成燃油的输送动作，最终把燃油稳定压送到化油器当中，匹配早年化油器式燃油供给系统的工况需求。从实际装车场景来看，这类泵大多布置在发动机舱侧方靠近凸轮轴动力输出的位置，不需要额外的电力驱动，完全靠发动机凸轮轴的机械动力带动，结构可靠性高，对早年车辆的电路系统依赖度极低，哪怕电路出现小幅波动也不会影响供油稳定性，非常适配旧款车型的配置逻辑。

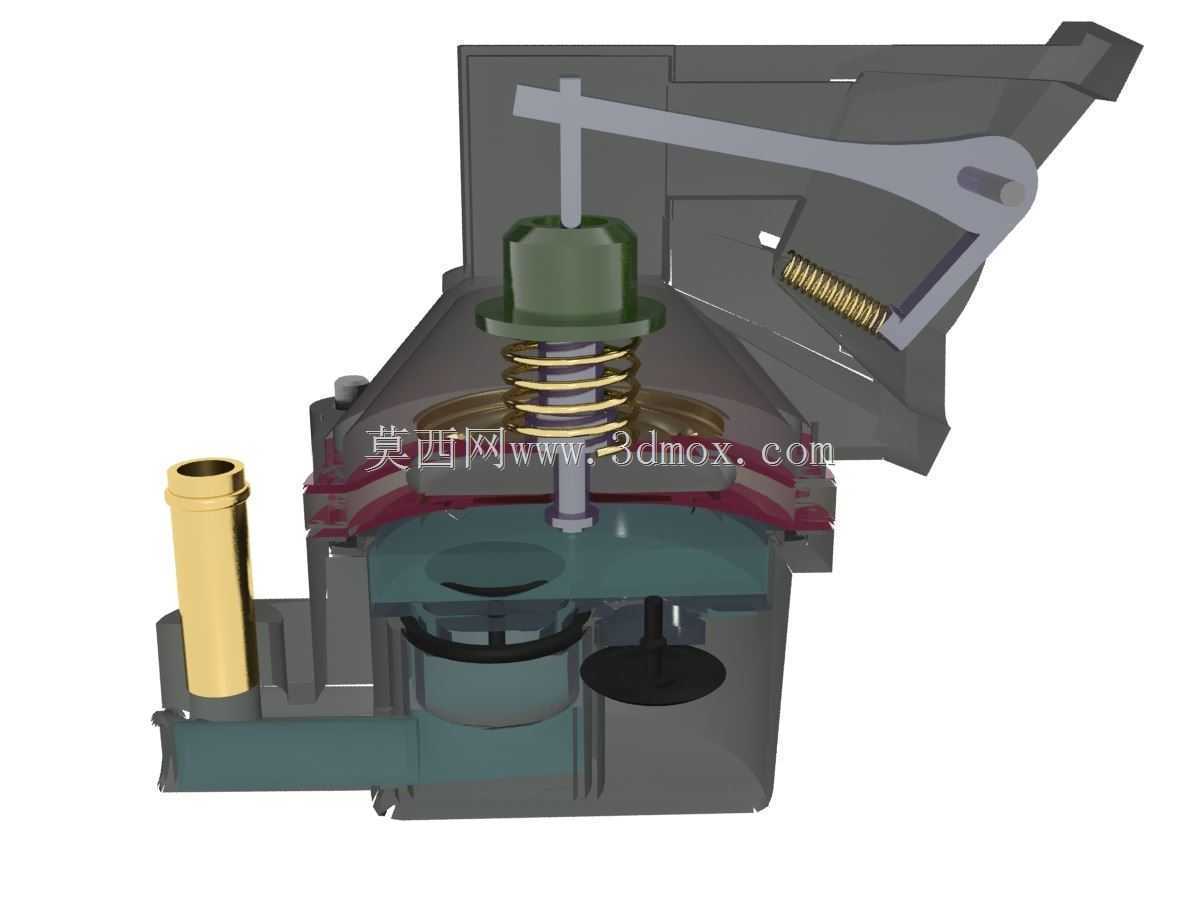

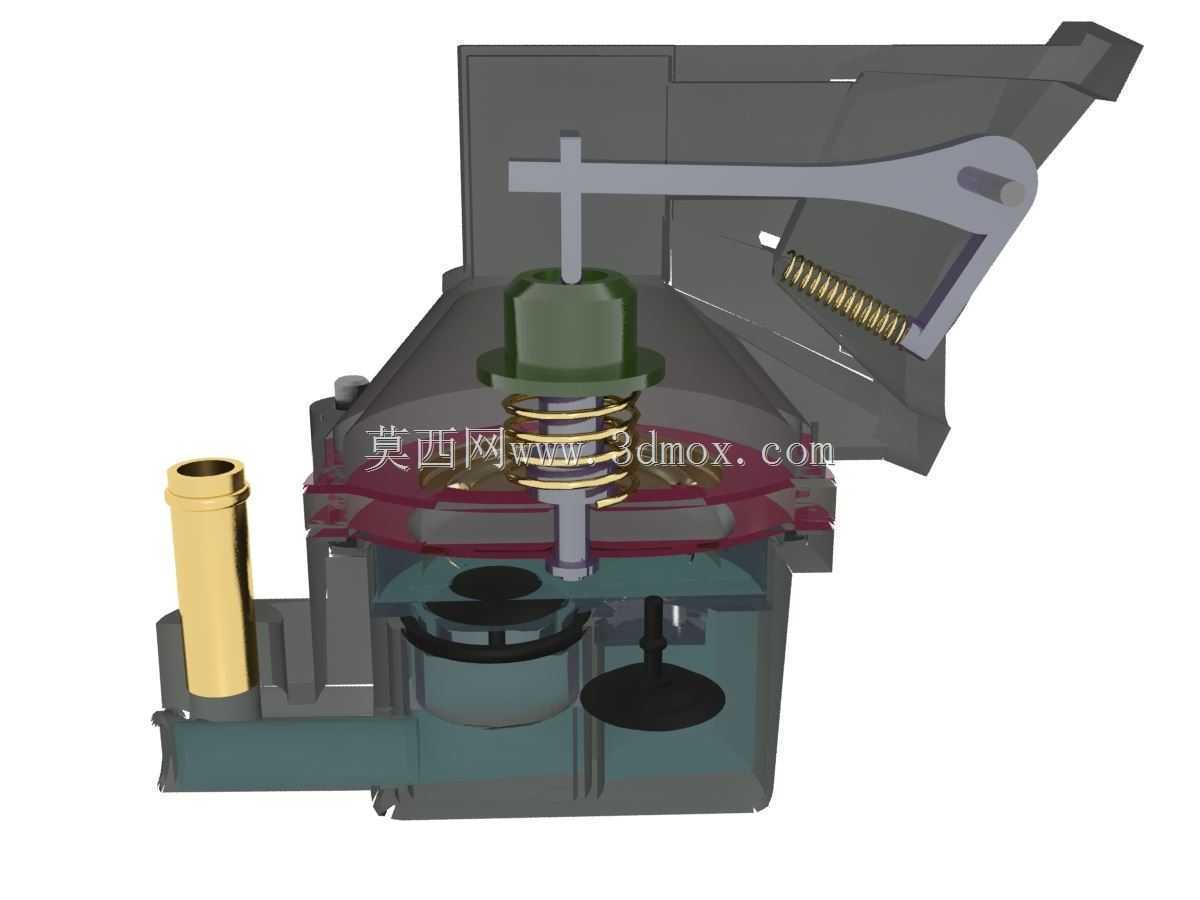

　　从功能特性上拆解，这款泵的核心做功部件是弹性隔膜结构，上方搭配复位弹簧与杠杆摇臂组件，摇臂的一端和发动机凸轮轴的偏心轮廓接触，凸轮转动时会周期性顶动摇臂，带动隔膜上下往复动作：当隔膜被向上提拉时，泵腔内部容积增大形成负压，燃油从进油接口被吸入腔室；当凸轮转过凸起位置，复位弹簧会推动隔膜向下复位，泵腔容积缩小压力升高，燃油就通过出油通路被压送到化油器的浮子室当中，整个循环完全和发动机转速同步，能自动匹配不同工况下的燃油供给量，不需要额外的流量调节结构。进油侧采用立式金属接头设计，接头的通径匹配常规车用燃油软管的安装尺寸，和泵体基座采用压装密封结构，避免长期受燃油浸泡出现渗漏问题。

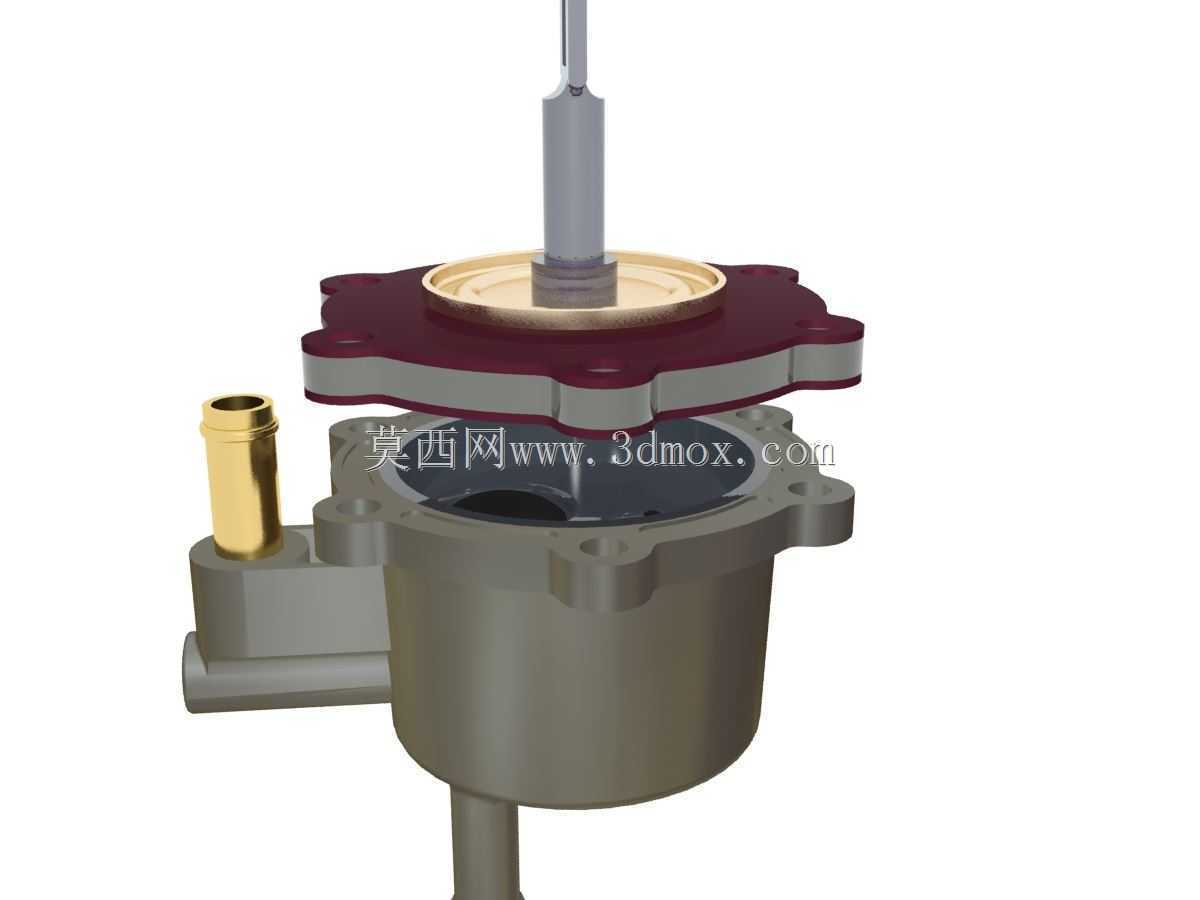

　　设计思路上完全围绕旧车的使用环境做适配，首先是动力输入结构的杠杆比做了针对性匹配，凸轮轴的升程经过换算后，传递到隔膜的行程刚好能满足怠速到最高转速区间的供油流量需求，不会出现高速工况下供油量不足、或者怠速工况下供油压力过高的问题。隔膜采用耐油橡胶夹织物的材质，边缘和泵体的密封面做了整圈压合设计，不需要额外打密封胶就能实现燃油腔的密封，同时能承受长期往复弯折的疲劳载荷，减少旧车使用过程中的维护频次。摇臂和凸轮接触的位置做了局部耐磨处理，避免长期和凸轮摩擦出现过度磨损导致的行程损失，复位弹簧的刚度经过匹配，既能保证隔膜快速复位，又不会让摇臂对凸轮产生过大的接触压力，减少凸轮型面的异常磨损。

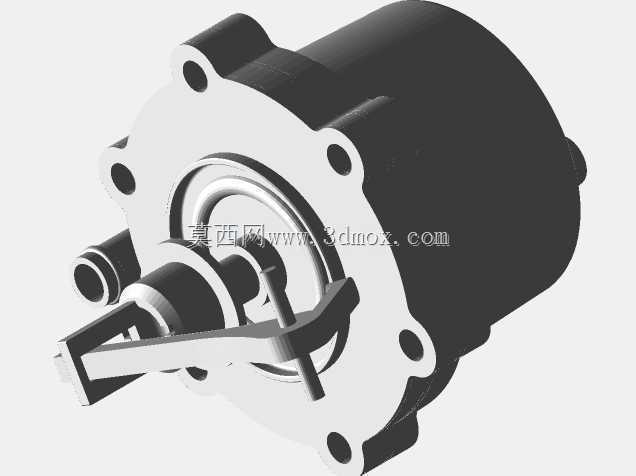

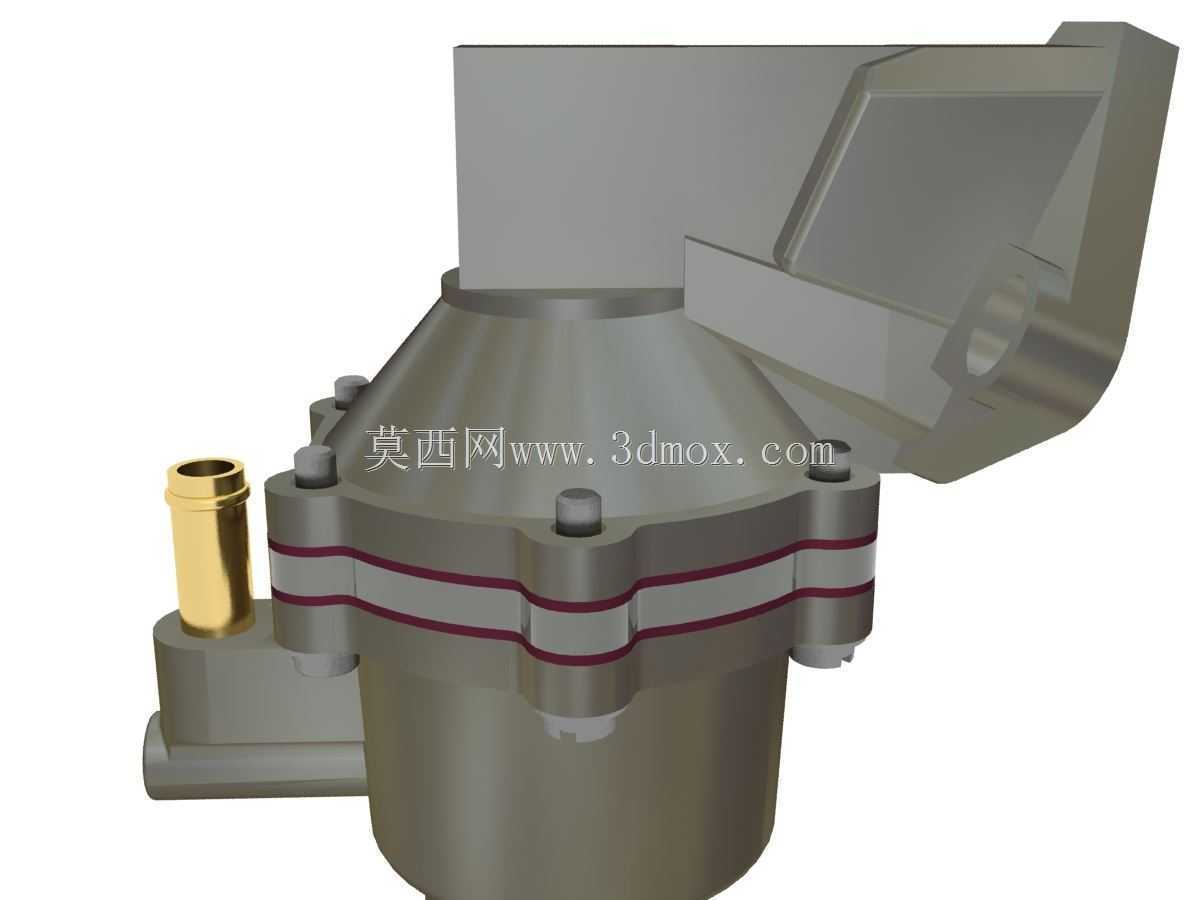

　　从安装边界来看，泵体的基座采用一体化压铸结构，预留的安装孔位匹配旧款发动机缸体侧方的安装螺柱位置，安装时只需要对准定位销孔，拧紧固定螺母就能完成泵体的固定，摇臂会自动和凸轮轴的偏心轮贴合，不需要额外调整动力输入的间隙。整体外形的突出部分都做了避让设计，安装后不会和周边的分电器、油管、线束产生干涉，进油接头的朝向垂直向上，方便现场装配时连接燃油管路，也能减少管路弯折导致的供油阻力增大。泵体内部的进出油阀采用简单的簧片阀结构，结构简单故障率低，哪怕长期使用出现阀片密封不良的问题，拆解更换也非常方便，适配旧车维修配件易得、维修操作简便的需求。

　　实际使用过程中，这类机械驱动的隔膜泵不存在电动燃油泵的气阻问题，因为泵腔的压力变化是靠机械动作直接产生，哪怕发动机舱温度较高，也能稳定建立供油压力，非常适配早年没有燃油回油管路的化油器供油系统。整个结构没有复杂的电子元件，所有运动部件都做了润滑适配，摇臂的铰接位置预留了储油槽，能依托发动机运转时飞溅的机油实现自润滑，不需要定期加注润滑脂，长期使用的维护成本极低。在建模过程中，各个部件的配合间隙都按照车用零部件的公差标准做了预留，比如隔膜的活动行程、摇臂的铰接间隙、弹簧的安装预压量都和实际量产产品的参数保持一致，能直接用于结构参考、维修拆解教学或者同类产品的改型设计参考。
