车间生产用手动压力机三维设计作品

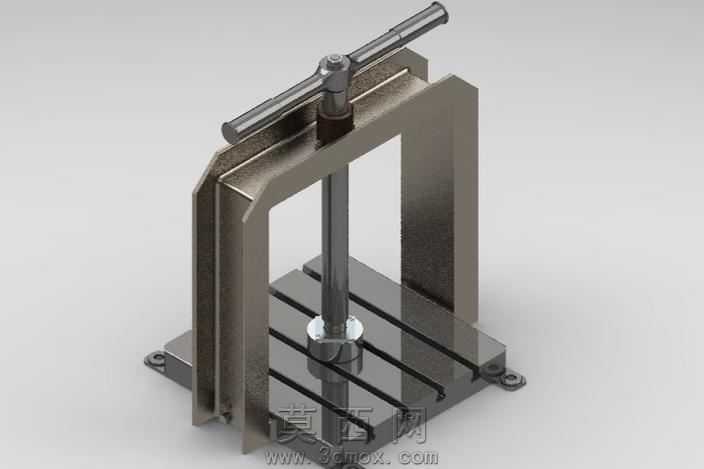

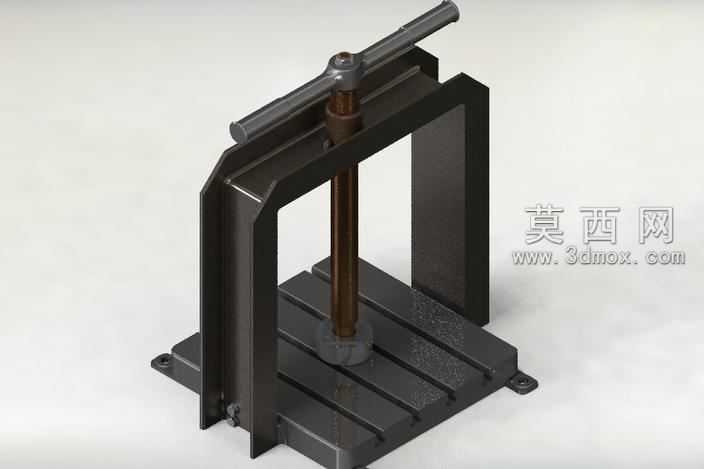

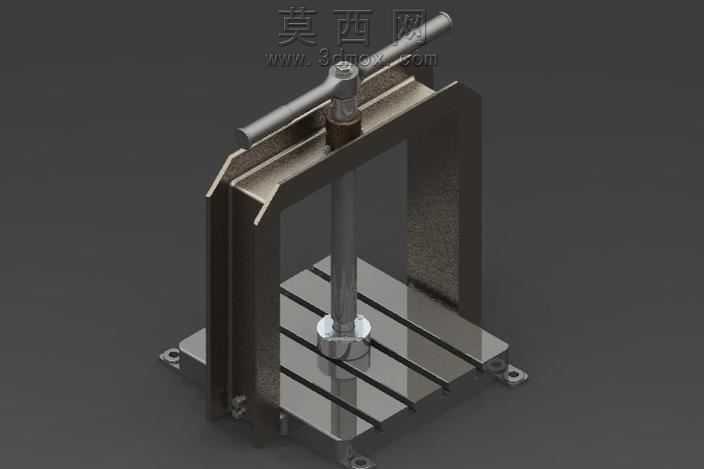

本作品为面向生产车间实际压装作业场景设计的手动压力机三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工艺合理性与实际装配逻辑，对每一处结构细节都做了可制造性校验，确保模型可直接对接生产加工环节。模型整体采用龙门式框架结构，主体支撑框架选用加厚钢板焊接成型的结构设计，建模时对框架的折弯圆角、焊接坡口预留、安装固定孔位都做了1:1还原，框架底部设置带安装孔的固定脚座，可通过螺栓将整机固定在工作台面，避免压装作业时设备移位影响加工精度。压装执行部分采用梯形丝杠传动结构，建模时还原了丝杠的梯形螺纹牙型、顶部的T型转动手柄、丝杠与框架之间的导向铜套结构，手柄表面做了滚花防滑的细节建模，还原实际操作时的握持触感；底部工作台设置多道平行T型槽结构，可搭配不同的压装夹具固定待加工工件，满足不同规格零件的压装需求。材质渲染阶段，对框架部分赋予磨砂金属钢材材质，调整表面粗糙度参数还原钢板焊接后经喷丸处理的哑光质感，对丝杠、手柄等运动部件赋予光亮镀铬金属材质，通过调整反射率与高光参数还原机加工零件的金属光泽，对工作台T型槽的边角做了轻微倒角处理，还原实际零件去毛刺后的工艺细节。设计过程中以实际作业参数为核心依据，设定设备最大压装力为22530N，最大工作高度为350毫米，所有结构的强度校核都围绕该参数展开，框架的板材厚度、丝杠的直径参数都经过受力验算，确保手动操作时的结构稳定性与使用安全性，同时兼顾操作的便捷性，T型手柄的力臂长度经过优化，操作人员无需借助额外工具即可输出足够的压装力，适配车间中小零件的压装、校直、装配等多类作业场景。模型装配过程中严格还原实际设备的装配顺序，所有配合面都设置了符合机械设计规范的配合公差，运动部件预留了合理的活动间隙，可在软件中直接模拟手柄转动带动丝杠升降的完整压装动作，直观展示设备的运行逻辑。
