手轮驱动螺旋台式压力工装设备

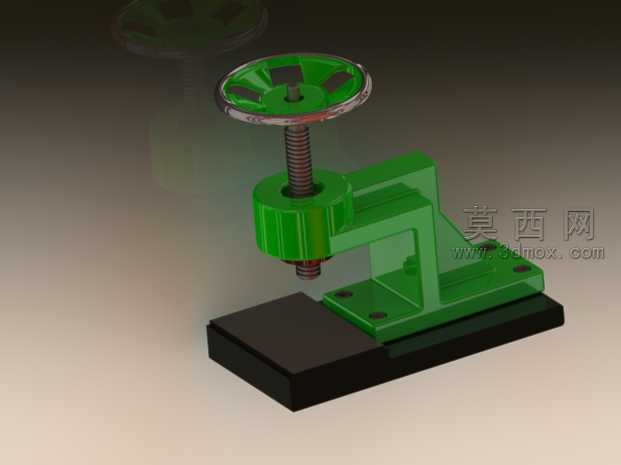

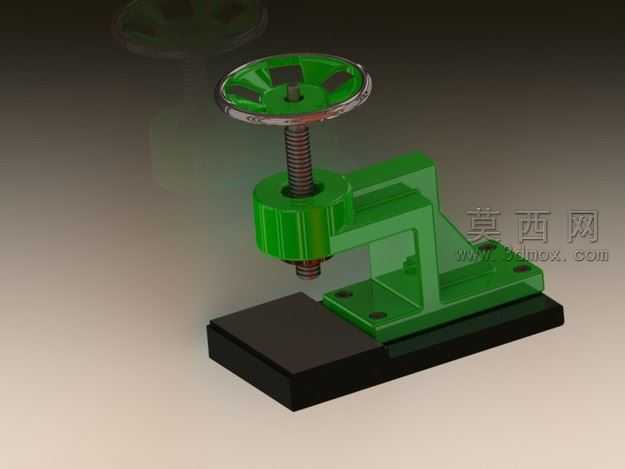

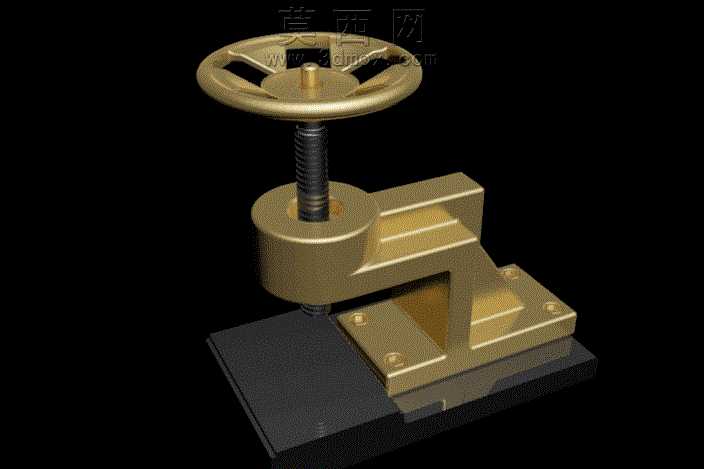

本作品为手轮驱动的螺旋式台式压力工装三维建模成果，整体采用C型开式机身结构设计，建模过程中严格遵循机械加工装配的公差配合逻辑，对所有零部件的尺寸链进行了完整推演，确保虚拟装配状态下各运动副无干涉、传动路径顺畅。模型构建以参数化建模为核心思路，首先完成底座部分的特征绘制，底座采用带安装孔的平板式结构，上方设置加强筋结构承接立柱载荷，通过拉伸、切除、圆角等基础特征完成底座的实体构建，同时对安装孔的沉头结构、底座边缘的倒角工艺结构做了精细化还原，符合实际机加工零件的工艺特征。立柱部分为一体式C型架结构，上部设置丝杠安装通孔与轴肩定位结构，建模时对丝杠的梯形螺纹特征采用螺旋扫描方式生成，完整还原了梯形螺纹的牙型角、螺距等参数，确保丝杠与螺母座的配合关系完全符合机械设计标准。顶部手轮采用轮辐式结构，中心设置定位轴孔与紧定螺钉安装位，手轮轮缘做了圆弧过渡处理，符合人工操作的人机工程学要求，手轮与丝杠顶端采用平键连接的结构设计，建模时完整还原了键槽的尺寸与配合关系。传动部分的螺母座与C型机身采用过盈配合加定位销的固定方式，模型中对定位销孔、螺母座的定位台阶都做了逐一呈现。材质渲染阶段，机身、手轮、丝杠等金属零部件采用黄铜质感的金属材质，调整材质的粗糙度、金属度参数模拟铸铜件的哑光金属质感，底座部分采用黑色磨砂铸铁材质，通过材质差异区分不同零部件的加工工艺与材质属性，渲染时采用三点布光方式，主光从斜上方打亮手轮与机身正面，辅光补全暗部细节，轮廓光勾勒机身边缘结构，避免金属材质出现死黑区域，同时在黑色背景下突出模型的整体轮廓与结构层次。整个模型的结构设计围绕手动施压的作业场景展开，C型开式结构方便工件取放，螺旋传动机构具备自锁特性，可在行程任意位置保持施压状态，无需额外锁紧机构，整体结构紧凑，操作便捷，适用于小零件的压装、校直、冲压等轻载作业场景，建模过程中对所有标准件都做了等效还原，非标准件的结构设计均参考了通用手动压力机的成熟结构方案，确保模型具备实际生产参考价值。
