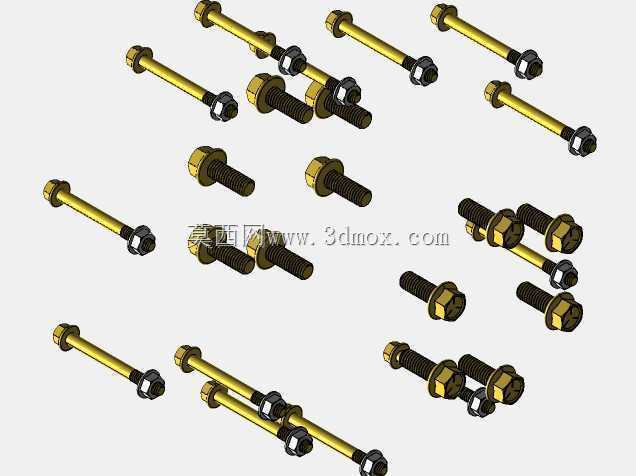

多规格法兰面螺栓紧固件组结构设计

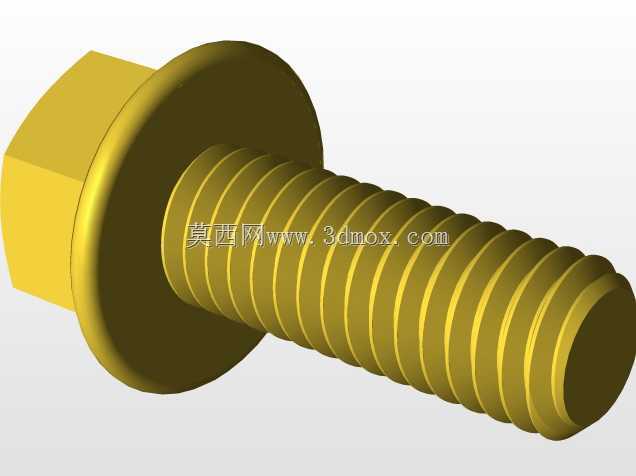

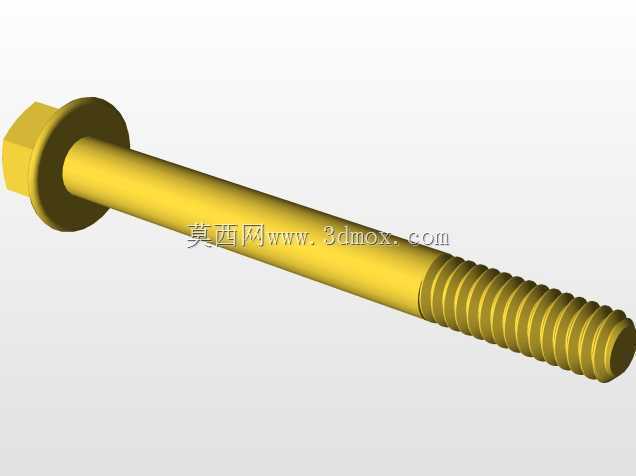

　　同时法兰面下的防滑齿结构（部分规格）还能在振动工况下提供额外的防松阻力，减少双螺母、止动垫圈等额外防松零件的使用，简化装配工序。从设计思路上看，这组螺栓覆盖了全螺纹短规格与半螺纹长规格两类结构，短规格全螺纹法兰螺栓主要用于被连接件总厚度较小、需要螺纹全程啮合提供锁紧力的场景，比如薄钣金支架与壳体的连接、电气元件安装座的固定，这类螺栓的螺杆长度通常控制在20mm到40mm区间，螺纹规格覆盖M6到M10，适配不同载荷等级的连接需求；长规格半螺纹法兰螺栓则用于被连接件总厚度较大、需要光杆段承受剪切载荷的场景，比如传动箱壳体与端盖的对接、支架与主结构梁的连接，这类螺栓的光杆段直径与螺纹公称直径一致，螺杆长度覆盖60mm到120mm区间，在各类机械装配、传动组件维护、动力总成升级的工程场景中，法兰面螺栓作为带一体式防松垫圈结构的紧固件，始终承担着连接副预紧、载荷分散、防松止退的核心作用，本次梳理的这组不同长度、不同公称直径的法兰螺栓组件，正是针对传动部件更新替换场景设计的配套选型组，覆盖了从薄板叠层连接到厚壁壳体紧固的多类安装需求。从实际应用场景来看，这类带法兰面的六角螺栓，常被用在变速箱壳体连接、发动机附件固定、发电机组端盖锁紧、工业泵阀法兰对接等位置，相比普通六角螺栓，其头部集成的法兰承压面可以在不额外加装平垫圈的前提下，增大螺栓头部与被连接件表面的接触面积，降低接触面压应力，避免被连接件表面因预紧力过大出现压溃变形，

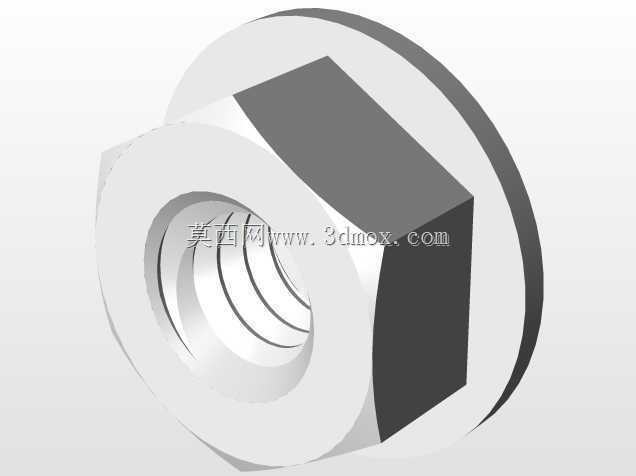

　　能够穿过多层叠合的被连接件，末端配合六角法兰面螺母实现锁紧，光杆段与安装孔的小间隙配合还能起到定位销的辅助作用，保证连接组件的同轴度。在安装边界方面，所有规格的螺栓头部均采用标准外六角结构，对边尺寸符合通用紧固件标准，可适配常规套筒、开口扳手进行拧紧作业，法兰面外径比对应规格的普通六角螺栓头部大30%左右，安装时需要预留的扳手回转空间与普通同规格螺栓一致，但需要注意被连接件表面的安装平面度，若表面存在超过0.2mm的凹凸不平，会导致法兰面贴合不充分，降低防松效果，因此安装前需要对连接面进行去毛刺、平整处理。预紧力控制方面，不同强度等级的法兰螺栓对应不同的拧紧扭矩，以8.8级强度为例，M6规格推荐拧紧扭矩为8-12N·m，

　　M8规格为18-25N·m，M10规格为35-45N·m，长规格半螺纹螺栓在拧紧时需要注意螺纹啮合长度不小于螺纹公称直径的1.2倍，避免螺纹脱扣，同时长螺栓穿过的安装孔公差建议控制在H12级别，既保证装配便利性，又避免孔间隙过大导致连接副受剪时出现偏心载荷。在传动组件更新替换的实际作业中，选用这组不同规格的法兰螺栓，可以根据不同连接位置的厚度、载荷、振动工况灵活选型，无需额外搭配平垫圈，减少零件清点的工作量，同时统一的法兰面结构也能让连接外观更规整，避免不同垫圈混用导致的预紧力不一致问题。对于结构设计从业者来说，这类标准化的紧固件组模型可以直接调用到装配体中，无需逐个绘制螺栓模型，大幅提升装配设计的效率，

　　同时模型中还原的螺栓头部细节、螺纹段长度、法兰面厚度等参数，也能在做干涉检查时准确模拟真实安装状态，避免设计阶段出现螺栓与周边零件干涉、螺纹啮合长度不足、扳手空间不够等问题。在设备选型阶段，工程师可以根据连接位置的静载荷、动载荷、振动频率，从这组螺栓中选择对应规格、对应强度等级的型号，结合被连接件的材料强度校核接触面压，确保连接副在设备全生命周期内不会出现松动、断裂、压溃等失效问题。比如在交流稳压器这类电气设备的内部组件固定中，短规格法兰螺栓可以用于固定铁芯支架、接线端子排，长规格螺栓可以用于柜体框架的拼接，法兰面的大接触面积可以避免薄钢板柜体被螺栓头压变形，同时防松特性也能适应设备运行时的轻微振动，减少后期维护的紧固频次。
