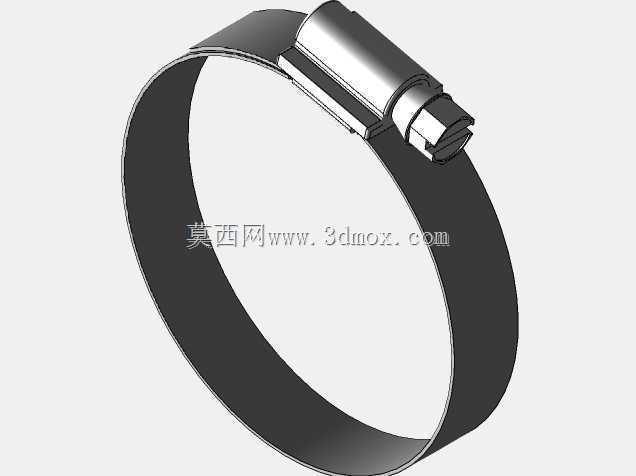

参数化螺杆式喉箍紧固结构设计

　　日常做设备外围布管、线束捆扎固定的时候，这类螺杆调节式抱箍的使用频率非常高，小到气动回路的软管对接、设备冷却水路的胶管紧固，大到通风管路的软连接密封，都能见到这类结构的身影。和普通的弹簧卡箍、一次性扎带不同，螺杆式的夹紧结构可以实现无级调节，夹紧力可控，反复拆装也不会出现塑性变形失效的问题，在需要定期维护拆解的管路连接场景里，实用性远高于其他快装式紧固结构。

　　做这个参数化模型的时候，最先考虑的是适配不同管径的快速修改需求，很多工程师做布管设计的时候，经常会遇到不同通径的管路需要匹配对应规格抱箍的情况，如果每次都重新建模会浪费大量时间，所以把箍带的弯曲半径作为核心驱动参数，这里特意做了参数关联，半径值直接对应被捆扎对象的公称半径，也就是被固定件外径的二分之一，修改参数的时候，箍带的弯曲弧度、整体展开长度会自动同步更新，不需要手动逐段调整草图，能大幅提升不同规格选型时的建模效率。

　　结构设计上，箍带采用薄壁钢带卷曲成型的思路，厚度方向预留了常规不锈钢喉箍的通用壁厚，保证抱紧的时候有足够的环向刚度，不会因为锁紧力过大出现箍带褶皱变形，同时钢带内侧没有做额外的防滑齿，避免划伤软管外壁，对于橡胶、硅胶这类软质管路的固定非常友好，不会因为长期夹紧导致管壁破损出现泄漏风险。螺杆锁紧部分的结构做了细节还原，螺杆和箍带端部的连接采用铰接式的固定座，锁紧的时候螺杆可以绕铰接点小幅转动，适配箍带收紧过程中的角度变化，不会出现螺杆卡滞、拧不动的情况；锁紧头的尺寸匹配常规十字螺丝刀或者小型套筒的操作空间，实际安装的时候不需要特殊工具，普通手动工具就能完成锁紧操作。

　　安装边界方面，这个结构的径向突出尺寸做了优化，锁紧机构的整体高度控制在合理范围内，在空间紧凑的设备内部布管的时候，不会和周边的结构件、其他管路产生干涉；箍带的宽度参考了通用喉箍的尺寸系列，保证和被固定管路的接触面积足够大，夹紧力分布均匀，不会出现局部压强过大把软管夹变形的情况。实际选型使用的时候，只需要根据被固定件的外径调整半径参数，就能快速生成对应规格的模型，直接导入装配体做干涉检查，不需要反复核对外购件的三维模型尺寸，能减少布管设计阶段的反复修改工作量。

　　很多新手工程师在做这类紧固件建模的时候，容易忽略箍带收紧后的间隙问题，这个模型里特意预留了锁紧后的调节余量，也就是当箍带抱紧到公称直径的时候，螺杆部分还有足够的进给行程，可以补偿管路外径的公差，比如橡胶管实际外径比公称尺寸大1-2mm的时候，依然可以正常锁紧，不会出现螺杆拧到底还没抱紧的情况。另外，整个结构的棱角都做了小倒角处理，还原实际冲压零件的工艺特征，不会出现锐边，也符合实际产品的安全要求，安装的时候不会划伤操作人员的手套或者手部。

　　从应用场景延伸来看，这类结构除了常规的管路固定，还可以用在临时的线束捆扎、圆柱形零件的临时夹紧定位场景，比如做设备样机调试的时候，需要临时固定传感器的安装杆，调整好位置之后锁紧螺杆就能快速固定，拆解也很方便，不需要焊接或者打孔破坏原有结构。做有限元受力分析的时候，这个模型的结构细节足够完整，可以直接导入仿真模块，分析不同锁紧力下箍带的应力分布、被夹紧管件的受压变形情况，给选型提供数据参考，避免因为夹紧力不够导致管路脱落，或者夹紧力过大导致管件破损的问题。
