静音封闭式柴油发电机组外罩壳体结构

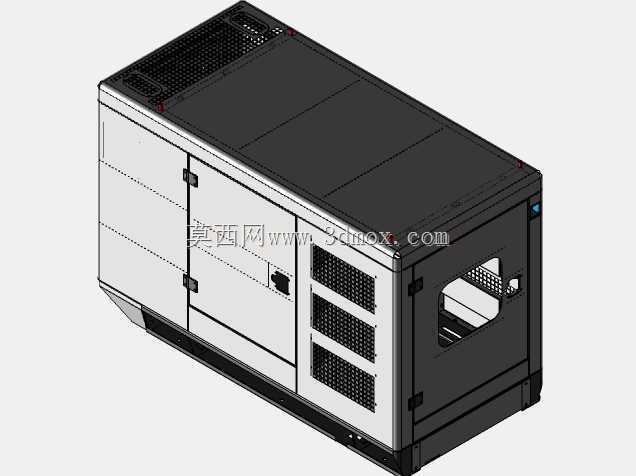

　　在户外施工临时供电、商业场所备用电源、数据中心应急保障、偏远区域独立供电等场景中，开架式发电机组运行时的高噪音往往会带来扰民问题，同时裸露的机组部件也容易受户外扬尘、降雨、杂物侵入影响使用寿命，封闭式静音外罩的结构设计直接决定了机组的环境适应性与降噪表现。这款外罩壳体采用模块化钣金拼接思路，整体为长方体落地式结构，底部预留与机组底架精准匹配的安装定位孔位，安装时无需额外改制机架，可直接将整套柴油发动机、发电机、散热系统、燃油箱组件罩入内部，所有拼接边均设计有翻边止口结构，拼接处可填充密封胶条，既能够阻隔内部噪音向外传递，也能阻挡外部雨水、扬尘进入舱内，防护等级可满足户外露天放置的基本要求。从结构布局来看，

　　外罩侧面设置了多组阵列式通风栅格，栅格采用错位冲孔结构，在保证进风、出风流通面积满足机组满负荷运行散热需求的前提下，能够通过声波在栅格通道内的多次反射衰减噪音能量，避免直通孔洞导致的噪音外泄；其中一侧预留了带观察窗的检修门，观察窗采用内嵌钢丝网的钢化玻璃材质，既可以在不开启舱门的情况下观察机组运行状态、控制面板参数，也能防止意外磕碰导致玻璃碎裂后掉入机组内部，检修门采用多点式锁扣结构，关闭后可与门框密封胶条紧密贴合，开启角度可达120度，足够运维人员进入舱内完成常规滤芯更换、线路检修、液位检查等操作，无需完全拆解外罩。外罩顶部采用整板折弯成型结构，表面设计有微凸的导流棱，降雨时雨水可顺着棱边向两侧滑落，不会在顶部积留渗透，

　　顶部边角处预留了吊装孔位，孔位内部焊接有加强衬板，可满足整套机组带外罩整体吊装转运的强度要求，避免吊装时外罩变形。外罩的进风侧对应机组散热器位置预留了足够的通风间隙，排风侧的栅格面积与散热器迎风面积匹配，不会因为风阻过大导致机组散热效率下降、出现高温停机问题；壳体内部预留了吸音棉粘贴的安装位，钣金内壁设计有均匀分布的卡扣点位，可固定50mm厚的多孔吸音材料，进一步吸收机组运行时产生的中高频噪音，整体降噪量可满足二类声环境功能区的夜间噪音限值要求。在安装边界设计上，外罩的整体宽度控制在常规货运车辆的车厢宽度范围内，转运时无需办理超宽运输手续，底部的安装孔位间距适配行业内通用功率段发电机组的标准底架尺寸，可直接替换同规格机组的老旧外罩，

　　也可作为新机组的配套防护结构使用；外罩离地高度预留了叉车孔的操作空间，短距离转运时可直接用叉车从底部托起，无需额外安装吊具。针对户外使用的细节，外罩所有外露的金属件均做了防锈预处理，钣金拼接焊缝处做了打磨平滑后喷塑处理，避免长期户外使用出现锈蚀掉漆问题；侧面还预留了排烟管的穿出孔位，孔位处设计有耐高温密封套，可隔绝排烟管的高温传递到外罩钣金上，避免人员误触烫伤，同时也能减少排烟噪音从孔洞处外泄。整个壳体的钣金拆分充分考虑了加工工艺性，所有折弯件的折弯半径均适配常规数控折弯机的加工参数，没有过小的折弯内角导致加工开裂，也没有过于复杂的曲面结构，普通钣金加工厂即可完成加工生产，不需要开模投入，大幅降低了配套制造成本；各模块之间采用螺栓连接，没有满焊的不可拆结构，运输时可将各钣金件拆散打包，到达现场后再组装，能够大幅降低运输时的体积占用，节省物流成本。
