气动活塞防护气缸结构设计

　　在离散制造的气动回路搭建场景里，这类气缸结构常作为气动执行单元的配套防护构件使用，区别于常规带杆气缸的一体化缸体设计，该结构核心作用是为内置活塞提供封闭的运行腔体，避免车间环境中的金属切屑、焊接飞溅、粉尘颗粒进入活塞配合面，造成密封圈磨损、活塞卡滞等常见气动故障。从实际产线应用来看，这类防护气缸多用于轻工自动化装配线、小型物料推送工位、工装夹具的夹紧回路中，相比全金属密封的重型气缸，该结构的端盖采用硬质非金属材质，在满足结构强度的同时降低了整体自重，适合安装在移动负载较小的气动滑台、线性模组末端作为执行件配套使用。

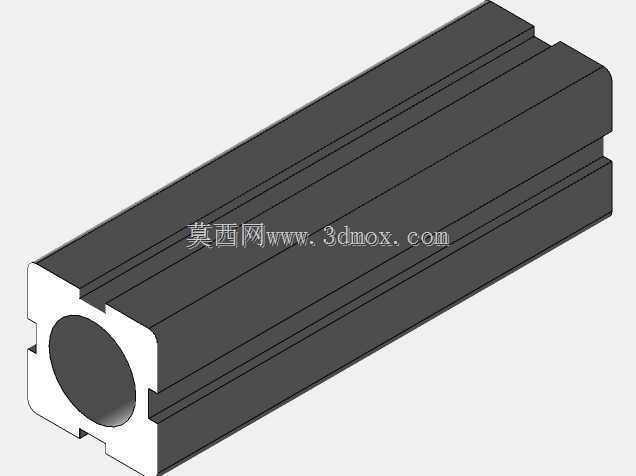

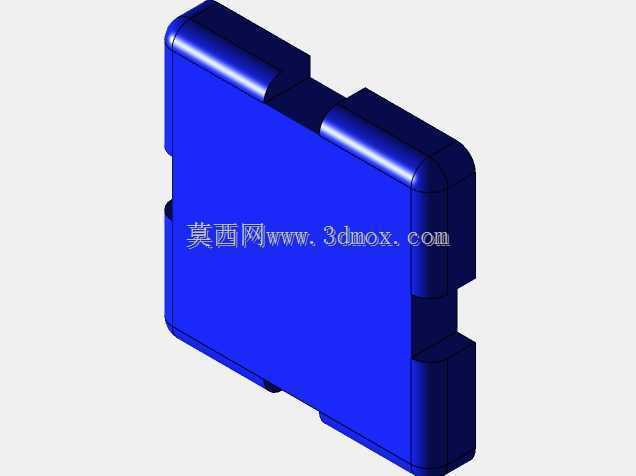

　　设计思路上，该结构优先考虑了活塞运行的同轴度要求，缸体主体采用等截面矩形腔体设计，相比圆形缸体，矩形结构在安装时无需额外加工防转面，可直接通过侧面贴合安装基准面完成固定，减少了安装调试时的找正工作量。腔体内部的加工公差按照气动元件的通用配合要求设定，活塞与腔体内壁的单边间隙控制在合理范围，既保证活塞运行时无卡滞，又能减少压缩空气的内泄漏量，降低回路的气源损耗。两端的端盖采用卡扣加粘接的复合固定方式，相比传统螺纹连接端盖，这种固定方式省去了端盖处的螺纹加工工序，同时避免了螺纹连接在长期受气压冲击后出现的松动问题，端盖与缸体的结合面预留了密封槽安装位置，可配套O型密封圈完成端面密封，保证腔体在0.1-0.8MPa的常规气动工作压力下无外泄漏。

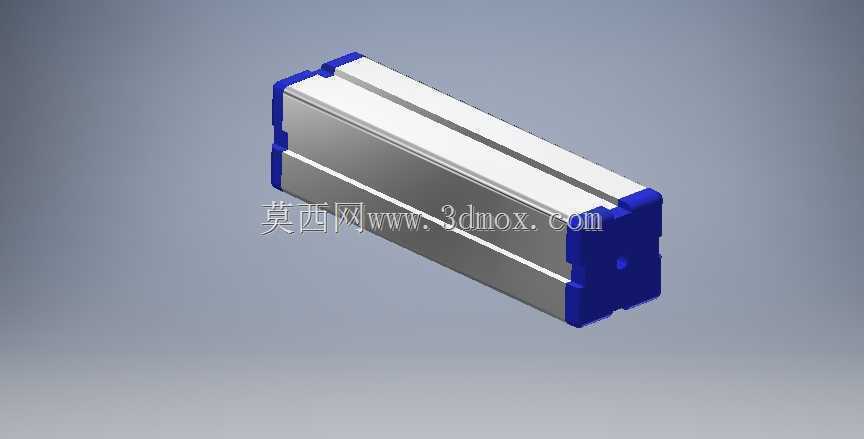

　　从安装边界来看，该气缸的整体外形为规整长方体，长度方向尺寸适配常规100mm行程的活塞运行需求，宽度与高度方向的尺寸控制紧凑，可在狭窄的安装空间内布置，侧面预留的安装平面可直接通过螺栓固定在设备安装板上，无需额外设计安装转接支架。两端端盖处预留了活塞轴的伸出孔位，孔位与腔体保持严格同轴，避免活塞轴伸出时出现偏磨，延长活塞杆密封圈的使用寿命。端盖外侧的加强筋结构在不增加整体壁厚的前提下提升了端盖的抗冲击能力，可承受活塞运行到行程端点时的刚性冲击，避免端盖在长期往复冲击下出现开裂变形。

　　实际选型应用时，该结构可根据具体工位的推力需求调整腔体截面尺寸，适配不同直径的活塞安装，缸体主体的材质可根据使用环境选择铝合金或者硬质工程塑料，在有腐蚀性介质的工位可选用耐腐蚀材质加工，端盖的密封形式也可根据工作压力等级调整，高压工况下可增加端面密封垫的压缩量，提升密封可靠性。在气动回路的配套设计中，该气缸可配套常规的两位五通电磁阀完成动作控制，腔体两端预留的气路接口可直接连接快插式气动接头，减少管路连接的工作量，相比标准气缸，这种分体式防护结构的维护成本更低，当腔体内壁出现磨损或者密封圈老化时，可直接拆开端盖更换内部密封件或者活塞，无需整体更换气缸，降低了设备的后期维护成本。

　　在三维建模过程中，该结构的所有配合面均按照实际加工公差设定建模参数，腔体的内壁粗糙度要求按照气动元件的标准设定，保证活塞运行时的顺滑度，端盖与缸体的配合止口设计了合理的导入倒角，方便装配时快速对位，减少装配过程中的卡滞问题。所有棱角处均设计了工艺倒角，避免加工和装配过程中出现锐边划伤操作人员的问题，同时也能减少应力集中，提升结构的整体抗疲劳强度。
