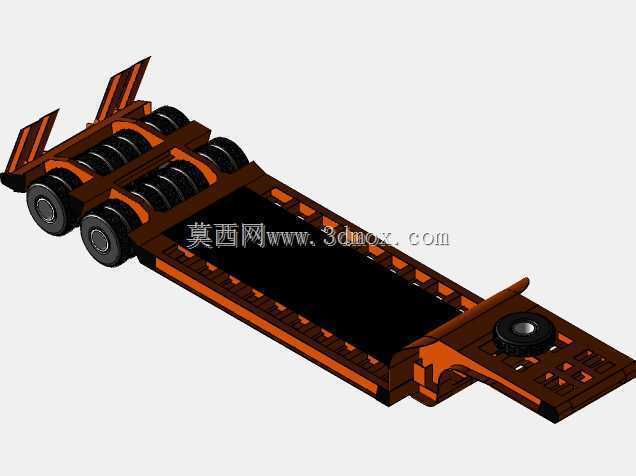

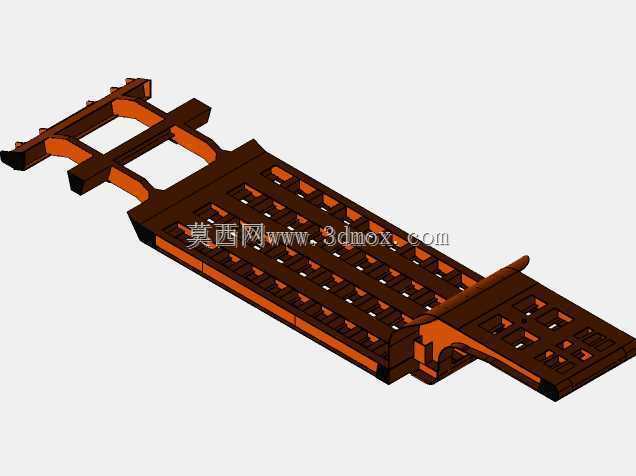

在厂区重型工件转运、大型设备移位、重型物料短驳的作业场景里,这类低床承载平台是解决大吨位、低高度货物运输痛点的核心工装,区别于常规货运车辆的高货台设计,其极低的承载面高度能够适配高度超限的重型工件转运需求,比如大型冲压模具、重型机床床身、大型钢结构件的厂区内部转运,不需要额外搭建装卸坡道,就能通过车间内的叉车或者行车直接完成货物的吊装就位,大幅降低重型货物装卸的作业风险与辅助工时。从结构设计逻辑来看,整个平台采用框架式承载主梁结构,主梁沿平台长度方向布置,采用变截面设计来匹配不同位置的载荷分布,承载面铺设防滑耐磨的铺装层,避免运输过程中工件出现滑移,平台两侧设置有可拆卸的挡边结构,
在运输异形工件时可以快速拆除挡边来适配超宽货物的承载需求,不需要额外改造平台主体结构。轮组布局采用多轴重载轮组设计,沿平台长度方向对称布置多组重载滚轮,每组滚轮都配备独立的回转支撑结构,能够在平台转向时自适应调整轮组角度,减小转弯半径,适配厂区内部狭窄通道的通行需求,前端设置的牵引连接结构可以和厂区内的牵引车、叉车快速对接,连接部位采用缓冲式设计,能够吸收起步、制动过程中的冲击载荷,避免刚性连接对平台主梁和牵引设备造成损伤。从安装边界与尺寸适配角度来说,这类60吨级低床平台的承载面高度控制在极低的水平,常规状态下承载面离地间隙不超过三百毫米,能够顺利通过车间内部的常规门洞、消防通道,不会因为货台过高出现通行受限的问题;
平台整体宽度控制在厂区标准通道的通行宽度范围内,长度根据承载需求设计,在保证60吨额定承载能力的前提下,通过主梁结构的拓扑优化来降低平台自身重量,避免自重过大增加牵引负载。轮组的安装位置经过精准的载荷分配计算,保证每个轮组承受的载荷均匀,不会出现局部轮组过载导致的滚轮损坏、主梁变形问题,轮组采用模块化设计,单个轮组出现磨损或者故障时可以单独拆卸更换,不需要整体拆解平台结构,大幅降低后期维护的工时成本。在实际作业过程中,这类低床平台除了承担厂区内部的重型工件转运,还可以配合车间内的装配工位作为临时承载工作台使用,因为其承载面平整、整体刚性充足,在重型设备装配过程中,可以作为工件的临时承载基座,配合千斤顶、调整垫铁完成工件的水平调整,
不需要额外制作专用的承载工装。平台表面预留有标准化的系固点,沿承载面周边均匀布置,运输过程中可以通过绑带、拉紧器将工件和平台可靠固定,即使在路面存在轻微坡度、转弯过程中存在离心力的情况下,也能保证工件不会出现位移。设计过程中针对不同工况的载荷冲击做了专项强化,比如在平台通过车间地面的伸缩缝、轻微凸起障碍时,轮组的缓冲结构能够吸收部分冲击,避免冲击载荷直接传递到主梁和承载工件上,对于精度要求较高的重型机床部件转运,这种缓冲设计能够避免工件因为振动出现精度损伤。整个平台的结构没有冗余设计,所有的加强筋布置、主梁截面尺寸都是按照额定载荷下的静力学、动力学仿真结果确定,在保证结构强度、刚度满足使用要求的前提下,尽可能压缩平台自身高度,这也是低床平台设计的核心难点——既要保证足够的承载能力,又要尽可能降低承载面高度,同时还要保证轮组有足够的安装空间和转向行程,不会因为结构紧凑出现轮组运动干涉的问题。在三维建模过程中,所有的轮组安装位、牵引连接位、系固点位置都采用参数化设计,可以根据不同的承载吨位、使用场景快速调整平台长度、轮组数量,不需要重新搭建整体模型框架,大幅提升同系列产品的设计效率。
