倍福CX5020嵌入式控制器带扩展卡结构

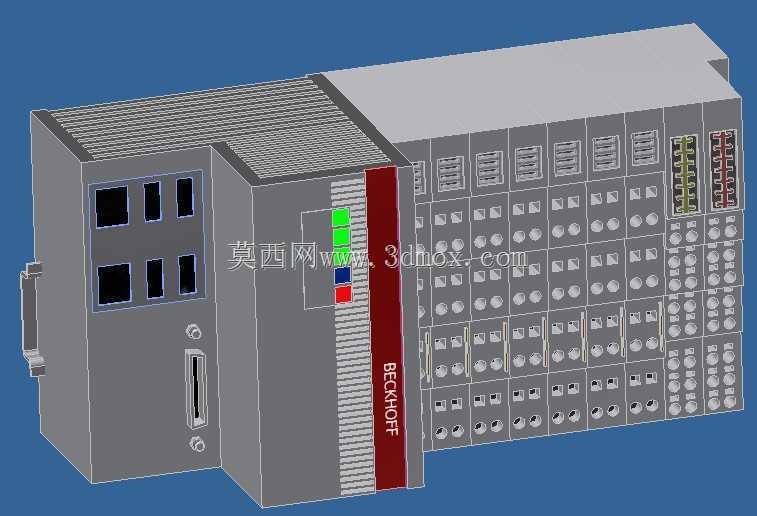

　　在离散制造产线的分布式控制架构搭建中，这类嵌入式控制器常作为工位级控制核心部署，直接安装在设备侧的电气安装板上，省去传统柜式PLC的大量布线成本，适配从单机设备到模块化产线单元的控制需求，常见于3C电子装配、包装机械、物流分拣线这类对控制实时性、安装空间有较高要求的场景。从结构设计来看，该控制器采用主单元加扩展卡的拼接式结构，主单元集成核心运算、电源及通讯接口，侧面预留标准扩展槽位，可根据实际IO需求搭配不同功能的扩展卡，本次呈现的结构共搭载9张扩展卡，覆盖数字量输入输出、总线通讯等常见功能需求，扩展卡与主单元通过背部的总线接插件实现电气连接，拼接后整体结构刚性满足工业现场振动工况的使用要求。主单元正面预留状态指示灯区域，通过绿、

　　红、蓝三色指示灯分别对应运行、故障、通讯状态，现场运维人员无需连接上位机即可快速判断设备运行状态；正面下方设置的存储介质插槽，可直接插拔工业级存储卡，用于程序备份、数据存储，无需拆解设备即可完成程序更新操作。外形尺寸方面，主单元宽度适配标准DIN导轨安装尺寸，整体深度控制在100mm以内，可安装在深度较浅的壁挂式电气箱内，安装时通过背部的DIN导轨卡扣实现快速固定，扩展卡拼接后总长度根据搭载卡数量变化，本次带9张扩展卡的总长度可覆盖常规小型设备控制的IO点位需求，安装边界需预留左右各10mm的散热间隙，避免长时间满负载运行时热量堆积。设计过程中充分考虑工业现场的EMC防护要求，外壳采用金属喷塑材质，既可以屏蔽外部电磁干扰，

　　也能将内部电路产生的电磁辐射限制在壳体内部，接口部位均做了防呆设计，避免现场接线时出现插反、错接的问题；扩展卡的接线端子采用快插式结构，接线时无需工具即可完成导线压接，大幅提升现场布线效率，端子排的点位标识清晰，对应每个IO通道的功能编号，方便后期运维排查线路。从结构建模的角度来看，该模型还原了设备的所有外部安装特征，包括导轨卡扣的位置、固定螺丝孔位、接口的尺寸公差、指示灯的排布位置，可直接用于电气柜的三维布局设计，提前校验安装空间、接线空间是否满足要求，避免现场安装时出现部件干涉、布线空间不足的问题；模型的分件逻辑完全匹配实物的装配关系，主单元与各扩展卡为独立零件，可根据实际项目需求增减扩展卡数量，快速调整出对应配置的控制器模型，

　　提升电气布局设计的效率。在实际选型应用中，这类嵌入式控制器相比传统柜式PLC，无需单独配置电源模块、通讯模块，主单元已集成基础的电源、以太网通讯接口，仅需根据点位需求搭配对应IO扩展卡即可，整体占用电气柜空间更小，成本控制更优，同时支持主流的工业总线协议，可直接与伺服驱动器、远程IO模块、人机界面等设备实现通讯连接，搭建完整的设备控制系统。建模时对壳体的散热筋结构做了精准还原，主单元顶部的散热筋增大了壳体与空气的接触面积，可自然对流带走内部电路产生的热量，无需额外配置散热风扇，减少设备的故障点，适配长时间连续运行的工业工况；侧面的红色标识条印有品牌标识，既起到品牌识别作用，也可作为安装时的对位参考，保证多台控制器并排安装时的整齐度。
