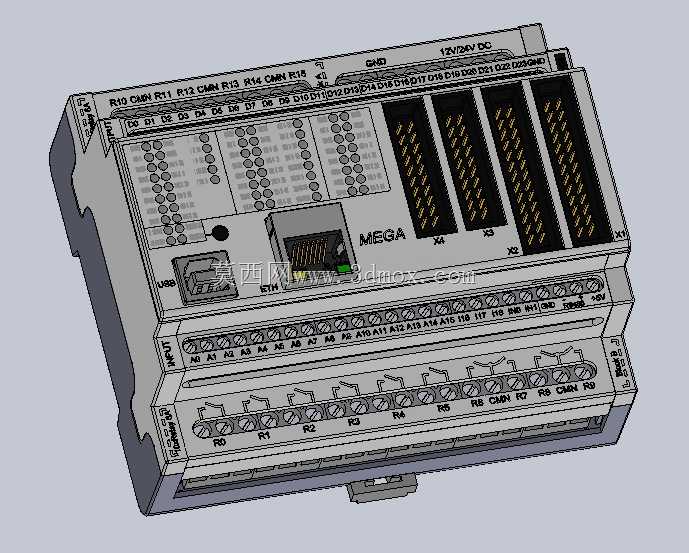

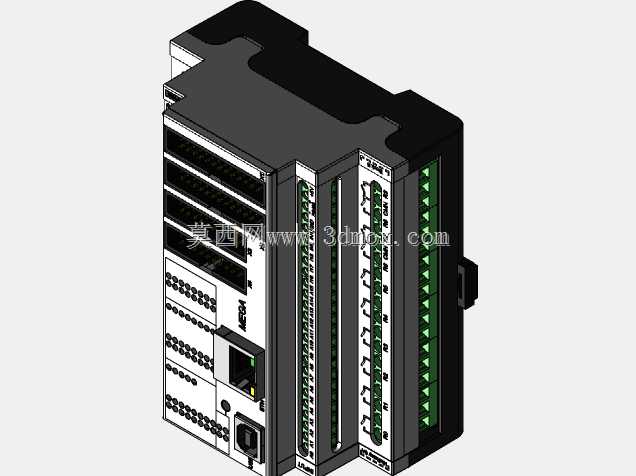

工业级可编程逻辑控制器三维结构设计

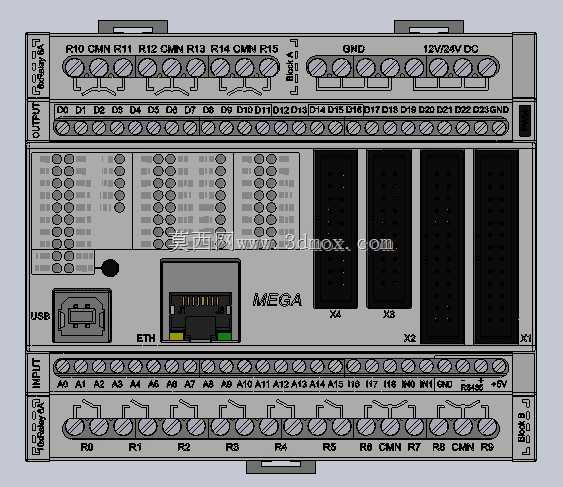

　　这款可编程逻辑控制器的三维结构设计，完全贴合工业现场的实际安装与使用需求，从结构布局到接口排布都经过多轮工程验证，适配各类离散制造、过程控制场景的控制柜安装要求。整体采用导轨式安装的壳体结构，外壳做了阶梯式分层设计，上层排布多组高速IO通道与状态指示阵列，每一组输入输出通道都对应独立的LED状态灯，现场调试时无需连接上位机就能直观判断点位通断状态，大幅降低现场排查故障的时间成本。下层预留宽幅接线端子排，端子间距符合工业接线规范，适配0.5-2.5平方毫米的多股硬线与软线压接，接线时无需额外转接端子排，直接接入现场传感器、执行器的线缆即可，端子旁做了清晰的丝印标识区，对应每个点位的地址编号与功能定义，避免接线时出现点位错接的问题。

　　设备侧面预留了标准USB通讯接口，支持程序上传下载与在线调试，接口位置做了内凹设计，避免控制柜内走线剐蹭导致通讯接头松动。顶部设置了宽幅电源输入区，支持12V与24V直流宽压供电，适配工业现场不同规格的控制电源输出，电源区旁设置了独立的电源指示灯与运行状态灯，上电后可快速判断设备供电状态。结构设计时充分考虑了散热需求，壳体两侧预留了对流通风槽，内部PCB板与外壳之间预留了足够的空气流通间隙，长时间满负载运行时不会出现局部积热导致的运行不稳定问题。安装边界完全兼容标准DIN导轨安装尺寸，壳体宽度、深度与高度都匹配常规小型PLC的安装空位，替换同类型旧设备时无需重新在控制柜内打孔，直接卡装到原有导轨即可完成机械固定，

　　接线点位的排布也和主流同点数PLC保持一致，设备替换时的改线工作量降到最低。IO通道分组做了物理隔离设计，不同电压等级的通道之间设置了隔离筋，避免现场强电信号串入弱电通道导致的芯片烧毁问题，继电器输出组的点位预留了足够的灭弧空间，适配感性负载的通断需求，无需额外外接灭弧器就能稳定驱动中间继电器、电磁阀等常见工控执行元件。整体结构没有冗余的突出部件，所有接口都做了防呆设计，通讯接口、电源接口、扩展接口都采用不对称结构，插接线缆时不会出现反插损坏接口的问题，外壳采用阻燃ABS材质，满足工业现场的防火等级要求，表面做了细磨砂处理，避免日常运维时留下划痕影响标识辨识度。
