50毫米深沟球滚动轴承结构设计

　　在各类旋转传动设备的结构设计中，轴承是核心的支撑类零部件，这款公称内径50mm的深沟球轴承，是中等载荷传动场景下应用极广的标准件类型，日常选型与建模过程中，需要兼顾安装边界、载荷特性、配合公差等多维度的工程要求。从实际应用场景来看，这类尺寸的轴承常出现在中小型电机输出端、输送机托辊辊筒支撑、机床辅助进给轴、农用机械传动辊、中小型泵类叶轮支撑等位置，主要承担径向载荷，同时在设备启停、工况波动时可承受一定比例的轴向载荷，适配转速区间覆盖中低速到常规中高速传动需求，是通用机械传动系统里采购量、替换量都较大的一类基础零件。

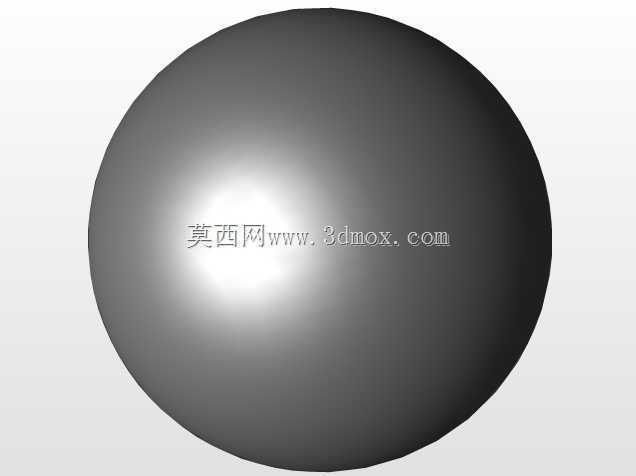

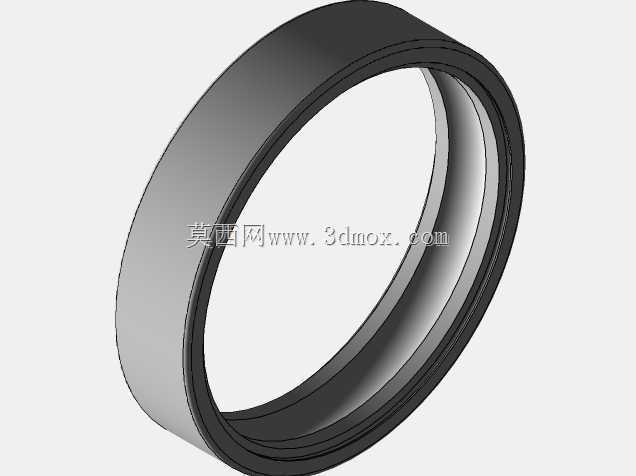

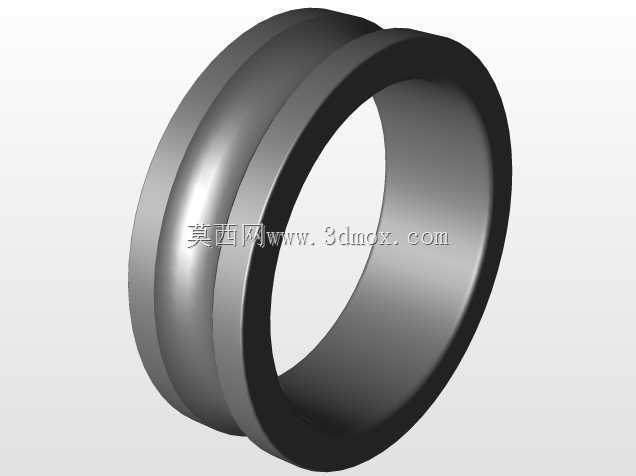

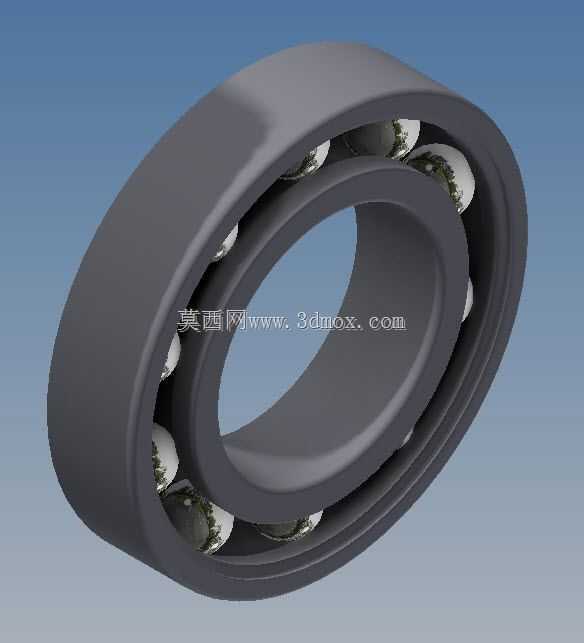

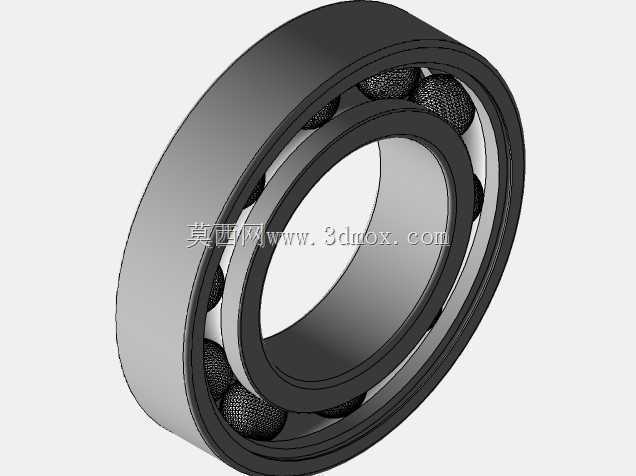

　　从产品功能特性来看，这款轴承采用典型的深沟球结构，内圈与轴颈过盈配合随轴同步转动，外圈与轴承座孔过渡配合起到固定支撑作用，中间的钢制滚动体沿内、外圈的滚道做滚动摩擦运动，相比滑动轴承结构，滚动摩擦的启动阻力更小，运转过程中温升更低，维护保养的周期更长，配合对应的密封结构与润滑脂填充，可在粉尘、轻度潮湿的常规工业环境下长期稳定运转。保持架采用冲压钢制浪形结构，能够均匀分隔每一颗滚动体，避免滚动体之间直接接触产生额外摩擦与磨损，同时保证滚动体在滚道内的圆周分布均匀，让运转过程中的载荷传递更平稳，降低径向跳动量，提升轴系的旋转精度。

　　在设计思路层面，建模过程中首先要明确核心安装尺寸边界：公称内径50mm对应的轴颈配合公差，需要根据载荷类型选择k6或者m6级的过盈配合，避免内圈与轴在运转过程中出现相对爬动；外圈与轴承座孔的配合多选用H7级过渡配合，方便安装拆卸的同时，保证外圈不会在轴承座孔内出现周向转动。滚道的曲率半径设计需要略大于滚动体的半径，保证接触应力分布在合理区间，既避免曲率差过小导致接触应力集中，也防止曲率差过大造成滚动体与滚道的接触面积不足，降低额定动载荷。滚动体的数量与直径需要经过载荷校核匹配，在保证轴承整体径向尺寸符合标准系列的前提下，尽可能提升承载能力，同时预留足够的保持架安装空间，避免保持架与内外圈、滚动体出现运动干涉。

　　外形尺寸与安装边界方面，这款轴承除了50mm的公称内径，对应的外径、宽度尺寸均符合深沟球轴承的标准尺寸系列，安装时需要考虑轴肩与轴承座孔挡肩的高度，挡肩高度不能超过轴承内、外圈的倒角尺寸，否则会导致轴承无法安装到位，同时要预留对应的拆卸空间，方便后期维护时使用拉马等工具拆卸轴承。建模过程中需要还原倒角、滚道曲率、保持架的兜孔结构、滚动体与滚道的接触位置等细节，这些细节不仅是模型外观的还原，更是后续做装配干涉检查、有限元接触应力分析、运动仿真的基础，比如在做轴系装配仿真时，准确的倒角尺寸可以验证安装过程中是否会出现卡滞，准确的滚道模型可以在接触分析中得到更贴近实际的应力分布结果，为选型校核提供可靠的模型依据。

　　在实际工程应用中，这类轴承的选型往往需要结合实际工况的载荷系数、预期寿命、转速要求做校核，不能仅看内径尺寸匹配就直接选用，比如在有冲击载荷的场景下，需要优先选择额定动载荷更高的尺寸系列，在轴向载荷占比偏高的场景下，需要校核轴承的轴向承载能力，必要时搭配角接触轴承或者推力轴承组合使用。三维建模过程中对结构细节的还原，能够帮助结构工程师在设计阶段就完成装配验证、公差匹配检查，减少后期实物装配时出现的干涉、配合不当等问题，缩短设备研发的迭代周期，也能为后续的维修备件替换提供准确的模型参考。
