摩托车改装用刹车脚踏操纵结构

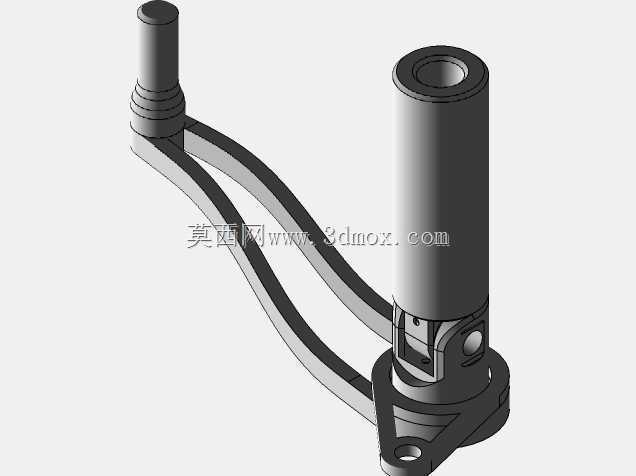

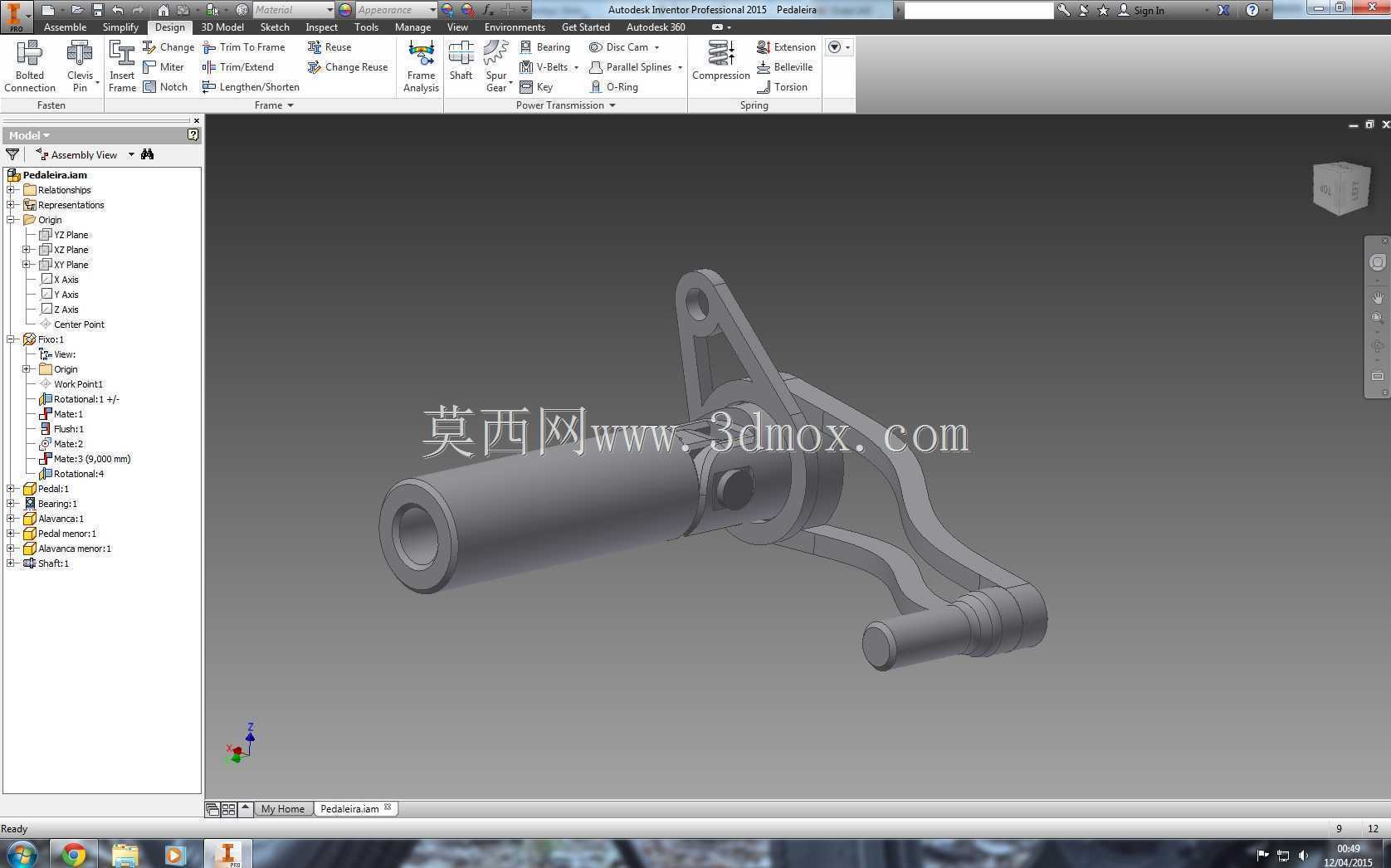

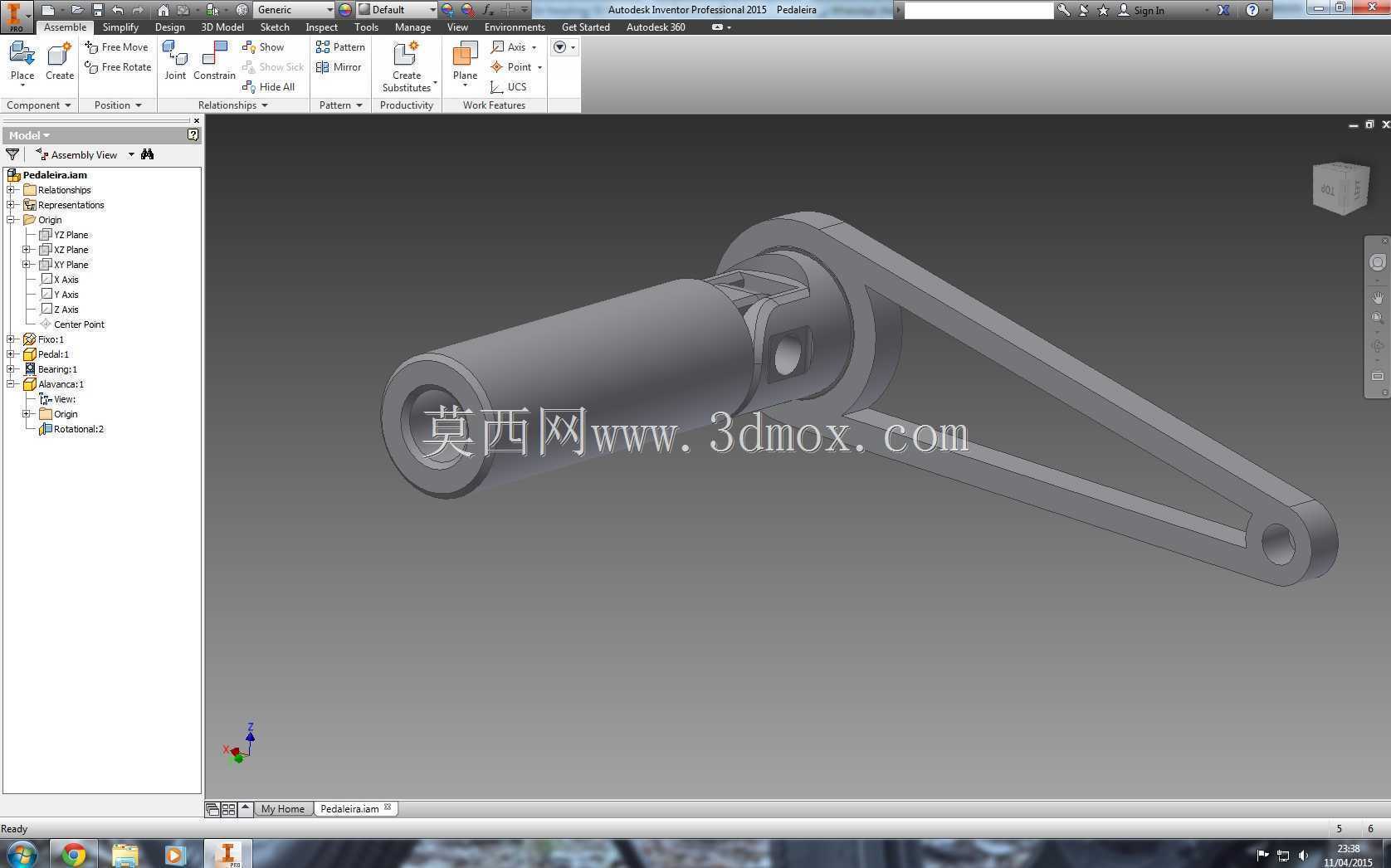

　　这套脚踏操纵结构主要适配大排量街车的制动系统改装需求，对应日常街道骑行、赛道日练习等多场景下的制动操作需求，相比原厂铸铁材质的脚踏总成，在结构强度、操作反馈灵敏度上做了针对性优化。从实际装车的边界条件来看，安装基座采用空心轴套设计，轴套内孔直径匹配原厂脚踏固定轴的尺寸公差，不需要额外改动车架安装位即可直接替换，轴套轴向长度严格贴合车架安装耳的间距，避免装车后出现轴向窜动的问题。摇臂部分的弯折角度经过反复校核，当脚踏处于初始自由状态时，脚踏面距离车架安装平面的高度符合人机工程要求，骑行时脚腕自然放置即可贴合脚踏面，长时间骑行不会出现脚腕酸胀的情况，踩下制动行程的过程中，摇臂的转动轨迹不会与发动机侧盖、排气前段等周边部件发生运动干涉，全行程范围内预留了至少3mm的安全间隙，避免颠簸路面出现部件磕碰的问题。

　　设计过程中优先考虑了制动操作的力传递效率，摇臂与轴套的连接位置采用了加强筋过渡，在频繁踩下制动的交变载荷作用下，连接位置不会出现应力集中导致的开裂问题，脚踏表面做了滚花防滑处理，即使雨天骑行靴底沾水的情况下，踩下制动时也不会出现打滑脱脚的风险。整个结构的受力路径经过优化，踩下脚踏的作用力通过摇臂直接传递到后制动泵的推杆位置，力传递过程中没有多余的损耗，制动反馈更加直接，相比原厂结构踩下时的虚位更小，赛道驾驶时可以更精准地控制后轮制动力度，避免制动力过大导致后轮抱死侧滑。

　　从结构细节来看，轴套与摇臂的铰接位置采用了自润滑衬套设计，不需要定期加注润滑脂即可保证转动顺畅，长期使用也不会出现铰接位置卡滞、回位不畅的问题，回位弹簧的安装位集成在摇臂侧面，弹簧预紧力经过调校，松开制动踏板后可以快速回位到初始位置，不会出现制动拖滞的情况。脚踏末端的限位结构可以限制踏板的最大转动角度，避免踩下行程过大导致制动泵内部活塞超出行程范围造成损坏。整个组件的外露边缘都做了圆角钝化处理，没有尖锐的棱角，倒车时不会勾扯骑行裤，也能减少磕碰时对人员造成的划伤风险。针对改装场景的适配性，这套结构还预留了调节孔位，可以根据不同骑手的脚长、骑行姿势习惯，微调脚踏的初始高度，适配不同身高骑手的操作习惯，不管是街道通勤时的放松骑行姿势，还是赛道驾驶时的战斗坐姿，都能找到合适的脚踏位置。在材质选择上，主体结构采用高强度铝合金加工而成，在保证结构强度满足制动载荷要求的前提下，整体重量比原厂铸铁部件降低了近40%，减少了车辆的非簧载质量，对后悬挂的响应灵敏度也有一定的提升作用。
