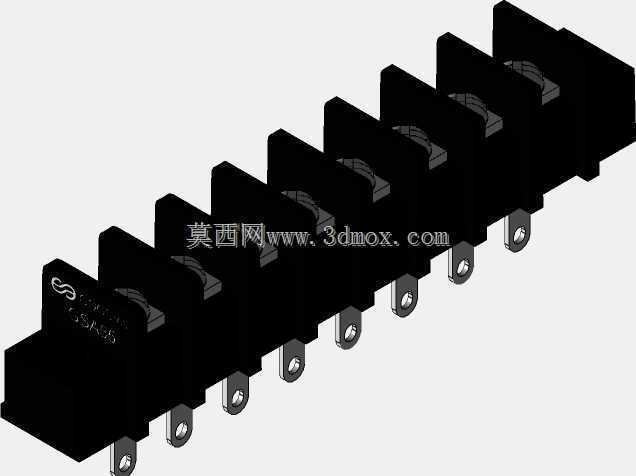

8位栅栏式螺丝锁紧接线端子结构

　　在低压电气柜、工业控制设备、电源模组的布线环节，这类多位数栅栏式接线端子是导线分线接驳的核心连接件，日常选型时经常会碰到不同位数、不同锁紧结构的端子适配问题，这款8触点的螺丝锁紧端子，刚好适配交流稳压设备、小型变压器输出端的多回路分线需求，能把单路输入的电源通过端子的导电铜件分流到8个独立输出回路，避免多股导线直接铰接带来的接触不良、绝缘失效隐患。

　　从结构设计逻辑来看，这款端子采用间隔式栅栏绝缘基座，每一个接线位之间都有凸起的绝缘隔栏，能避免相邻接线位的导线裸露部分发生短接，哪怕是多股软线压接冷压端子后接入，隔栏的高度也能覆盖导线裸露的压接段，满足电气间隙的安全要求。基座采用黑色阻燃工程塑料注塑成型，材料耐温等级适配常规工业环境的温升要求，不会因为长期载流发热出现基座变形、绝缘性能下降的问题。每一个接线位的锁紧结构都采用铜质螺丝加压线片的组合，螺丝拧紧时压线片会均匀压在导线表面，不会因为螺丝端面直接顶伤铜丝，哪怕是反复拆装接线，也能保持稳定的接触压力，降低接触电阻过大带来的发热风险。

　　安装边界上，这款端子采用底部带固定孔的安装耳设计，两个安装孔分别位于端子整体长度方向的两端下方，安装时可以通过M3规格的螺丝直接固定在设备的绝缘安装板或者机箱底板上，不需要额外搭配导轨适配件，适合在空间紧凑的小型设备内部直接固定。端子的接线端朝向同一侧，导线接入后走线方向一致，不会出现相邻导线交叉干涉的情况，每个接线位的上方都预留了足够的螺丝刀操作空间，不用倾斜螺丝刀就能完成螺丝的拧紧与松开，现场接线作业的效率更高。导电部分的铜件表面做了镀锡处理，既能抗氧化提升长期使用的接触稳定性，也能降低不同金属导线接入时的电化学腐蚀风险，不管是铜芯硬线还是多股铜芯软线，都能可靠压接。

　　实际应用场景里，这类端子常被用在交流稳压器的输出分线端、小型控制变压器的二次侧接线端、开关电源的负载分线位置，替代传统的导线铰接、焊锡接驳的方式，让设备内部布线更规整，后期维护排查线路时也能快速对应每一路回路，不用拆解整束导线就能完成单路线路的通断检测。设计这类端子的三维模型时，需要重点把控每个接线位的中心距尺寸，既要保证绝缘隔栏有足够的厚度满足绝缘强度要求，也要控制整体长度尺寸，避免在设备内部占用过多安装空间；同时要注意固定安装孔的位置精度，保证模型导入装配体后，安装孔能和底板上的预设孔位完全对齐，不会出现安装错位的问题。接线螺丝的行程也要做合理的限位设计，模拟实际产品中螺丝拧到最大开度时不会从基座上脱落，避免现场接线时螺丝掉落丢失的问题。压线片的活动间隙也要和实际结构匹配，保证不同线径的导线接入时，压线片都能保持水平下压，不会出现偏斜压不住导线的情况。

　　从结构细节来看，端子的每一个导电单元都是独立嵌装在绝缘基座的卡槽里，相邻导电单元之间完全被绝缘材料隔开，哪怕单路出现过载发热的情况，也不会快速波及相邻的接线位，能延缓故障蔓延的速度。基座底部的安装耳和主体基座是一体注塑成型的，结构强度足够，安装拧紧螺丝时不会出现安装耳断裂的问题。端子的接线位标识区域平整，可以直接丝印回路编号，方便现场接线时对应线号，减少接线错误的概率。
