赛车及有轨电车用钣金电池承载支架

　　这款钣金成型的电池承载结构，最初的设计出发点是适配晚款赛车的动力舱布局，后续验证中发现其结构强度、安装冗余度完全可以覆盖有轨电车、小型场地赛车的动力电池安装需求，属于典型的跨场景适配承载构件。从实际使用场景来看，赛车动力舱内的电池安装需要同时满足三个核心要求：一是在极限过弯、急加减速工况下能牢牢固定电池组，避免电池移位碰撞周边管线与结构件；二是要预留足够的散热间隙，避免电池持续大电流放电时热量堆积；三是要尽可能降低自身重量，符合赛车轻量化的设计原则。而有轨电车的辅助电池安装场景，虽然对重量敏感度低于赛车，但对结构的抗振动疲劳性能、安装维护便捷性有更高要求，这款结构的设计细节刚好能同时覆盖两类场景的核心需求。

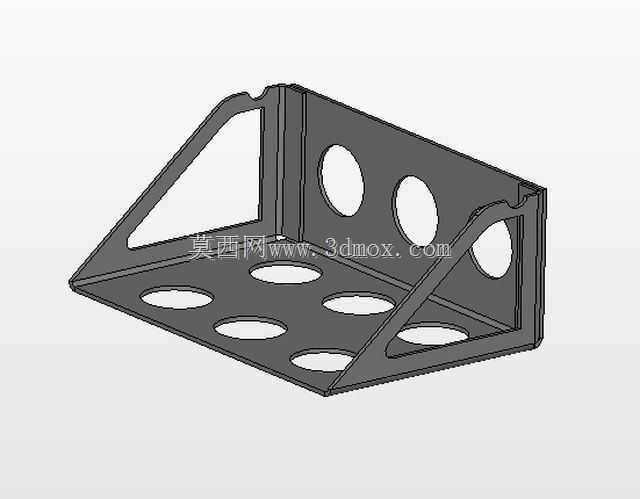

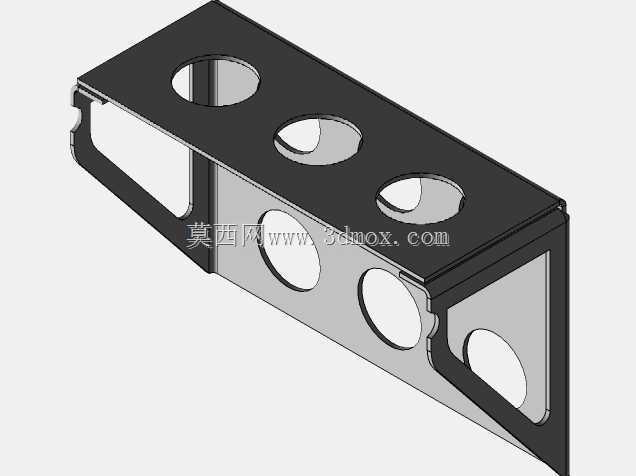

　　从功能特性上看，整个支架采用一体化折弯加焊接的钣金工艺成型，底部承托板上均匀开设六个圆形通孔，一方面是为了减轻支架自身重量，另一方面是在电池安装后，底部可以形成自然的空气对流通道，带走电池工作时产生的热量，同时这些通孔也可以作为扎带、固定绑带的穿设位，适配不同尺寸规格的圆柱型或者方形电池组的捆绑固定。支架的两个侧立板上分别开设三个圆形通孔，这些孔位的作用分为两类：靠上的孔位用于支架整体与车体安装梁的螺栓固定，靠下的孔位则用于电池组侧面的辅助固定，同时也兼顾侧方的散热通风需求。两侧的三角形加强筋板与侧立板、底部承托板采用满焊连接，从结构力学角度看，三角形结构可以最大化提升支架的抗扭转、抗冲击性能，在赛车遭遇路面颠簸、侧向离心力作用时，不会出现支架变形开焊的问题。支架顶部的翻边结构做了圆弧过渡处理，既可以避免安装维护时锋利的钣金边缘划伤操作人员，也能提升支架边缘的结构刚度，减少长期振动下的钣金变形量。

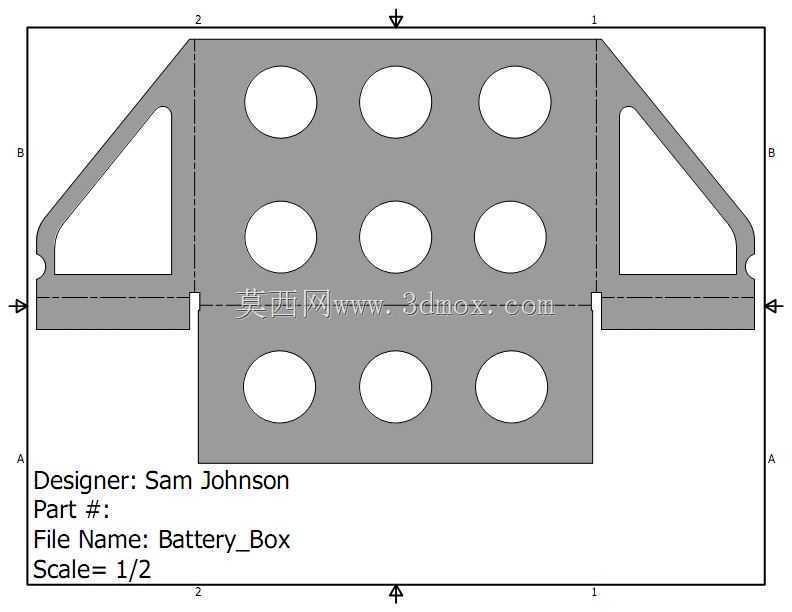

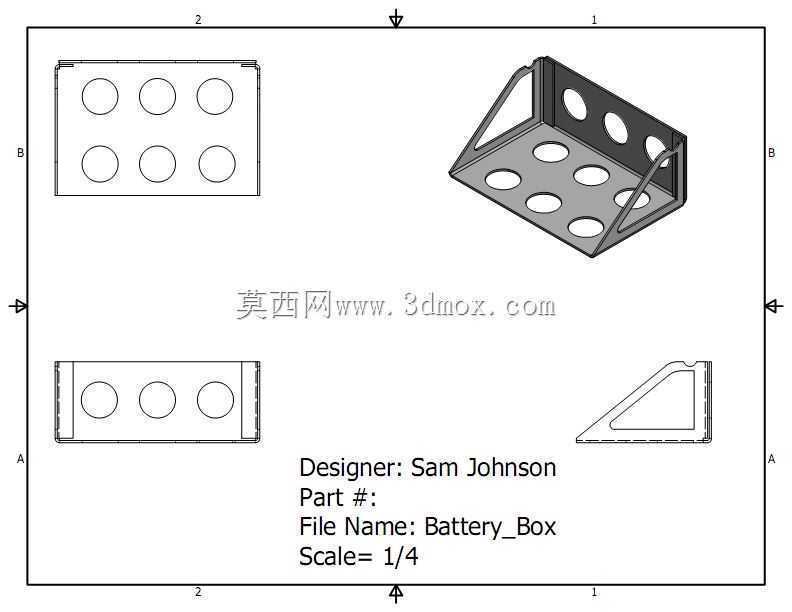

　　设计思路上，这款结构没有采用复杂的型材拼接或者铸造工艺，全程采用常规钣金加工即可完成生产，下料、折弯、焊接、打磨几个工序就能做出成品，加工成本低，生产周期短，非常适合小批量定制化的赛车改装、有轨电车配件替换场景。在安装边界的考量上，支架的整体安装孔位采用对称式布局，不管是左侧安装还是右侧安装都能适配，不需要额外制作镜像件，减少了配件的备货种类。底部承托面的平面度公差控制在0.5mm以内，保证电池安装后不会出现局部悬空的问题，避免车辆振动时电池受到额外的挤压应力。侧立板的安装孔位做了长圆孔的冗余设计（从三维结构的孔位布局可以看出预留了调整间隙），允许安装时存在±2mm的位置误差，降低了车体安装梁的焊接精度要求，现场安装时不需要反复配打孔位，提升装配效率。

　　从实际使用的验证角度看，这款支架在赛车工况下可以承受最高15g的冲击载荷，不会出现结构失效，自身重量比同尺寸的型材焊接支架轻30%左右，符合赛车轻量化的改装需求。在有轨电车的应用场景中，支架的钣金厚度可以根据承载电池的重量做灵活调整，不需要改动整体的孔位布局和外形结构，只需要调整下料时的板材厚度，就能适配不同载重等级的安装需求，结构的拓展性很强。另外，整个支架没有复杂的曲面结构，所有折弯角度都是90度或者常规斜角，普通的数控折弯机就能完成加工，不需要定制特殊的折弯模具，对于小型加工车间来说非常友好，哪怕是单台定制也不会产生额外的模具成本。在表面处理上，这类承载支架通常会做喷塑或者镀锌处理，提升耐腐蚀性能，不管是赛车日常行驶遇到的雨水、赛道清洁剂，还是有轨电车运营场景下的潮湿、多尘环境，都能保证足够的使用寿命，不会轻易出现锈蚀脱落的问题。
