1W白色大功率LED灯珠散热基座结构

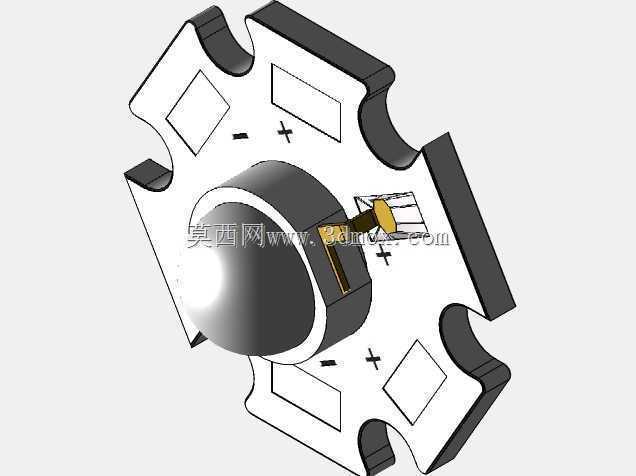

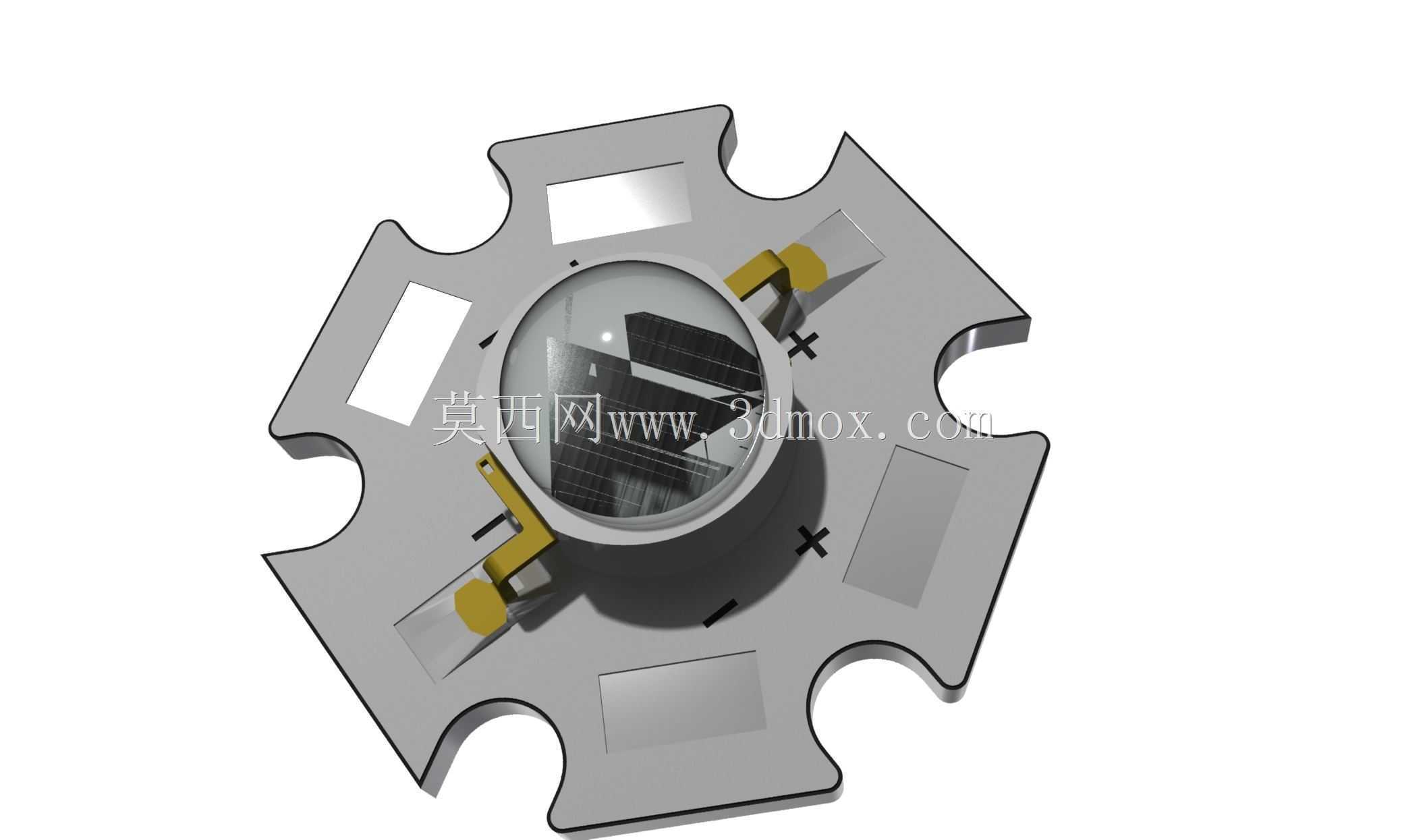

　　在工业照明、设备状态指示、小型光源模组的设计选型过程中，1W功率级别的白光LED是应用频次极高的发光元件，这类元件的结构合理性直接决定了光源的工作寿命与光衰表现，本次拆解呈现的结构，就是针对1W白光LED量产应用场景设计的一体化散热基座与发光核心组合结构。从实际装配场景来看，这类带星形散热翼的LED结构，多数应用在空间紧凑、无法加装大型散热鳍片的小型照明设备里，比如设备操作面板的局部补光、低压直流供电的便携照明工具、工业控制柜内的状态照明模组，还有小型景观装饰灯的发光单元，这类场景的共同特点是安装空间局促，供电功率有限，同时要求光源具备足够的散热能力来维持长期工作的稳定性。从结构设计的思路来看，整个基座采用多缺口星形的外形轮廓，

　　并不是为了视觉上的辨识度，而是在有限的圆形安装边界内，尽可能扩大散热基材与空气的接触面积，同时预留出标准的安装卡位——基座边缘的半圆缺口与矩形开槽，分别对应PCB板上的定位柱与焊盘避让位，装配时不需要额外做结构避让，直接将基座贴合在铝基板的焊盘位置，通过回流焊就能完成固定，三个伸出的黄色导电支架分别对应正负极与辅助固定焊点，焊接后既能保证电气连接的可靠性，也能让发光核心与散热基座之间保持固定的相对位置，避免生产过程中出现透镜偏移导致的出光角度偏差。从安装边界的尺寸约束来看，这类星形基座的外接圆直径通常控制在20mm以内，整体厚度不超过6mm，中心的透镜凸起高度在2mm左右，这样的尺寸设计可以兼容市面上绝大多数标准的LED透镜、

　　反光杯配件，不需要针对特定光源单独开模制作光学配件，能够大幅降低下游组装厂商的采购成本。中心的球形透镜采用半封装结构，直接覆盖在蓝光芯片与荧光粉涂层上方，一方面可以保护内部的发光芯片不受外界粉尘、水汽的直接侵蚀，另一方面通过球面的光学折射，将芯片发出的光线调整为120度左右的出光角度，满足常规泛光照明的配光需求，如果需要聚光效果，只需要在外部加装配套的反光杯或者二次透镜即可，不需要改动光源本身的结构。基座上预留的十字形标记是生产过程中的极性标识，装配时可以快速识别正负极方向，避免反向焊接导致的元件损坏，这种细节设计在大批量流水线装配的场景下，能够有效降低人工识别的错误率，提升生产效率。从功能特性的角度来看，

　　整个散热基座采用高导热的铝合金材质冲压成型，表面做阳极氧化处理，既可以提升基材的散热辐射效率，也能避免长期使用过程中出现氧化锈蚀导致的导热性能下降，发光芯片与基座之间通过导热胶直接贴合，工作时产生的热量可以通过芯片衬底直接传导到整个星形散热翼上，再通过空气对流完成散热，在自然对流的使用环境下，不需要额外加装散热片就能保证1W功率下的结温控制在安全范围内，有效延缓荧光粉的老化速度，将光源的有效工作寿命提升到三万小时以上。在实际的设备选型过程中，这类结构的LED元件不需要额外设计复杂的散热结构，只需要在安装位置预留出对应直径的圆形安装位，将铝基板与设备的金属壳体贴合，就能进一步借助设备壳体扩大散热面积，满足更高环境温度下的使用需求，比如在封闭的工业控制柜内部，环境温度长期维持在40到50摄氏度的工况下，借助柜体金属外壳的辅助散热，这类1W LED依然可以维持稳定的光输出，不会出现明显的光衰或者色偏问题。从结构建模的角度来看，这类元件的三维模型需要重点还原散热翼的轮廓尺寸、透镜的曲率参数、导电引脚的伸出长度与位置，这些尺寸直接决定了后续PCB板设计、外壳开孔设计、光学配件匹配的准确性，如果建模时出现尺寸偏差，很容易导致装配时出现引脚错位、透镜与外壳干涉、散热基座无法贴合安装面等问题，直接影响整个光源模组的装配良率。
