符合ISO606标准的滚子链节结构设计

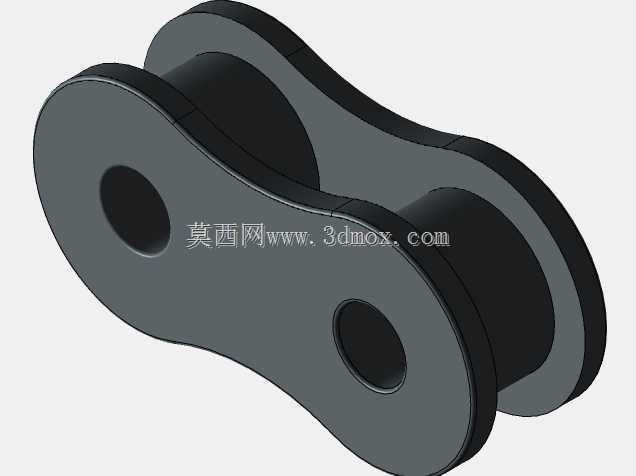

　　链传动作为三大机械传动形式之一，在工业输送、动力传递场景中有着不可替代的应用优势，相比带传动不存在弹性滑动与打滑问题，平均传动比准确，传动效率可达98%以上，相比齿轮传动对安装中心距的宽容度更高，可在高温、多尘、油污等恶劣工况下长期稳定运行，广泛应用于输送线、农机、摩托车、机床传动、物流分拣设备等领域。滚子链节作为滚子链的基础组成单元，其结构设计合理性直接决定整根链条的疲劳寿命、传动平稳性与承载能力。本次设计的滚子链节严格遵循ISO 606-2004 EU 5B-1标准要求，采用标准外链节结构形式，由两片外链板与两个过盈配合的套筒组成基础框架，配套对应规格的滚子可实现与链轮轮齿的顺畅啮合。从结构设计逻辑来看，

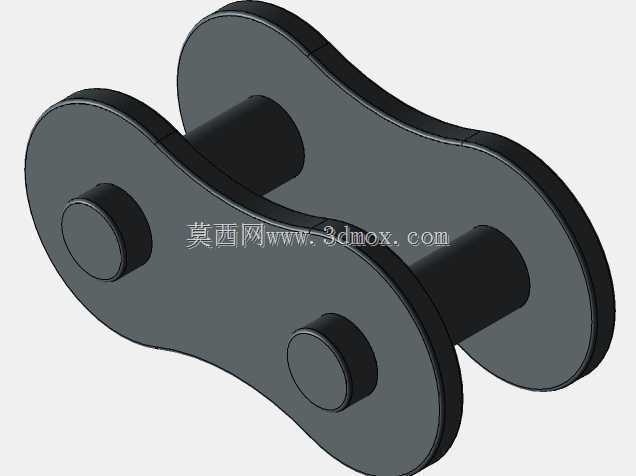

　　外链板采用8字形等强度截面设计，在保证链板孔边应力承载能力的前提下，尽可能削减非受力区域的材料重量，降低链节运行过程中的离心力与惯性冲击，链板两端的销轴孔采用高精度镗孔工艺要求，保证孔位同轴度与孔壁表面粗糙度，避免销轴装配后出现偏载导致的早期磨损。套筒与外链板采用过盈压装配合，压装后需保证套筒轴线与链板平面的垂直度，避免滚子装配后出现卡滞，滚子与套筒之间采用间隙配合，保证啮合过程中滚子可自由转动，将链轮齿面与链节之间的滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量与传动噪音。从安装边界与尺寸匹配角度来看，该链节的节距严格符合5B系列链条标准，可与对应规格的内链节通过销轴铰接组成整链，销轴装配后两端采用铆接结构固定，

　　避免运行过程中销轴窜动脱落，链板的外形轮廓做了圆弧过渡处理，避免链节铰接转动时与相邻链板发生运动干涉，同时降低链节与导轨、护板等周边部件发生剐蹭的概率。在实际设备选型应用中，该规格链节适用于中小载荷的动力传递与轻载输送场景，选型时需匹配对应齿数与节距的链轮，安装时需保证两轴平行度与链轮共面度，避免链条运行过程中出现偏磨、跳齿问题；设计过程中已充分考虑链节铰接时的转动间隙，保证链条在合理张紧力下可顺畅绕链轮弯折，同时预留了足够的磨损余量，在正常润滑工况下可达到标准要求的使用寿命。从三维建模的细节处理来看，模型完整还原了链板的截面轮廓、套筒的压装位置与各部件的配合关系，所有圆角、倒角细节均按实际加工工艺要求建模，可直接用于链条装配仿真、

　　链轮啮合运动模拟、设备传动系统的干涉检查等场景，建模过程中对各部件的配合公差做了等效处理，装配约束完全模拟实际装配关系，可直接导入多体动力学软件做链条传动的动力学仿真分析，计算不同载荷、不同转速下的链节受力情况与疲劳寿命，为后续的链条选型与结构优化提供准确的数字模型支撑。在实际工况运行中，滚子链节的主要失效形式包含链板疲劳断裂、套筒滚子冲击疲劳破损、销轴与套筒的磨损导致链条伸长、铰链胶合等，因此在结构设计时对链板的孔边应力集中做了优化处理，通过合理的孔边圆角设计降低应力集中系数，套筒与滚子的接触面做了适配的硬度匹配设计，保证在冲击载荷下不会出现早期破损。
