五缸径向星形发动机活塞组件结构设计

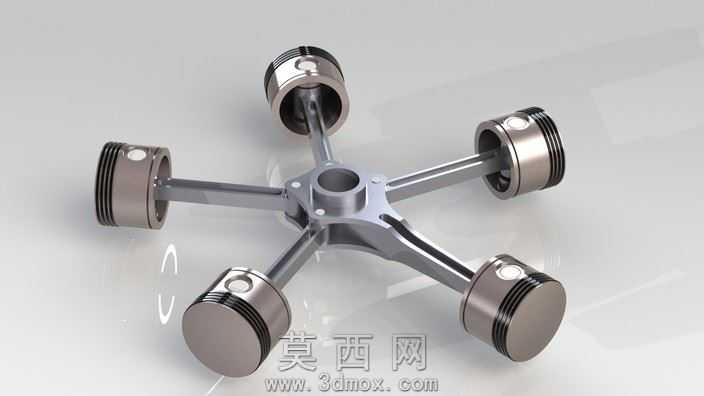

本作品为五缸径向布置的星形发动机活塞组件三维建模成果，建模过程依托参数化三维设计软件完成，整体采用自顶向下的装配设计思路，先搭建中心星形支架的基准骨架，确定五个活塞安装位的径向分布角度、中心距等核心装配基准，保证五个活塞沿中心呈均匀放射状排布，各连杆与中心支架的铰接位置同轴度、角度偏差控制在合理公差范围内，还原径向发动机活塞组件的真实装配逻辑。建模阶段对活塞本体的细节进行了精细化还原：活塞头部的环槽结构、活塞销座的加强筋、活塞裙部的型面过渡都按照真实活塞的工程结构进行绘制，活塞环采用分层建模方式还原气环、油环的装配位置，表面做了差异化的材质区分；连杆部分采用工字型截面结构，还原了连杆大小头的铰接结构，小头与活塞销的配合位、大头与中心曲柄盘的铰接轴位都做了精准的配合间隙预留，保证虚拟装配下无干涉问题。中心星形连接支架作为整个组件的核心承载部件，建模时重点还原了其辐条式的支撑结构、中心轴孔的定位台阶、各连杆铰接位的凸台加强结构，对边角处做了符合机械加工工艺的圆角过渡处理，避免应力集中的结构设计缺陷。渲染阶段采用金属材质体系，活塞本体采用铝合金磨砂金属材质，还原活塞轻量化的材质特性；活塞环采用镀铬亮面金属材质，与活塞本体形成质感区分；连杆与中心支架采用合金钢材质，表面做了轻微的氧化质感处理，还原钢制部件的工业质感；场景采用柔和的影棚布光，通过多角度的柔光突出部件的结构轮廓与金属反光特性，背景采用浅灰色渐变，避免多余元素干扰组件本身的结构展示，同时添加了轻微的环境反射效果，提升金属材质的真实感。整个模型完整还原了五缸径向星形发动机活塞组件的运动结构逻辑，各部件的装配关系清晰，可用于发动机结构教学、原理演示以及相关动力机械的设计参考，模型的结构比例严格参考真实小型星形发动机的尺寸比例进行缩放，保证结构的合理性与还原度。
