传动比7.86二级同轴式双阶段减速机

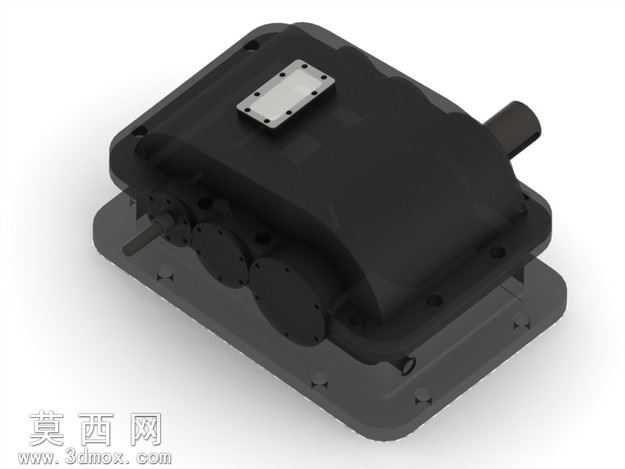

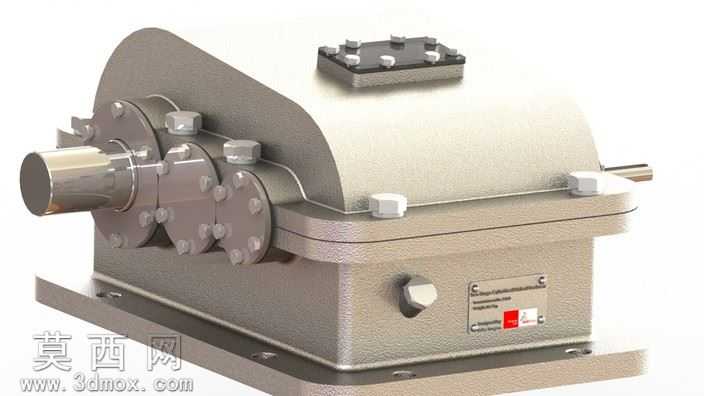

本作品为二级双阶段减速机三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对减速机的每一处结构细节都做了精准还原。模型整体采用剖分式铸铁箱体结构，分为上箱盖与下箱座两部分，箱体结合面经过精密的贴合处理设计，保证装配后的密封性能，避免润滑油渗漏。箱体顶部设置有矩形观察盖板，通过内六角螺栓紧固，既可以方便观察内部齿轮啮合状态，也可作为注油口的安装基座，盖板与箱体之间设计有密封垫片安装位，保障密封效果。箱体侧面预留有轴承端盖安装止口，分别对应高速级与低速级的传动轴支撑位置，输入轴与输出轴采用平行轴布置，轴系零件包含阶梯轴、深沟球轴承、透盖、闷盖、密封毡圈等完整结构，每一处轴肩、退刀槽、键槽都按照机械加工工艺要求设计，符合实际生产的加工逻辑。内部传动结构为两级圆柱齿轮减速，高速级采用小模数斜齿圆柱齿轮，低速级采用大模数直齿圆柱齿轮，齿轮参数经过匹配计算实现7.86的总传动比，齿轮的齿廓、轮毂、辐板结构都做了精准建模，可清晰展示两级齿轮的啮合传动关系。箱体底部设计有一体化铸造安装底座，底座上开设四个长圆形安装地脚孔，方便设备安装时的位置调整，底座侧面预留有油位指示器安装孔与放油螺塞安装位，满足减速机日常使用的维护需求。渲染阶段采用哑光铸铁材质赋予箱体主体，金属光亮材质赋予传动轴与齿轮零件，橡胶材质赋予密封件，通过环境光遮蔽效果突出箱体的铸造圆角、加强筋等结构细节，整体渲染效果真实还原工业减速机的实际外观质感。设计过程中充分考虑了减速机的装配合理性，所有零件之间的装配间隙、干涉情况都经过校验，各紧固件的规格、安装位置都符合通用机械设计标准，模型可直接用于机械原理教学演示、减速机结构认知学习，也可作为相关传动设备设计的参考原型，帮助设计人员快速理解二级减速机的结构组成与传动逻辑，为后续的参数修改、工程图导出提供可靠的三维模型基础。
