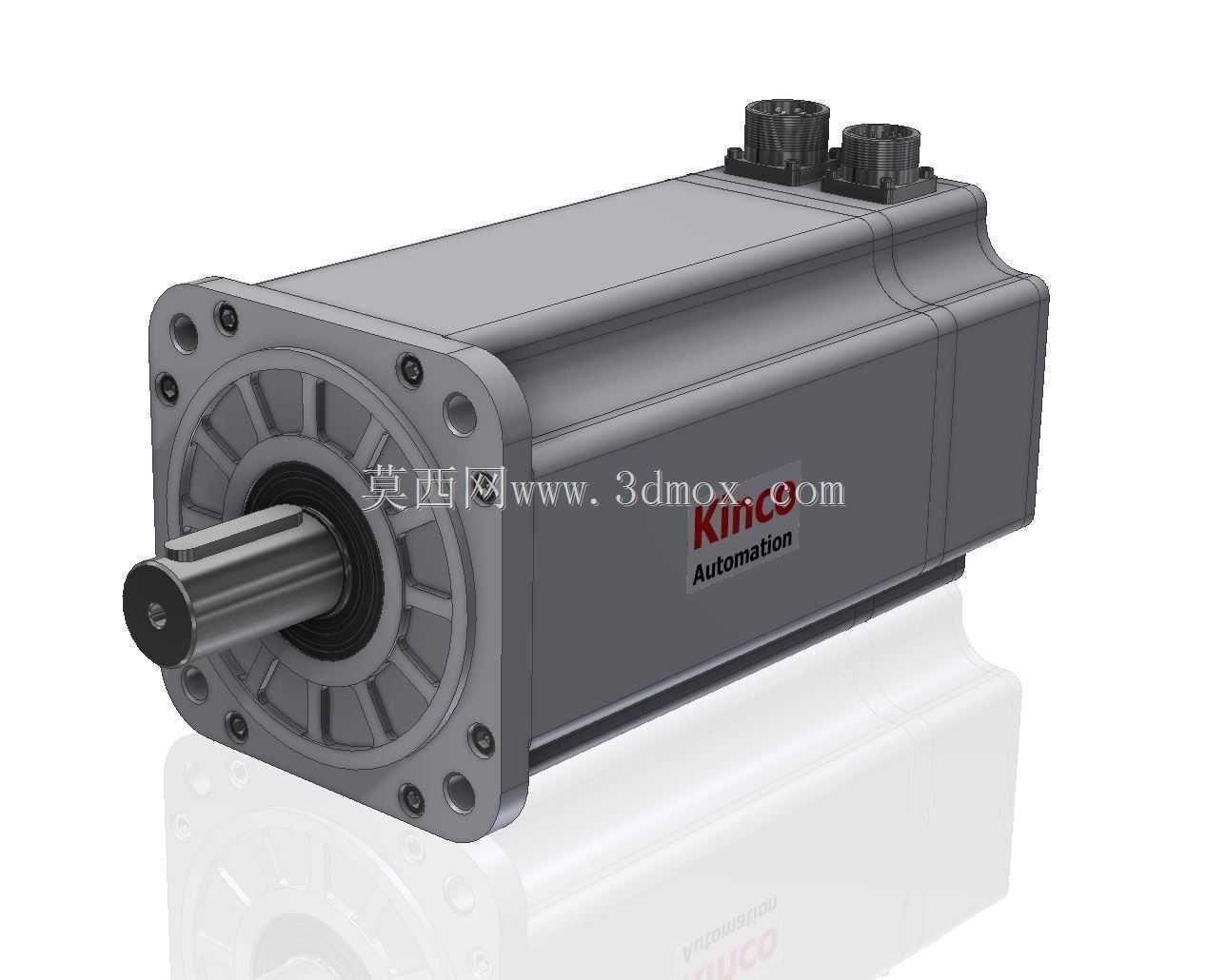

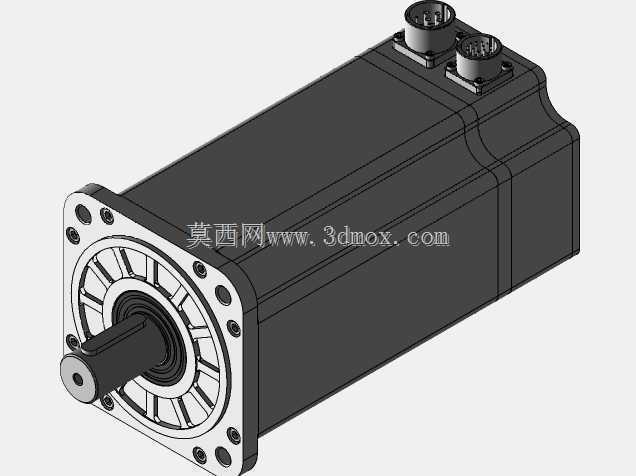

步科SMH150D系列伺服电机结构建模

　　在自动化产线的传动选型、设备结构布局阶段，很多工程师都会遇到外购件三维模型与实际安装尺寸不匹配的问题，要么是接口尺寸偏差导致装配干涉，要么是外形轮廓简化过度，做整机布局干涉检查时出现误判，这款步科SMH150D系列伺服电机的三维建模，正是针对这类工程痛点完成的结构还原，完全适配整机设计阶段的装配校验、布局仿真需求。

　　从实际应用场景来看，这款中惯量伺服电机的适配范围非常广，不管是3C电子制造设备里的点位传动机构、包装机械的主牵引辊驱动，还是数控机床的进给轴传动、物流分拣线的精准推送机构，都能看到同规格伺服电机的应用，这类应用场景对电机的安装定位精度、外形边界的准确性要求极高，一旦模型的安装法兰止口尺寸、轴伸长度、出线座位置出现偏差，后续做结构设计时就会出现安装板开孔错位、电机与周边传动件干涉、线缆弯折半径不足等实际生产问题，建模过程中针对这些核心安装边界做了精准还原。

　　建模时优先梳理了安装配合的核心尺寸链：前端方形安装法兰的止口直径、安装孔的孔位分布与孔深、输出轴的轴径与键槽尺寸、轴伸端的有效配合长度，这些尺寸是和设备安装板、联轴器、同步轮等传动件直接配合的关键参数，建模时严格按照实际装配公差带的中位值做结构还原，保证装配约束添加后不会出现过定位或者间隙过大的问题。电机本体的外壳采用方形筋条结构设计，建模时保留了外壳表面的散热筋轮廓，既可以在做热仿真时还原散热面积的实际参数，也能在整机布局时准确校验电机本体和周边护罩、走线槽的安全间隙，避免出现后期装配时外壳与结构件刮蹭的问题。

　　电机尾部的两个动力与编码器连接器座，建模时还原了实际的凸起高度与接头朝向角度，这部分结构是很多简化模型容易忽略的细节，实际布线时如果连接器的位置尺寸不准，会出现线缆插头和电机后端的安装支架干涉，或者线缆弯折角度超过允许范围导致线缆寿命缩短的问题，模型里两个连接器的安装间距、凸起高度、接口朝向都和实物保持一致，工程师在做整机布线设计时可以直接参考模型预留走线空间，不需要反复核对样本上的二维尺寸。输出轴部分还原了轴端的中心孔、轴肩的定位台阶，以及键槽的宽度与深度，不管是搭配抱紧式联轴器还是键连接式同步轮，都能准确模拟装配状态，校验轴伸端和传动件的配合长度是否符合要求，避免出现联轴器顶到法兰端面或者配合长度不足导致传动打滑的问题。

　　从设计思路上来说，这款模型没有做过度的细节冗余，比如电机内部的定子、转子、编码器结构都做了简化处理，因为在做整机结构设计阶段，工程师不需要关注电机内部的电磁结构，只需要保证外部安装尺寸、外形轮廓、接口位置的准确性即可，这样的处理方式既能保证模型的装配实用性，也能控制模型的文件大小，在大型装配体里调用时不会出现卡顿、加载缓慢的问题，非常适合整机布局、干涉检查、安装模拟等设计环节使用。电机本体的底部安装平面、法兰端面的平面度在建模时做了基准统一，所有安装相关的特征都以法兰止口的中心轴线为基准做定位，保证工程师在装配体里添加配合约束时，可以快速实现精准定位，不需要反复调整特征的配合关系。

　　另外，模型还原了电机外壳上的品牌标识区域的轮廓位置，在做设备渲染、方案汇报时，可以直接替换标识内容，不需要额外调整贴图位置，输出的方案效果图更贴近实际设备的真实状态。对于需要做设备运动仿真的场景，模型的输出轴和本体部分做了独立的实体拆分，可以直接添加旋转副约束，模拟电机轴的转动状态，校验运动过程中轴端传动件和周边结构的动态干涉，不需要再对模型做二次拆分处理。在安装边界的处理上，模型预留了法兰安装时的螺栓沉头空间，以及电机尾部的散热间隙，工程师在设计电机安装座时，可以直接参考模型的轮廓尺寸预留足够的安装操作空间，避免出现螺栓无法拧紧、散热空间不足导致电机过热的问题。
