Volz DA20TS工业级伺服执行器结构设计

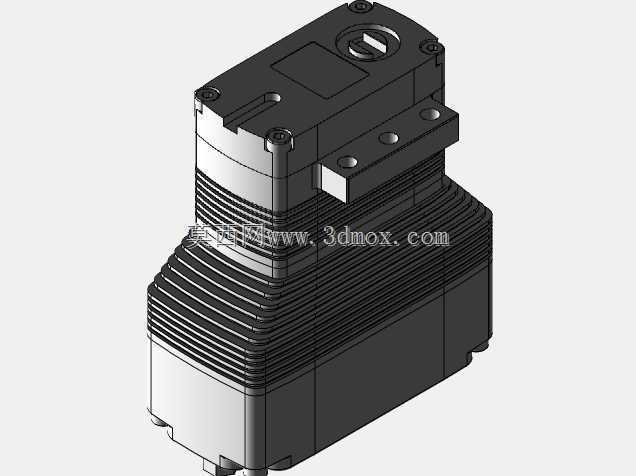

　　在工业级无人飞行平台、小型精密自动化作业设备的执行端选型中，这类大扭矩微型伺服执行器一直是结构设计阶段需要反复核对安装边界、输出参数的核心部件。本次呈现的DA20TS伺服执行器结构，完全还原了量产级产品的装配逻辑，从外壳的散热筋布局到输出轴的安装法兰定位，每一处结构都对应实际工况下的使用需求。

　　从实际应用场景来看，该款执行器最初面向长航时固定翼无人机的舵面控制场景设计，可在高海拔、宽温域的复杂环境下持续输出稳定扭矩，承担副翼、升降舵、方向舵的角度偏转控制任务，同时也可适配小型工业机器人关节、精密自动化设备的点位摆动执行场景，在需要精确角度控制、高可靠性往复动作的工位上，这类金属齿结构的伺服执行器相比普通民用舵机，在抗冲击负载、长时间工作稳定性上有明显优势。

　　从功能特性来看，该执行器集成了直流驱动电机、金属减速齿轮组、位置反馈电位器、控制信号处理电路于一体，外壳采用高强度工程塑料搭配局部金属嵌件的结构，既控制了整体重量，又在输出轴安装位、壳体拼接位置保证了结构强度。壳体侧面的多道平行散热筋结构，并非装饰性设计，而是针对长时间大扭矩输出时的电机温升问题设计，通过增加壳体与空气的接触面积，提升自然对流散热效率，避免密闭壳体内温度过高导致的磁钢退磁、电路元件参数漂移问题。输出端采用带双安装孔的金属法兰盘，可通过螺栓直接连接舵面摇臂或者执行负载，连接刚性远高于普通民用舵机的花键压合结构，能承受更大的交变载荷，避免长时间运行后出现连接松旷、角度控制偏差的问题。

　　从设计思路来看，整个执行器采用分层堆叠的装配逻辑，底部为驱动电机与控制电路仓，中部为多级金属齿轮减速组，上部为输出轴与位置反馈组件，各仓体之间通过定位止口配合，装配时无需额外调整即可保证齿轮啮合间隙在合理范围内，既降低了量产装配的难度，也方便后期维护时的拆解更换。壳体上的固定安装孔位采用对称布局，支持正装、侧装两种安装方式，可适配不同设备内部的安装空间，安装孔的位置公差控制在0.02mm以内，保证安装后输出轴的中心高与设计值一致，避免出现连接别劲、额外负载增大的问题。

　　从外形尺寸与安装边界来看，该执行器主体为近似长方体结构，上部输出端的法兰凸台高出主体壳体一定高度，设计安装支架时需要预留足够的避让空间，避免法兰转动时与支架结构产生干涉。壳体侧面的接线端采用下沉式设计，连接器插装后不会超出壳体侧面的最大轮廓，可有效避免设备内部走线时与其他部件产生刮蹭，同时接线端的定位槽可保证连接器插装到位后不会因为振动出现松脱。整体重量控制在同扭矩级别执行器的较低水平，对于对载荷重量敏感的无人机类应用场景，该重量优势可直接转化为有效载荷的提升空间。

　　在进行配套结构设计时，需要注意执行器输出轴的摆动角度范围，在机械限位结构的设计上预留足够的余量，避免执行器到达极限角度时出现堵转，长时间堵转不仅会导致电机过热烧毁，还可能打坏减速齿轮组。安装时的紧固螺栓需要采用防松处理，在振动量级较大的应用场景下，建议采用螺纹胶加防松垫圈的组合固定方式，避免长期振动后螺栓松脱导致执行器移位。该执行器的齿轮组采用润滑脂终身润滑设计，正常使用工况下无需额外补充润滑，拆解维护后需要重新加注同型号的低温润滑脂，保证宽温域环境下齿轮传动的顺畅性，避免低温环境下润滑脂粘度增大导致的启动扭矩升高、响应速度变慢问题。
