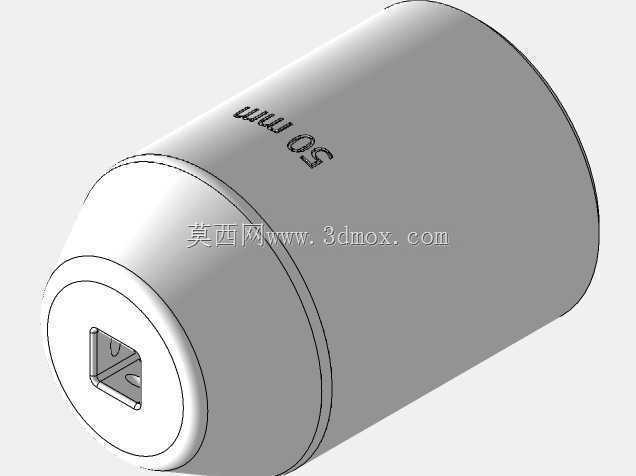

50mm规格棘轮扳手套接端头结构设计

　　在设备维保、装配生产线、户外抢修等各类需要螺纹紧固件拆装的作业场景中，棘轮扳手的配套端头是直接决定作业适配性与扭矩传递效率的核心接触部件，本次建模的50mm规格棘轮扳手头，针对大规格外六角紧固件的拆装需求做了针对性的结构优化。从实际作业的痛点出发，常规大规格套筒在频繁正反转切换的棘轮作业中，容易出现驱动端咬合打滑、套筒外壁受力变形、紧固件棱角磨损打滑等问题，因此在结构设计阶段，首先对扭矩传递的路径做了梳理：作业时扭矩从棘轮扳手的驱动方榫传入端头的驱动方孔，再通过端头另一端的六角型腔传递到紧固件外六角面上，整个传力路径上的接触应力分布是设计的核心控制点。外形尺寸上，该端头整体为阶梯轴式套筒结构，

　　六角端的对边尺寸严格匹配50mm外六角紧固件的公差要求，型腔内壁做了微小的拔模斜度处理，既方便快速套入紧固件，又能在承受扭矩时让接触面应力均匀分布，避免棱角处应力集中导致的型腔崩裂；驱动端的方孔尺寸匹配常规1/2英寸或者3/4英寸棘轮扳手的驱动方榫（根据50mm规格对应的扭矩等级适配大尺寸驱动端），方孔内部预留了钢珠卡位的凹槽，能够和棘轮驱动端的锁定钢珠配合，防止作业过程中端头从扳手脱落，提升高空作业或者狭小空间作业的安全性。安装边界方面，端头的外壁做了变径处理，靠近六角端的外壁直径略大于驱动端，既保证了六角型腔的壁厚满足大扭矩下的强度要求，又尽可能控制了端头的整体重量，降低长时间手持作业的疲劳感；

　　外壁表面做了滚花或者防滑结构的预留设计，在手动调整端头位置、或者需要用手初步拧紧紧固件的时候，能够提供足够的摩擦力，不会因为表面沾了油污出现打滑。设计过程中还考虑了不同作业场景的适配性，比如在装配线工位上，作业人员需要频繁更换不同规格的端头，该端头的驱动端统一标准接口尺寸，能够和同系列的棘轮手柄、接长杆、万向接头等配件通用互换，不需要额外准备特殊规格的驱动配件；在户外电力、管道维保场景中，端头的六角端端面做了倒角处理，当紧固件和安装面的间隙较小、或者紧固件位置存在轻微偏移的时候，倒角能够起到导向作用，让端头顺利套入紧固件，不需要反复调整对位，提升作业效率。从结构强度的角度，建模时对壁厚做了有限元校核，在额定扭矩下，

　　套筒内壁的最大应力低于常用铬钒钢材料的屈服强度，同时在六角型腔的棱角处做了小圆角过渡，避免热处理过程中出现应力集中导致的开裂风险；端头的整体长度控制在合理范围内，既保证了足够的套接深度，能够完全覆盖紧固件的六角受力段，避免因为套接深度不足导致的紧固件棱角打滑、拧圆问题，又不会因为长度过长导致在狭小空间内无法正常摆动棘轮手柄。实际使用中，这类大规格的棘轮扳手头常被用于大型设备地脚螺栓紧固、管道法兰螺栓拆装、重型机械维保等场景，相比普通的固定开口扳手，搭配棘轮手柄使用时不需要反复脱开套入紧固件，只需要小角度摆动手柄就能完成紧固件的拧紧或者拆卸，在空间受限的作业位置优势尤为明显。建模过程中对各个配合面的公差做了严格设定，驱动方孔和棘轮方榫的配合采用间隙配合，保证插拔顺畅的同时不会出现过大的旷量，避免因为配合间隙过大导致的扭矩传递冲击；六角型腔和紧固件的配合公差控制在合理范围内，既能够适配符合国标公差的外六角紧固件，又不会因为间隙过大导致受力时接触面集中在棱角位置，损伤紧固件表面。另外，端头的端面设计也考虑了作业中的实际需求，驱动端的端面和棘轮手柄的贴合面做了平面度处理，保证扭矩传递时整个端面均匀接触，不会出现偏载导致的驱动方孔磨损；六角端的端面平整，当紧固件被拧到紧贴安装面的时候，端面能够和安装面平行贴合，不会出现歪斜导致的螺纹损伤。
