高精度深沟球滚动轴承结构设计

　　做机械结构设计快十二年，经手的传动方案里，滚动轴承是绕不开的基础支撑件，这次做的这款深沟球滚珠轴承，是从实际选型需求出发倒推的结构设计，不是照着标准件库随便拉的通用模型。先从实际应用场景说，这类轴承覆盖的工况太广，从小功率电机输出端、小型输送线的从动辊支撑，到家用家电的旋转部件、办公设备的转动轴系，甚至中端自行车的花鼓结构里，都能见到同结构轴承的身影，核心作用就是在支撑旋转轴系的同时，把轴运转过程中的摩擦系数压到最低，减少动力传输过程中的无谓损耗，同时限制轴的径向窜动，保证轴上配套的齿轮、带轮等传动件始终处于设计的啮合位置。

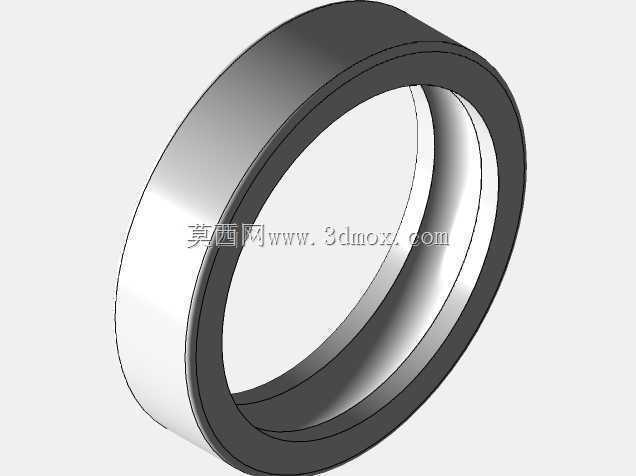

　　设计的时候最先卡的是安装边界尺寸，先确定适配的常用轴径范围，内圈的内径公差严格按照基孔制的配合要求做，和常用的k6、m6轴颈配合能保证过盈量在合理区间，不会因为过盈太大导致内圈装配时撑裂，也不会因为间隙太大出现跑内圈的失效问题。外圈的外径是按照标准轴承座的安装孔尺寸做的，适配基轴制的H7配合公差，安装时压入轴承座后不会出现跑外圈的情况，同时内圈和外圈的宽度尺寸保持一致，两端面的平行度公差控制在0.01mm以内，保证装配时端面和轴肩、轴承座端面能完全贴合，不会出现偏载。

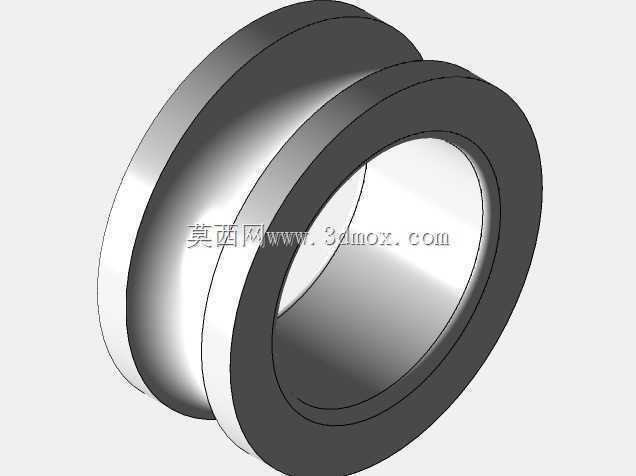

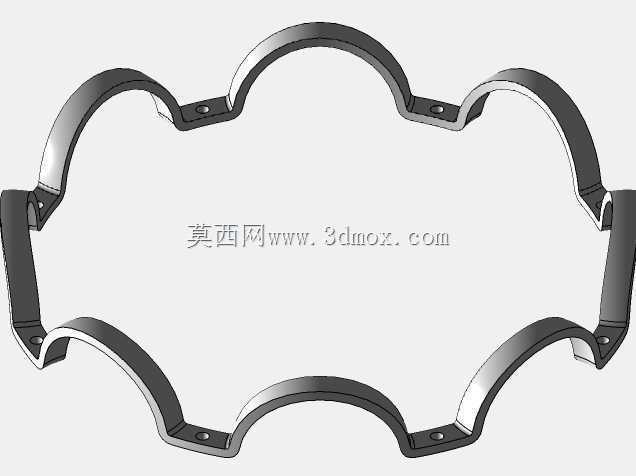

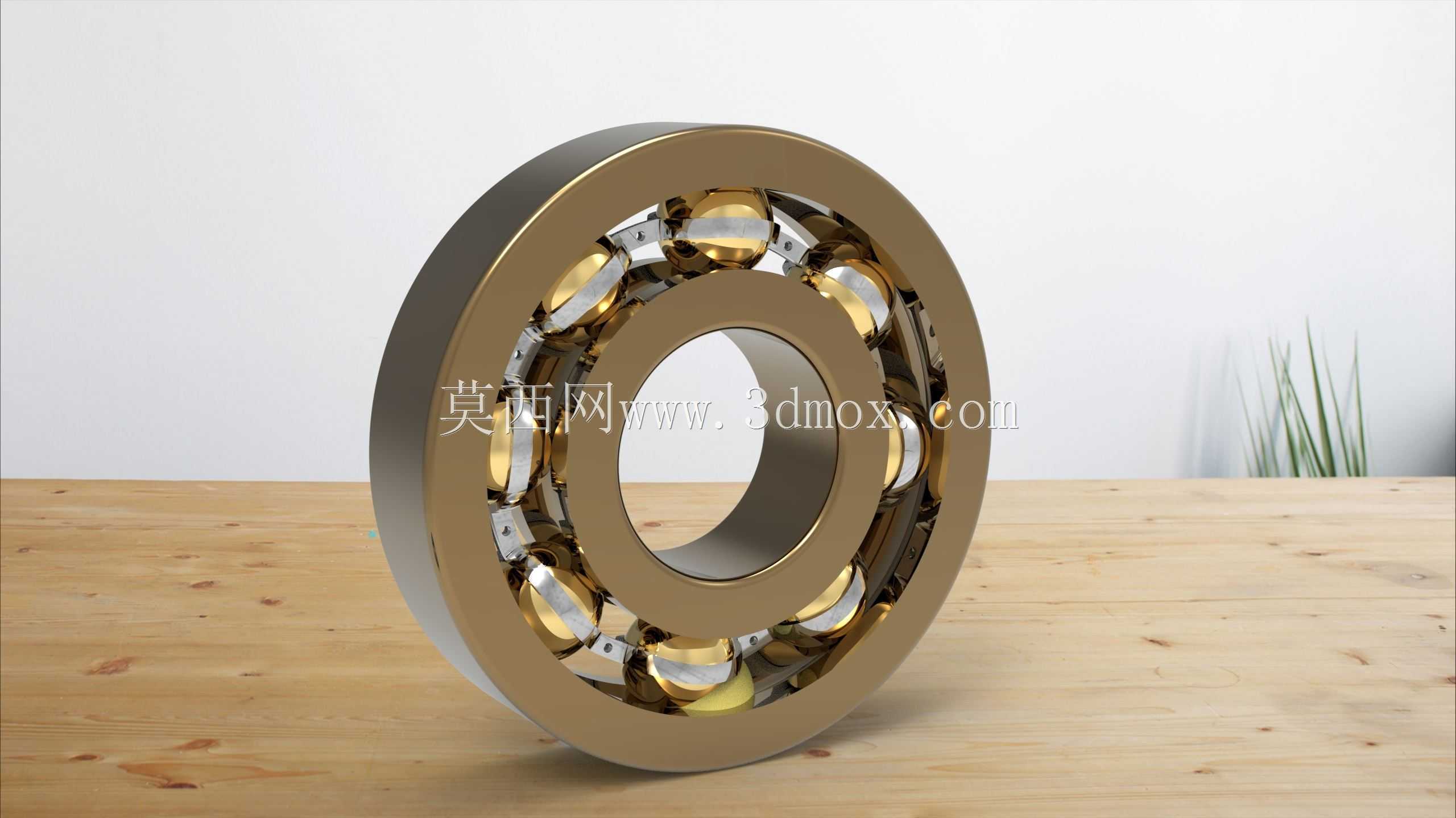

　　结构设计上，首先是内外圈的滚道设计，滚道的曲率半径比钢球半径大3%到5%，这个数值是反复核算过的，曲率太小会导致钢球和滚道的接触应力过大，轴承额定动载荷上不去，使用寿命大幅缩短；曲率太大的话，钢球在滚道里的运转间隙太大，轴系的支撑刚度不足，高速运转时会出现明显的径向跳动，影响整套传动的精度。然后是保持架的结构，这次做的是浪形冲压保持架，每个兜孔对应一颗钢球，兜孔的间隙留了0.1mm到0.15mm，既不会卡滞钢球的自由滚动，也不会让钢球在运转时出现过大的窜动，保持架的材质默认按常用的08F冲压钢设计，当然如果是有耐腐蚀需求的工况，也可以替换成铜合金或者工程塑料保持架，模型里保留了替换的结构接口。

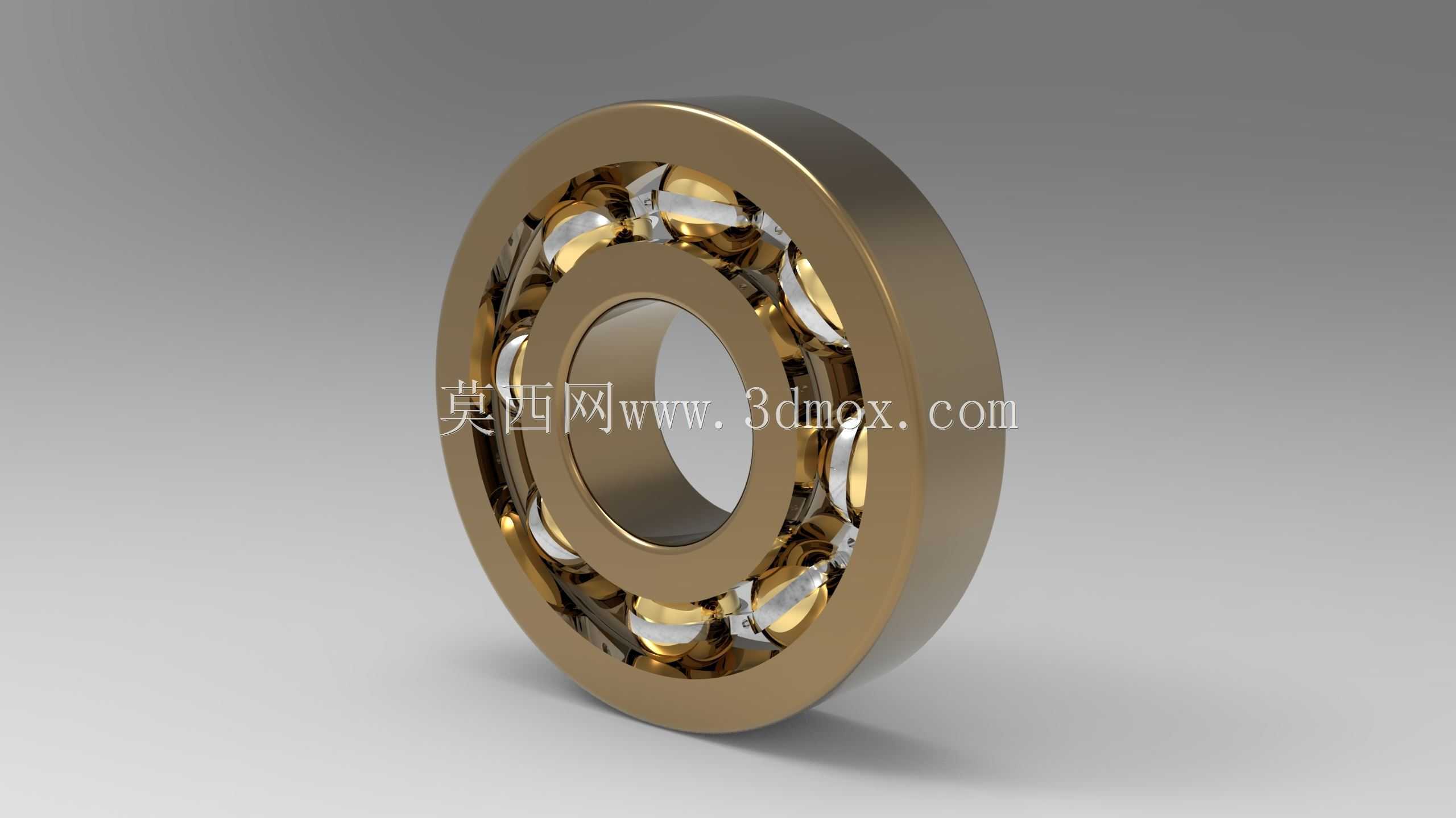

　　钢球的排布是按照满装球的承载需求和非满装的极限转速平衡来选的，钢球数量经过核算，既保证了径向承载能力达到对应尺寸段轴承的额定载荷要求，也预留了足够的保持架安装空间，不会出现钢球之间直接摩擦的情况。密封结构这里做了开放式的设计，主要是适配有定期润滑维护条件的工况，比如减速箱内部的轴承，本身就浸泡在齿轮油里，不需要额外的密封件；如果是用在粉尘大、无定期维护的工况，也可以在内外圈的密封槽位置加装接触式橡胶密封圈或者非接触式防尘盖，模型上已经预留了密封槽的安装位置，不需要二次修改结构。

　　实际选型用的时候要注意，这类深沟球轴承主要承受径向载荷，也能承受一定量的双向轴向载荷，当径向游隙适当加大的时候，角接触的特性会更明显，能承受更大的轴向力，但不适合用在有大冲击载荷的工况，比如破碎机的主轴支撑、重型压力机的曲轴支撑，这类重载冲击工况还是要选滚子轴承更合适。安装的时候要注意，压装内圈的时候施力点只能在内圈端面，压装外圈的时候施力点只能在外圈端面，绝对不能通过钢球传力，不然会在滚道和钢球表面压出凹痕，直接导致轴承运转时出现异响、振动超差，提前失效。另外润滑脂的填充量也要控制，不能把轴承内部空腔全部填满，一般填充1/3到1/2的空腔容积就足够，填太多反而会导致运转时搅拌阻力过大，温升高，加速润滑脂的变质失效。

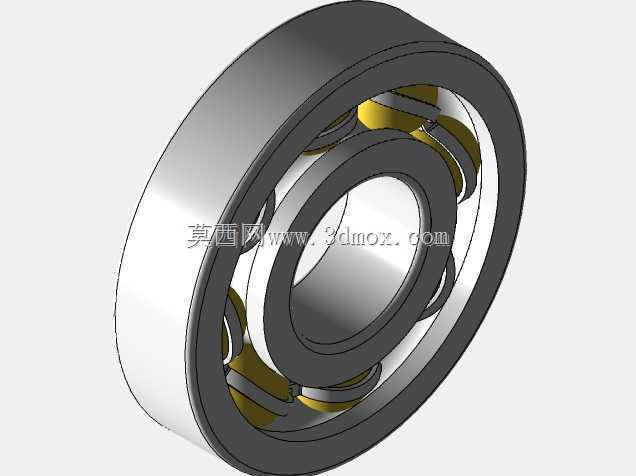

　　建模的时候把每个零件的配合间隙都按照实际装配要求做了出来，不是把所有零件都做成零间隙的假装配体，钢球和滚道之间留了合理的径向游隙，保持架和钢球、内外圈之间也留了运转间隙，做运动仿真的时候可以直接添加旋转配合，模拟真实的轴承运转状态，不需要再调整配合参数。对于做设备选型的工程师来说，这个模型可以直接导入到总装配体里做干涉检查，安装尺寸和实际标准件完全一致，不会出现装配时尺寸对不上的问题；对于做教学演示或者结构学习的从业者来说，拆开模型就能清楚看到每个零件的结构关系，理解滚动轴承的减摩原理，比看二维图纸直观很多。
