车用蜗轮减速雨刮驱动装置结构

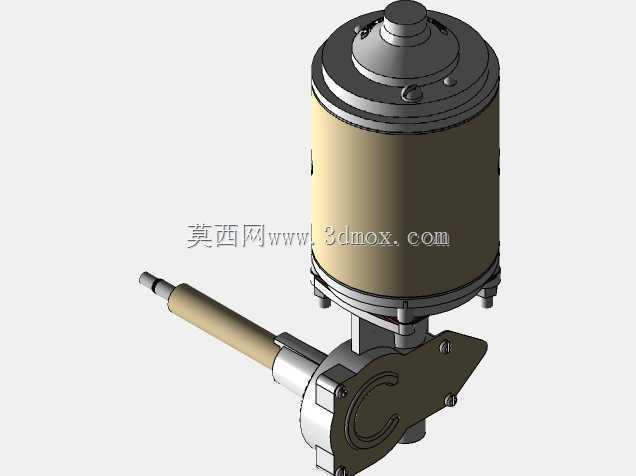

　　在乘用车辆、商用工程车辆的前风挡清洁系统中，雨刮驱动单元是直接决定雨刮刮刷动作稳定性、输出扭矩冗余度的核心执行部件，这套带蜗轮减速结构的雨刮驱动装置，针对12V车载供电体系的工况做了完整的结构适配，日常装车场景覆盖紧凑型家用轿车、轻型货运车辆、小型工程作业机械的前风挡雨刮系统，也可经过安装点位微调后适配部分特种作业车辆的侧窗、后窗雨刮驱动需求。

　　从实际装车使用的角度看，这套驱动单元的核心作用是将车载直流电机输出的高转速低扭矩动力，通过蜗轮蜗杆减速副转化为低转速大扭矩的摆动输出动力，直接带动雨刮连杆机构完成设定角度范围内的往复刮刷动作，清除风挡玻璃表面的雨水、浮尘、飞溅泥点等影响驾驶视线的附着物，保障雨天、扬尘路段、施工区域通行时的驾驶视野清晰。区别于普通直驱式雨刮电机，这套结构将减速蜗轮副与驱动电机集成在同一壳体内，大幅压缩了整体安装占用空间，不需要在车舱防火墙外侧额外预留独立减速机构的安装位置，适配多数A级、A0级车型前围板的紧凑安装空间。

　　结构设计层面，这套装置的动力输入段采用常规12V有刷直流电机结构，定子磁钢与壳体采用过盈压装配合，转子绕组的绕线参数匹配2000r/min的空载输出转速，电枢轴的输出端直接加工出蜗杆齿形，与斜齿蜗轮直接啮合，不需要额外加装传动联轴结构，减少了动力传递路径上的间隙累积，避免雨刮动作过程中出现换向抖动、刮刷停顿的问题。蜗轮采用耐磨改性尼龙材质内嵌金属嵌件成型，输出轴与蜗轮嵌件采用花键过盈配合，输出轴伸出端设置有两道丁腈橡胶油封，阻断车外雨水、洗车高压水、路面扬尘进入减速腔体内的路径，避免蜗轮齿面异常磨损、润滑脂流失的问题。减速比设定为1:50，匹配电机输出转速后，输出轴的最终空载转速控制在40r/min区间，换算为雨刮刮臂的往复动作频率刚好覆盖国标要求的低速、高速两档刮刷区间，不需要额外增设调速电阻即可实现基础的刮刷速度匹配，同时输出扭矩可以覆盖单根雨刮臂搭配450mm长度雨刮片的刮刷阻力需求，在玻璃表面有薄冰、浮尘堆积的工况下也不会出现电机堵转、蜗轮打齿的问题。

　　外形与安装边界方面，这套驱动单元的整体轮廓为圆柱电机段加偏心减速壳体的组合结构，电机段外径适配常规车用雨刮电机的通用安装尺寸，减速壳体上预设三个呈三角形分布的M8安装螺栓孔，孔位间距与多数主流车型的雨刮电机安装点位通用，不需要对车身前围板的安装支架做二次打孔、焊接修改。输出轴伸出长度匹配常规雨刮连杆摇臂的安装深度，轴端设置有标准三角花键齿形，与雨刮摇臂的安装孔完全适配，轴端预留的螺纹孔可以通过标准螺母锁紧摇臂，避免长期往复动作过程中摇臂松脱、刮刷角度偏移。壳体表面设置有多处散热筋结构，在电机持续高负荷运行（比如长时间高速刮刷、玻璃表面阻力较大）时，可以通过壳体与外界空气的对流带走绕组产生的热量，避免电机过热烧损。

　　从结构设计的细节考量，这套装置的减速腔体内填充的是耐低温锂基润滑脂，可以在零下30摄氏度到零上80摄氏度的环境温度区间内保持稳定的润滑性能，不会因为冬季低温出现润滑脂凝固导致启动阻力过大，也不会因为夏季机舱高温出现润滑脂液化渗漏的问题。电机尾部的接线端采用防水接插件结构，接插件插针的定义与通用车用雨刮电机的线束定义一致，维修替换时可以直接与原车线束对插，不需要重新调整线序。换向器端的碳刷结构采用耐磨铜石墨材质，正常使用工况下的碳刷磨损寿命可以达到1200小时以上，覆盖车辆全生命周期的雨刮使用需求，不需要中途拆解维护碳刷。

　　在三维建模过程中，这套结构的所有配合公差都按照车用零部件的通用公差标准设定，蜗轮与蜗杆的啮合侧隙控制在0.1-0.2mm区间，既可以保证传动过程中不会因为齿侧间隙过大产生换向冲击噪音，也可以避免因为加工误差导致齿面卡滞、运转阻力过大。输出轴与壳体轴承的配合采用基孔制过渡配合，轴承外圈与壳体安装孔的过盈量控制在0.02-0.03mm，既可以保证轴承外圈不会在壳体内随轴转动，也不会因为过盈量过大导致轴承内圈变形、运转卡滞。所有密封结构的压缩量都按照橡胶密封件的标准压缩率设定，油封唇口的过盈量控制在0.5-0.8mm，保证密封效果的同时不会因为唇口压力过大导致输出轴转动阻力增加、油封过早磨损。
