多规格汽车线束连接器接插件组件

　　这套接插件组件覆盖汽车低压线束系统里不同回路数的连接需求，从单路小电流信号回路到多路大电流动力回路都能找到适配的规格，主要用在整车线束的分段对接、电器件端接场景，比如车门线束与车身主线束的对接、仪表台内部控制器与外围线束的连接、发动机舱内传感器与执行器的线路接驳，能在车辆行驶的振动、温变、油污侵蚀环境下保持线路连接的稳定性，避免出现接触不良、线路松脱导致的电器功能失效问题。

　　从结构设计来看，整套组件里的不同规格接插件都采用了统一的锁止逻辑，塑壳侧面带弹性卡扣，公母端对插到位后会发出清晰的卡合反馈，不需要额外的固定件就能实现轴向防脱，维修拆卸时只需要按压卡扣解锁就能顺利拔开，兼顾了装配可靠性和售后维修的便利性。塑壳内部的端子腔采用独立分隔设计，每个腔室对应一个插针或插孔端子，腔壁的厚度均匀，适配注塑成型的工艺要求，生产时能避免出现缩痕、缺料的缺陷，同时相邻腔室之间的隔筋能起到防爬电的作用，即使在潮湿凝露的工况下，也能降低相邻回路之间短路的风险。

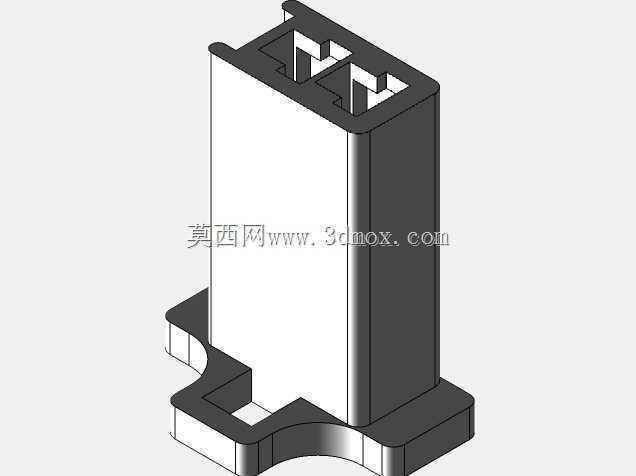

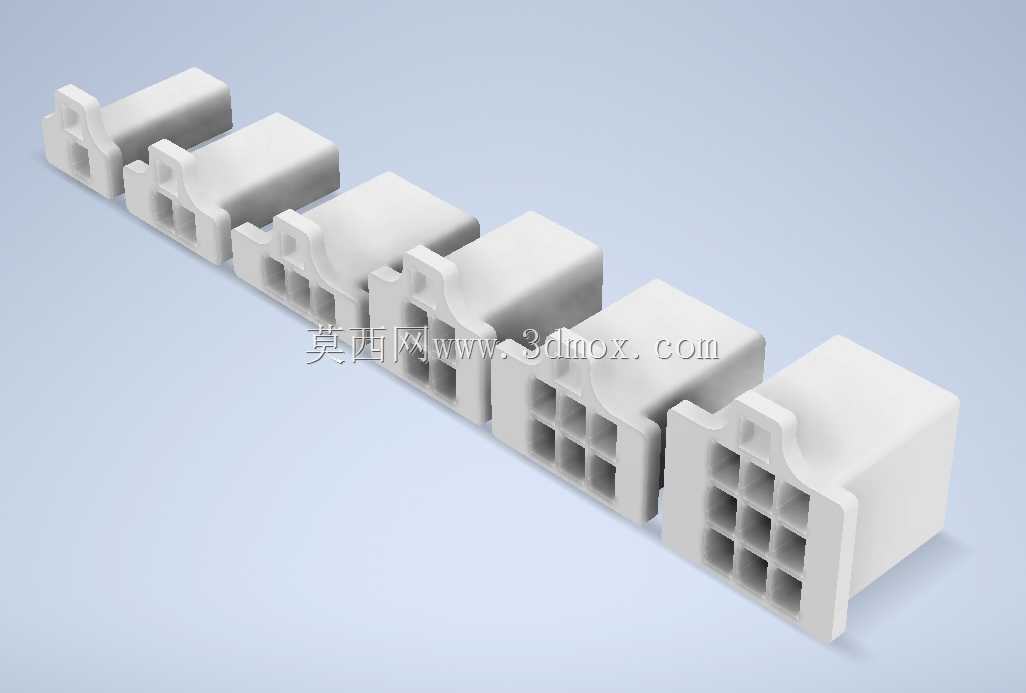

　　不同回路数的接插件在外形尺寸上做了梯度化设计，2孔规格的塑壳宽度仅12mm左右，适合布置在空间局促的位置，比如车门内拉手附近的开关线束对接；21孔规格的塑壳宽度接近60mm，主要用在控制器端的集中线束连接，能一次性完成多路信号与电源回路的对接，减少整车线束上的接插件总数量，降低线路故障点。所有规格的塑壳安装导向结构都做了统一的防呆设计，公端的凸起导向筋和母端的导向槽位置唯一，装配时如果方向不对就无法插合，能从结构上避免工人装配时出现插反、错插的问题，减少生产线的装配失误率。

　　端子适配方面，这套接插件兼容常用的汽车标准端子，压接导线的线径范围覆盖0.5mm²到2.5mm²，既能满足信号回路的小线径连接需求，也能承载大灯、风扇这类部件的大电流传输。塑壳尾部都预留了线束密封件的安装位置，选装防水密封堵之后就能达到IP67的防护等级，适配发动机舱、底盘这些容易溅水、落灰的安装区域，不需要额外做防水包裹处理就能满足整车的防护要求。

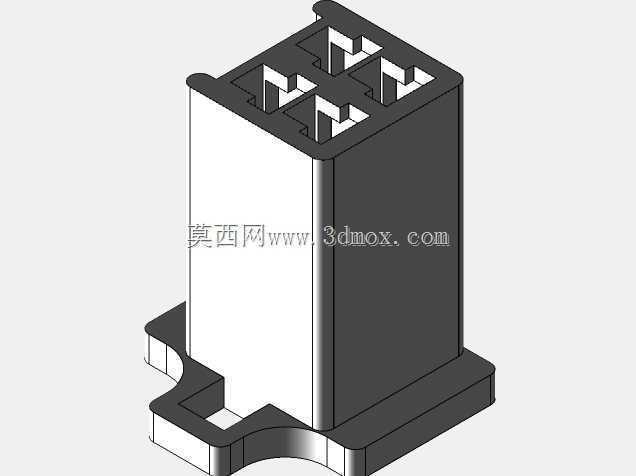

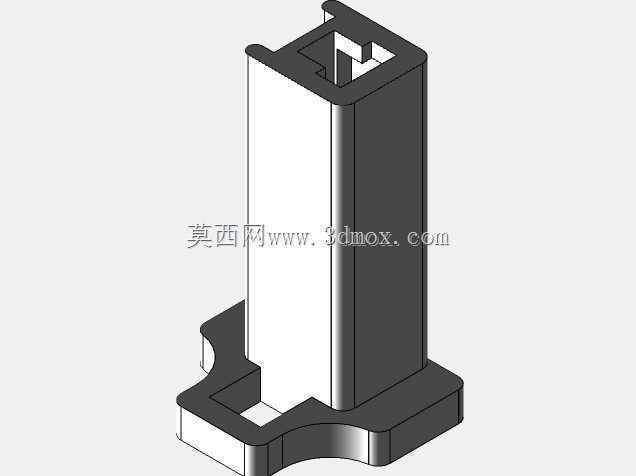

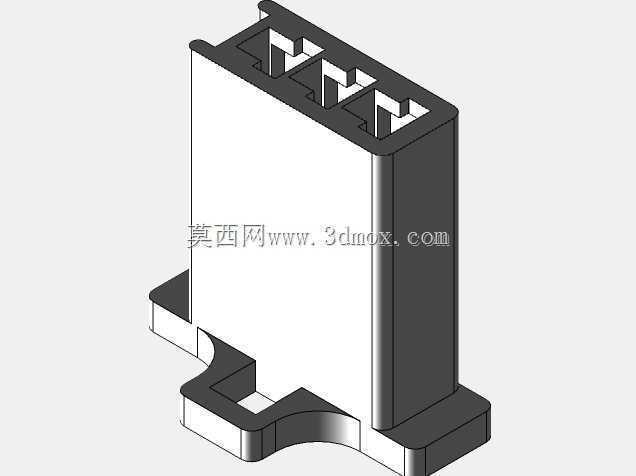

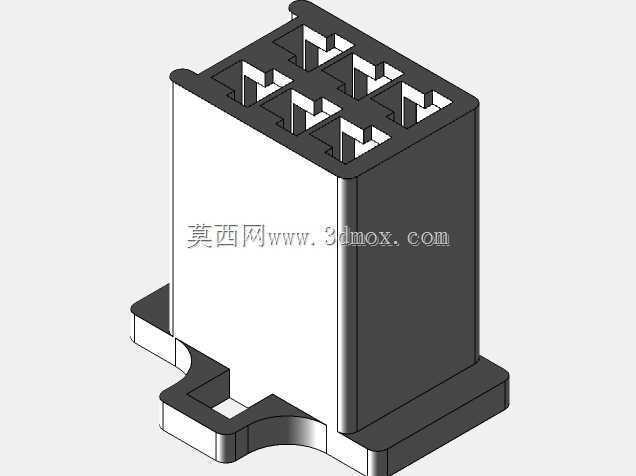

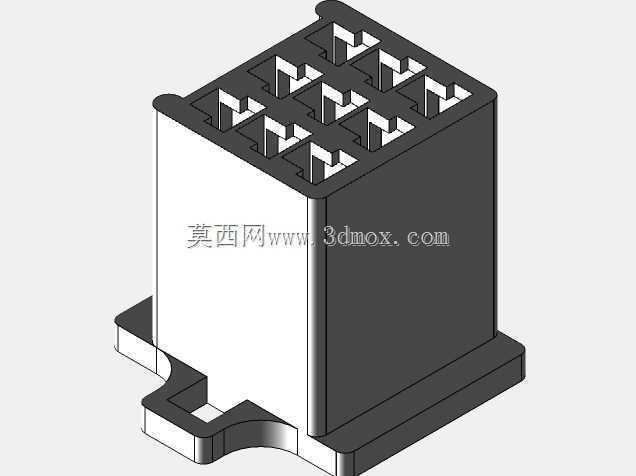

　　建模过程中，所有规格的接插件都保留了完整的安装细节，包括卡扣的弹性让位空间、端子腔的内部限位台阶、塑壳表面的加强筋结构，导入整车线束布置模型时，可以直接用来做干涉检查，验证接插件和周边钣金、内饰件的间隙是否满足装配要求，也能用来模拟线束的弯曲半径，避免因为接插件尺寸偏差导致的线束布置返工。不同规格接插件的安装固定孔位尺寸做了标准化设计，同系列的接插件可以共用支架安装孔，减少整车上线束支架的种类，降低零部件的管理成本。

　　从实际使用的可靠性角度出发，塑壳的壁厚设计在1.5mm到2mm之间，既保证了结构强度，在装配和维修时不会因为正常的插拔力出现塑壳开裂，也不会因为壁厚过大导致整体尺寸冗余，占用过多的布置空间。塑壳边缘都做了R0.5以上的圆角处理，避免装配时划伤工人的手，也不会割伤线束的绝缘层，降低线路短路的隐患。所有对插面的平面度公差控制在0.1mm以内，保证公母端对插之后接合面紧密贴合，配合密封件就能阻挡灰尘和水汽进入接插件内部，避免端子出现氧化锈蚀的问题，延长接插件的使用寿命，满足整车全生命周期的使用要求。
