踏板车比亚乔发动机化油器进气歧管结构

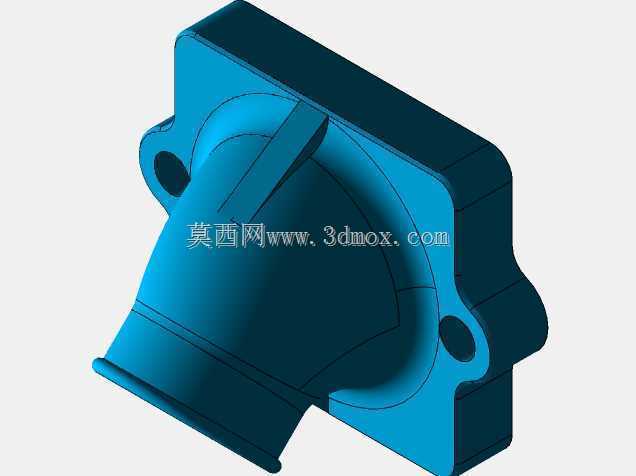

　　踏板车动力系统的进气通路设计，直接决定了化油器输出的油气混合体能否顺畅、均匀地输送至发动机燃烧室，进气歧管作为连接化油器与发动机缸头进气道的核心过渡部件，其结构合理性对小排量踏板车的动力响应、怠速稳定性、燃油雾化效率都有着不可忽视的影响。这款适配比亚乔系列踏板车发动机、匹配dell'orto phbg型化油器的进气歧管，通径设定为21mm，这个尺寸是在反复匹配该排量段发动机进气流量需求、化油器喉口流速特性后确定的，既不会因为通径过大导致低转速区间进气流速不足、油气混合不均出现怠速抖动、低扭疲软的问题，也不会因为通径过小限制高转速区间的进气充填效率，导致动力输出上限被压缩。

　　从安装边界来看，该歧管与发动机缸头连接的法兰面采用了异形定位结构，两个对称布置的安装孔位完全对应比亚乔该系列发动机缸头的原厂安装螺柱位置，法兰面的密封槽结构适配标准厚度的密封垫片，安装时无需额外改动缸头结构，直接替换原厂歧管即可完成装配，法兰面的平面度公差控制在0.05mm以内，能够有效避免装配后出现漏气问题，防止因漏气导致的空燃比异常、发动机转速不稳等故障。歧管与化油器连接的一端采用了阶梯式插口结构，外径尺寸完全匹配dell'orto phbg系列化油器的进气口内径，插口处设计有环形卡槽，用于安装固定卡箍，保证化油器安装后不会因为发动机运行的振动出现松脱、移位的情况。

　　结构设计上，这款进气歧管没有采用简单的直筒过渡结构，而是根据缸头进气道的朝向与化油器的安装空间，设计了平滑的弧形过渡通路，通路内壁全程保持顺滑的曲面过渡，没有突兀的折角或者截面突变，能够最大程度降低进气过程中的阻力，减少进气紊流的产生，让油气混合体在流经歧管的过程中保持稳定的流速，进一步提升燃油雾化的均匀度。歧管本体的壁厚设计经过了强度与热性能的双重校核，既保证了在发动机运行的高温环境下，不会因为进气负压、发动机振动出现变形、开裂的问题，也避免了壁厚过大导致的整机重量冗余，同时合适的壁厚能够减少发动机热量向化油器的传递，降低化油器出现气阻的概率，提升高温环境下车辆运行的稳定性。

　　在实际装车应用场景中，这类进气歧管多用于踏板车的动力改装、原厂故障件替换场景，21mm的通径设定刚好适配该系列发动机升级dell'orto phbg化油器后的进气需求，相比原厂小通径歧管，能够在全转速区间提供更顺畅的进气支持，尤其是在中高转速区间，能够让发动机的进气充填效率提升10%左右，对应的动力输出也会有更线性的表现。设计过程中，建模阶段优先保证了安装孔位的位置度精度，所有安装面的配合尺寸都严格按照对应配件的原厂公差带进行设定，避免出现装配干涉、密封不严的问题；曲面建模阶段采用了连续曲率的曲面构建方式，保证进气通路内壁的顺滑度，减少进气阻力；同时在歧管的外侧设置了加强筋结构，在不增加过多壁厚的前提下提升了歧管整体的结构强度，能够承受发动机运行过程中的持续振动，避免长期使用后出现断裂的问题。

　　对于三维建模从业者而言，这类小排量动力配件的建模核心不在于复杂的曲面结构，而在于对安装配合尺寸的精准把控、对实际使用场景下功能需求的落地，所有的结构设计都要服务于实际装车后的功能表现，不能只追求外观的造型而忽略了进气效率、安装适配性、结构强度这些核心性能指标。在建模过程中，需要先明确两端连接部件的配合尺寸、安装位置，再根据整车的布置空间确定歧管的走向，之后再优化内部通路的曲面形态，最后补充加强筋、卡槽这类辅助结构，每一步的设计都要对应实际的工程需求，才能做出能够直接落地使用的结构模型，而不是仅具备外观效果的展示模型。
