内燃机用铝合金活塞结构三维设计

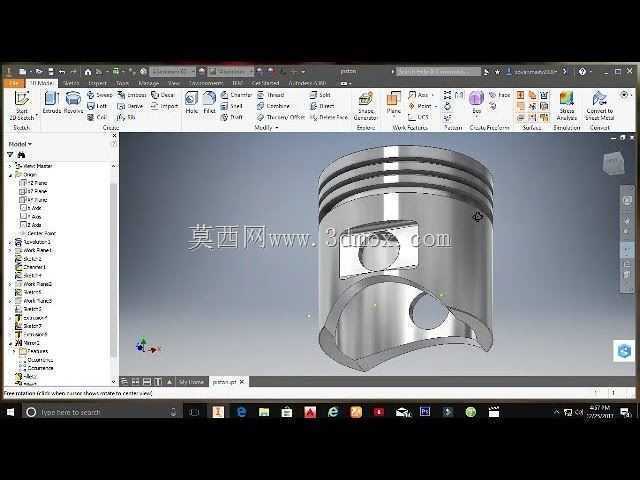

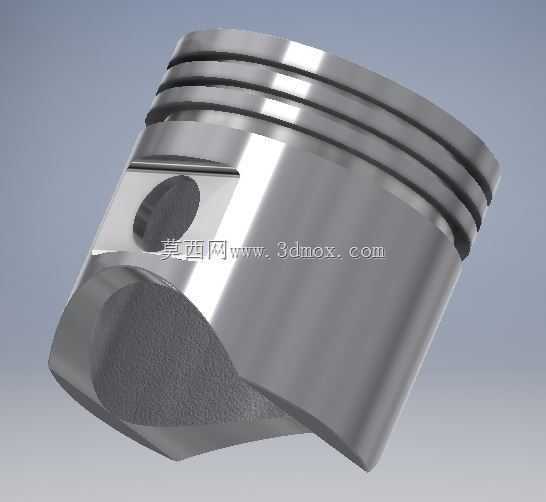

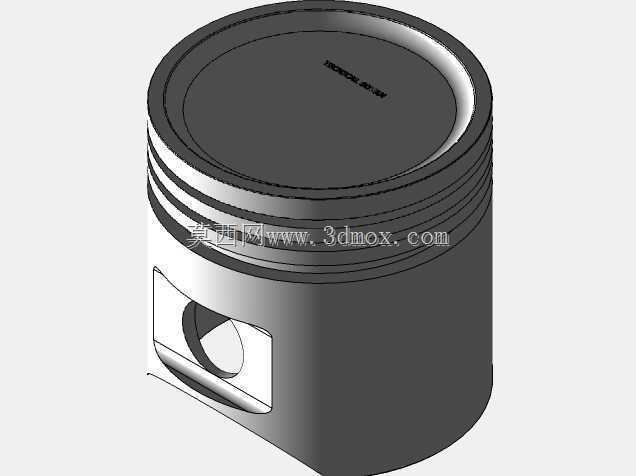

　　活塞作为内燃机核心往复运动部件，直接决定动力输出效率与整机运行可靠性，其结构设计需要同时兼顾热负荷承载、机械强度、运动导向、密封配合等多重工程需求。这款活塞的三维结构完全按照四冲程汽油机的实际工况完成参数化建模，整体采用铝合金材质对应的结构比例设计，裙部型线经过椭圆化修正，可抵消工作状态下热膨胀带来的配合间隙变化，避免冷态敲缸、热态拉缸的常见故障。

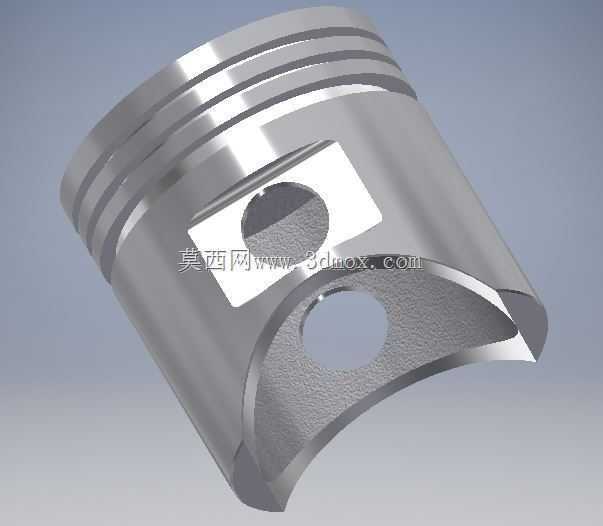

　　从安装边界来看，活塞头部设置三道环槽，最上方两道为气环安装位，最下方为油环安装位，环槽的宽度、深度以及侧隙参数完全匹配量产机型的活塞环规格，气环可在燃烧室做功行程阻断高压燃气下窜至曲轴箱，油环则可在活塞下行过程中刮除气缸壁多余润滑油，避免机油参与燃烧引发积碳问题。活塞销孔采用同轴度严格控制的通孔设计，孔端预留卡簧安装槽位，可通过弹性卡簧限制活塞销轴向窜动，避免销端刮蹭气缸内壁，销孔与活塞销的配合间隙按照热态工作温度下的膨胀量预留，保证高温工况下仍能保持合理的转动自由度。

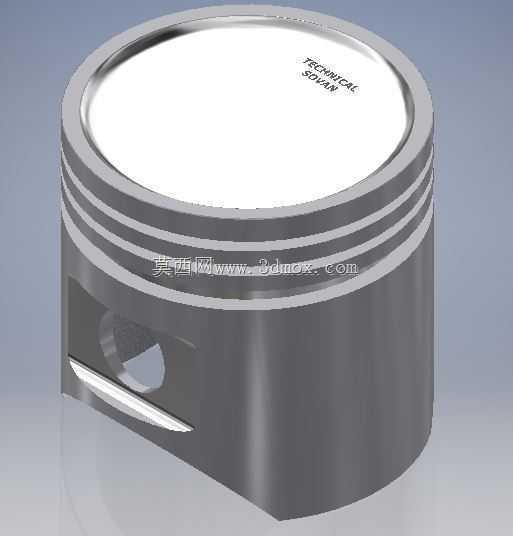

　　设计过程中重点优化了活塞顶部的燃烧室凹坑结构，凹坑的容积、曲面曲率与压缩比参数严格匹配对应排量的汽油机设计要求，可引导进气行程的涡流形成，让燃油与空气混合更充分，提升燃烧效率同时降低尾气排放中的颗粒物含量。活塞裙部的承压面做了微纹理处理的结构预留，实际生产中可通过石墨涂层喷涂降低摩擦系数，侧推力传递过程中可减少裙部与缸壁的磨损量，延长整机大修间隔。

　　从实际应用场景来看，这款活塞结构可直接适配小排量乘用车汽油机、通用小型汽油机、摩托车发动机等多款动力设备，建模过程中所有圆角、倒角、退刀槽结构都按照实际机加工工艺要求设置，没有出现无法开模、无法机加工的不合理结构。活塞的总高度、压缩高度、裙部直径、销孔中心距等核心尺寸都符合行业通用的安装互换要求，可直接用于同缸径机型的改型设计参考，也可作为教学演示模型用于讲解内燃机曲柄连杆机构的运动原理。

　　在运动仿真层面，该模型的质量分布、质心位置都按照实际铝合金活塞的密度参数设置，可直接导入多体动力学软件完成曲柄连杆机构的运动学、动力学仿真，计算不同转速下的往复惯性力、侧推力大小，为曲轴平衡块设计、气缸体强度校核提供准确的载荷输入参数。活塞的壁厚分布采用渐变设计，头部壁厚大于裙部壁厚，既保证头部承受高温高压燃气冲击的强度，又能控制整体重量，降低往复运动惯性力对曲轴轴承的冲击载荷。油环槽内设置的回油孔结构也在模型中完整还原，可让油环刮下的多余机油通过回油孔直接回流至曲轴箱油底壳，避免机油在环槽内积碳引发活塞环卡滞故障。
