带安装法兰的传动齿轮箱端盖结构

　　在各类传动设备的箱体结构中，端盖类零件是保障传动系统稳定运行的核心基础部件，这款齿轮箱端盖主要适配中小功率的齿轮传动箱体，常见于小型减速装置、动力传输单元、机电一体化传动模组的箱体端部封装场景。从实际装配需求来看，这类端盖首先承担的是箱体端面的密封功能，阻隔外界粉尘、水汽进入齿轮啮合腔，同时避免腔体内润滑脂或者润滑油向外渗漏，其次要为箱体内的传动轴端部提供径向定位支撑的基准面，部分同结构端盖还会集成油封安装位，适配接触式密封件的装配公差要求。

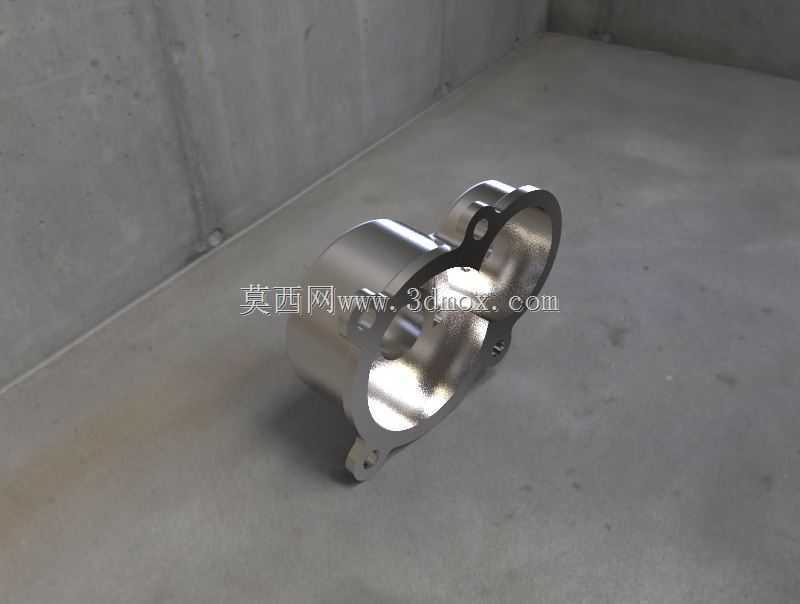

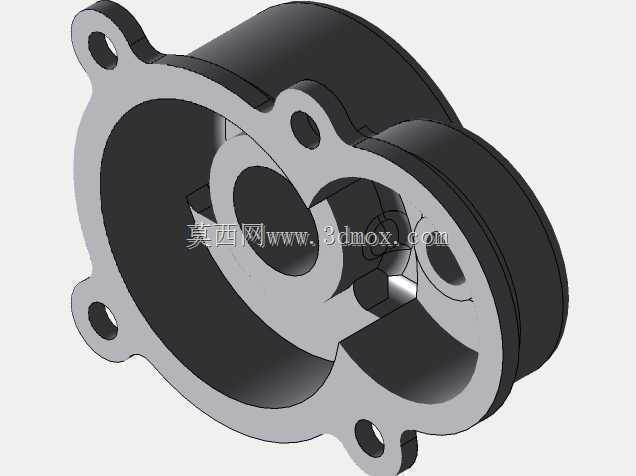

　　从结构设计逻辑来看，这款端盖采用了一体化铸造成型后机加工的工艺路线，主体为带阶梯内孔的回转式基体，外侧延伸出带安装孔的定位法兰，法兰上的安装孔位置经过公差匹配，能够和箱体端面的螺纹孔完全对位，装配时无需额外调整孔位即可完成预装。内孔的阶梯结构分别对应不同的装配需求：最外侧的大直径台阶用于安装骨架油封，中间的台阶面用于贴合轴承外圈端面，实现轴承的轴向限位，最内侧的小直径孔则用于避让传动轴的伸出段，避免轴体转动时和端盖发生摩擦干涉。法兰盘的厚度经过强度校核，在螺栓预紧力作用下不会发生翘曲变形，保证端面和箱体结合面的贴合度，密封面的平面度控制在0.02mm以内，配合密封垫片可以实现可靠的静密封效果。

　　在安装边界方面，这款端盖的法兰外圆尺寸适配对应型号齿轮箱的箱体端面外径，安装孔的中心距严格匹配箱体端面上的螺纹孔分布圆直径，装配时螺栓穿过法兰上的光孔拧入箱体螺纹孔，拧紧力矩按照螺栓等级控制在合理区间，避免力矩过大导致端盖开裂或者力矩不足导致密封失效。端盖装入箱体后，内孔和传动轴的同轴度公差控制在0.03mm以内，保证油封唇口和轴表面的均匀接触，避免偏磨导致的密封失效问题。从实际使用场景来看，这类端盖广泛应用在小型交流稳压设备配套的传动减速单元、小型输送线的动力头齿轮箱、自动化设备的小型传动模组中，能够在-20℃到80℃的工作环境温度下长期稳定运行，适配矿物基润滑油、锂基润滑脂等常见的工业润滑介质，不会和密封件、润滑介质发生相容性问题。

　　设计过程中需要重点考量几个核心维度：首先是安装法兰的刚度，若法兰厚度不足，螺栓拧紧后会出现端面变形，导致密封面出现间隙，引发渗漏问题；其次是内孔各台阶的同轴度，若同轴度超差，会导致油封偏磨、轴承定位偏移，轻则出现密封漏油，重则导致齿轮啮合错位，引发传动噪音增大、齿轮磨损加快等问题；再者是密封槽的尺寸公差，若油封安装槽的直径、宽度公差超差，会导致油封压缩量过大或者过小，压缩量过大会加速油封老化，压缩量过小则无法实现有效密封。另外，端盖的减重设计也需要兼顾强度要求，在非配合面可以设置合理的减重凹腔，降低零件整体重量，但不能破坏法兰和密封面的结构刚度，避免加工和装配过程中出现变形。

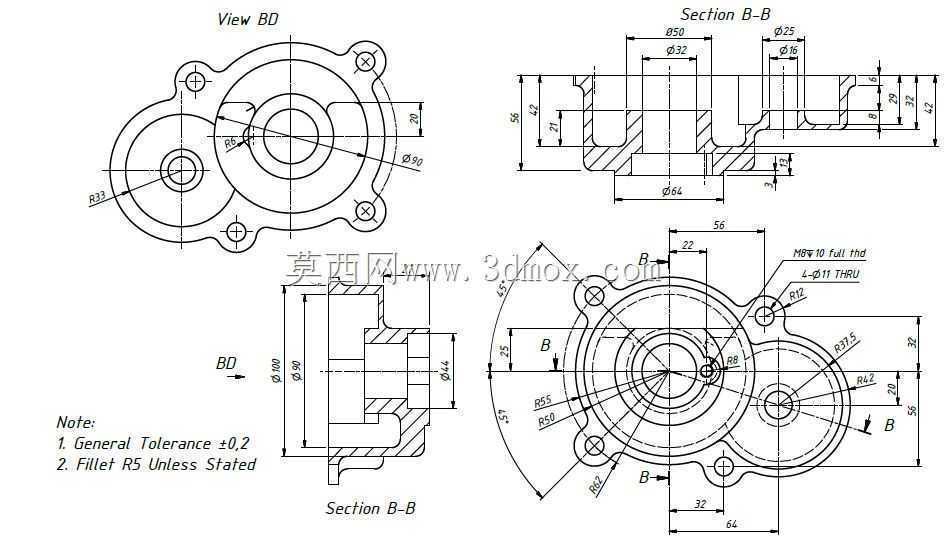

　　从三维建模的角度来看，这类零件的建模需要先绘制法兰端面的安装孔分布草图，确定各安装孔的位置和尺寸，再通过回转特征生成端盖的主体基体，之后切除出内孔的各阶梯结构，最后对安装孔、密封槽等特征进行细化，建模过程中需要重点标注各配合面的形位公差，包括密封面的平面度、内孔和安装定位面的同轴度、法兰端面和内孔轴线的垂直度等，这些公差参数直接决定了零件加工后的装配适配性。在实际选型替换时，需要重点核对端盖的法兰安装孔中心距、内孔各台阶的直径和深度、密封位的尺寸参数，确保替换件和原箱体、轴系零件的尺寸完全匹配，避免出现装配干涉或者密封失效的问题。
