内燃机用活塞头三维结构设计

　　在往复式动力机械的核心运动副中，活塞头是直接承接燃烧做功压力、完成能量转换的关键构件，其结构合理性直接决定动力单元的输出效率、运行寿命与密封可靠性。从实际工程应用场景来看，这类活塞头广泛适配小排量通用内燃机、小型空气压缩机以及往复式泵体的动力端，在工作过程中需要承受周期性变化的高温燃气冲击、往复惯性力以及侧向挤压力，同时要配合活塞环完成燃烧室与曲轴箱之间的动密封，避免燃气下窜与润滑油上烧的问题。

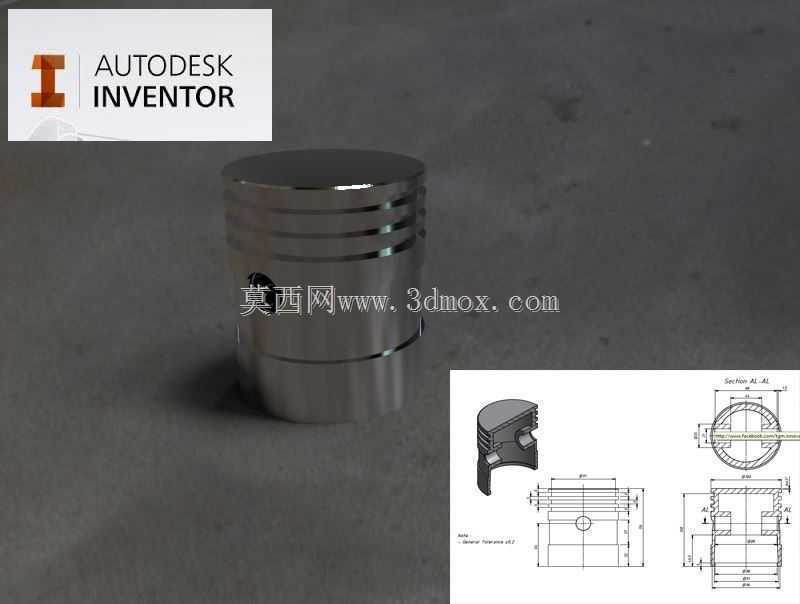

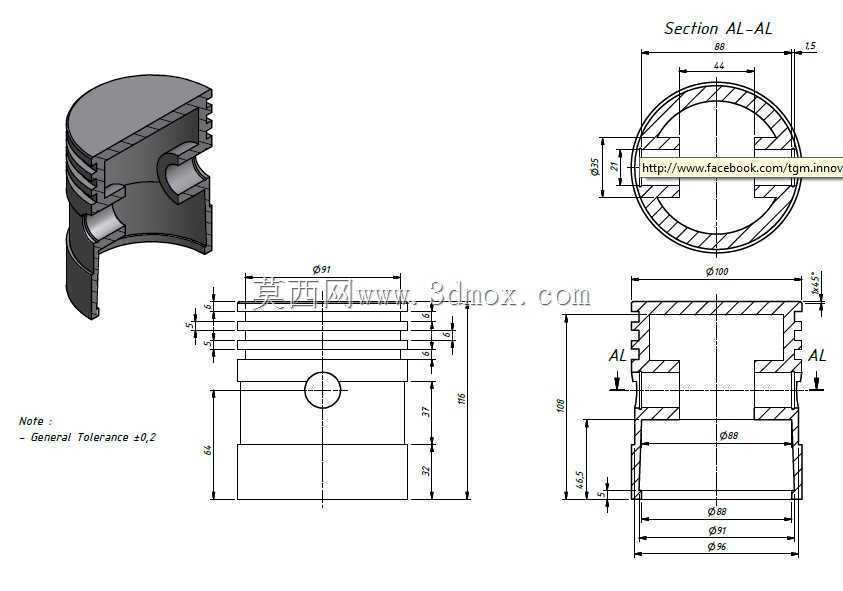

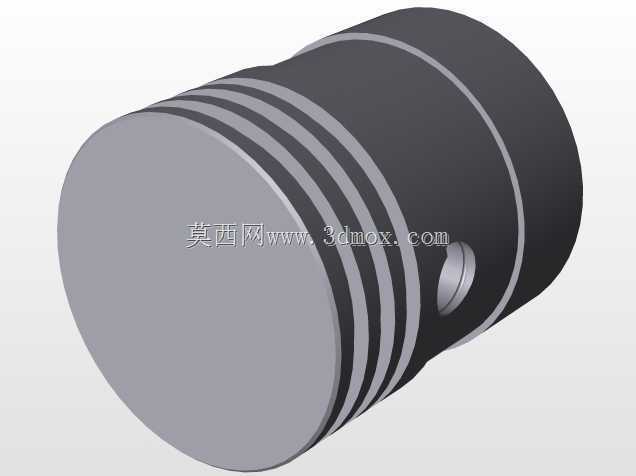

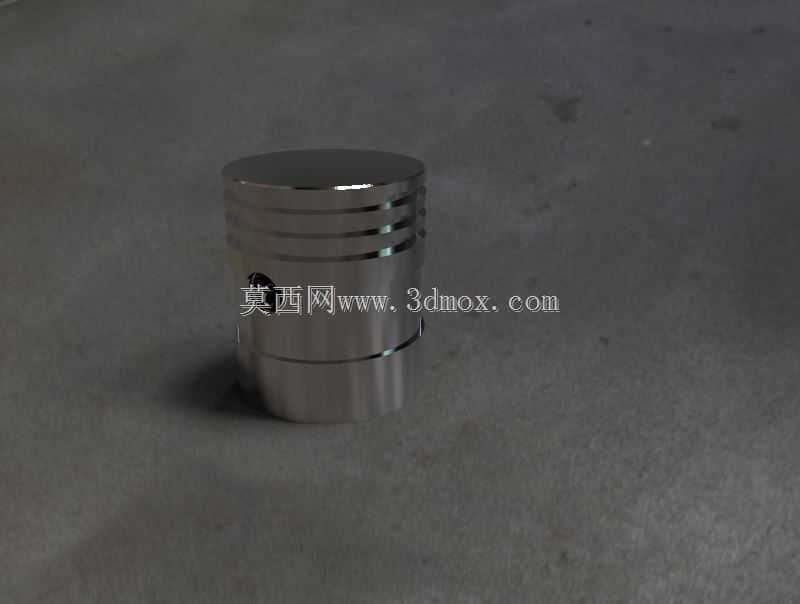

　　本次设计的活塞头采用整体式圆柱结构，头部设置多道环槽结构，用于安装气环与油环，环槽的宽度、深度以及相邻环槽的间距经过匹配计算，既保证活塞环安装后有足够的弹性胀紧量贴合气缸壁，又预留了热膨胀间隙，避免高温工况下环槽卡滞导致密封失效。活塞销孔设置在裙部上方位置，孔位同轴度、圆柱度公差严格控制在适配通用动力设备的精度范围内，保证活塞销穿装后，活塞与连杆之间的摆动灵活无卡滞，同时能均匀传递做功过程中的冲击力。裙部型线采用微变椭圆设计，在冷态下预留合理的配缸间隙，当设备运行达到工作温度后，裙部受热膨胀能均匀贴合气缸内壁，既避免冷启动敲缸，又能防止热态下拉缸故障。

　　从安装边界来看，活塞头的外径尺寸适配对应缸径的气缸套，总高度满足活塞在上止点、下止点位置时，不与气缸盖、曲轴平衡块发生运动干涉，环岸厚度经过强度校核，能承受最高燃烧压力下的冲击载荷，不会出现环岸断裂的失效问题。设计过程中重点考虑了热负荷分布特性，活塞顶部作为直接接触高温燃气的区域，壁厚设置兼顾导热效率与结构强度，能将燃烧产生的热量快速通过活塞环传递到气缸壁，再经由冷却系统带走，避免活塞顶过热产生热变形甚至烧蚀。裙部表面的结构设计兼顾导向作用，在活塞往复运动过程中承担侧向力，保持活塞运动轨迹与气缸轴线重合，减少偏磨现象。

　　在实际选型匹配过程中，需要结合设备的压缩比、额定转速、燃烧介质特性确认活塞的尺寸参数与材质适配性，不同工况下活塞环槽的数量、位置会有对应调整，比如高负荷工况下会增加一道气环提升密封性能，低转速大扭矩工况下会适当加厚环岸提升结构强度。该活塞头的三维结构完整还原了实际加工需要的所有特征，包括环槽的退刀结构、销孔的倒角、活塞顶部的型面细节，可直接用于后续的工程出图、装配干涉校验以及运动仿真分析，帮助设计人员快速完成动力单元的整体匹配，减少重复建模的工作量，在进行虚拟装配时，可以直接导入对应连杆、活塞销、活塞环、气缸套等配套零件，验证运动行程内的间隙是否合理，检查是否存在运动干涉，提前规避设计阶段的潜在问题。
