汽车产线车身移位防滑作业小车结构

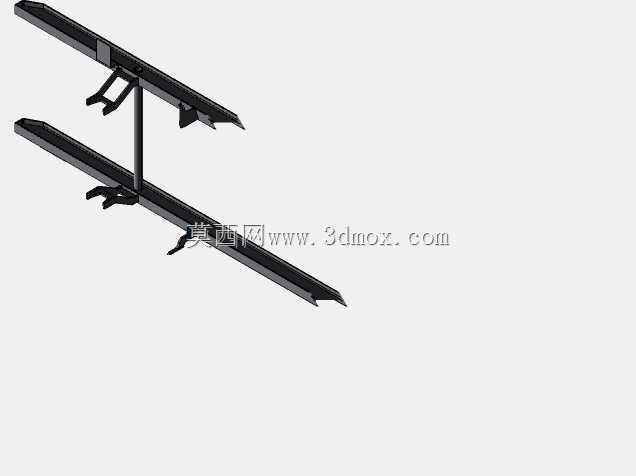

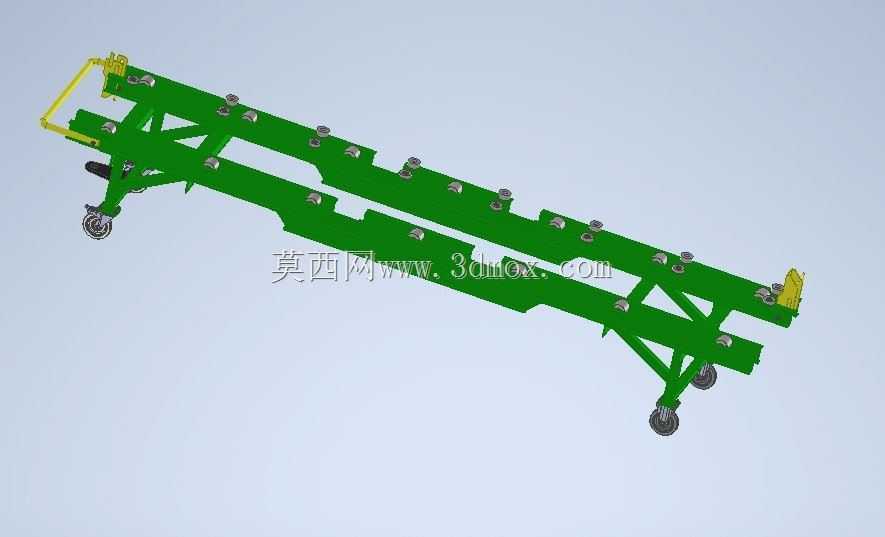

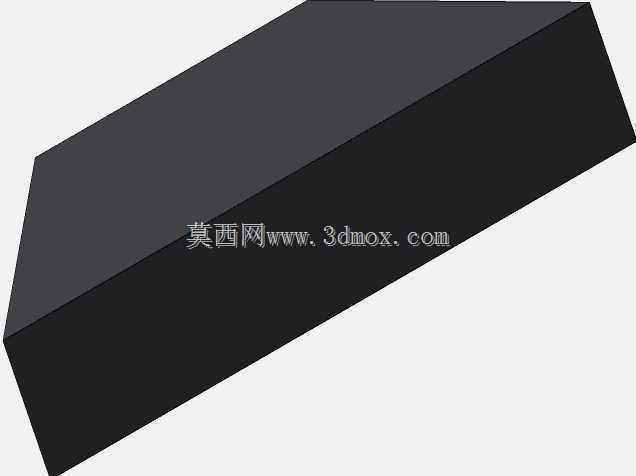

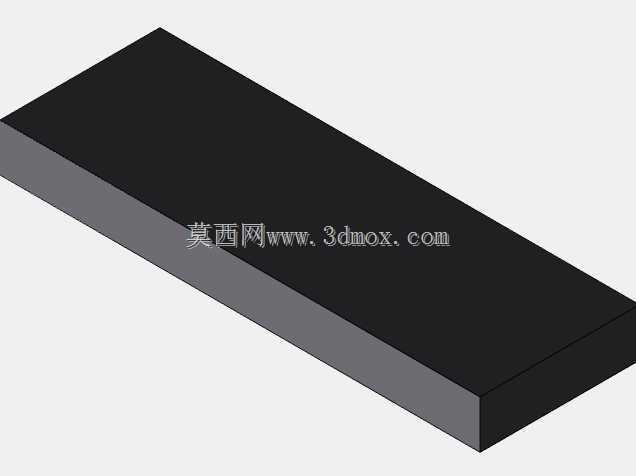

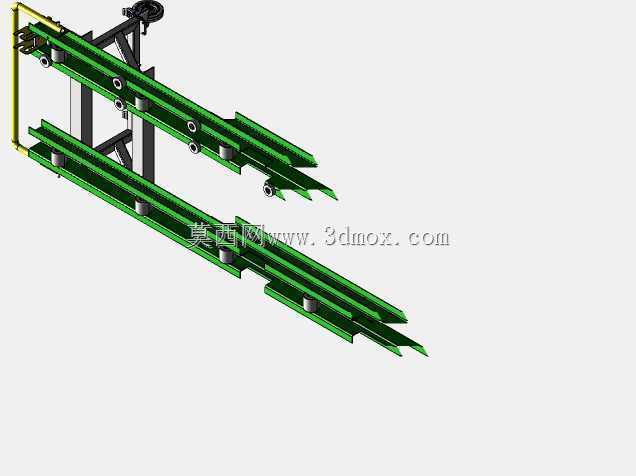

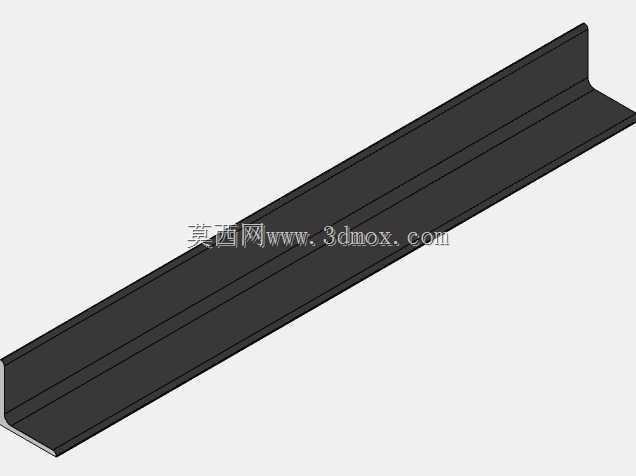

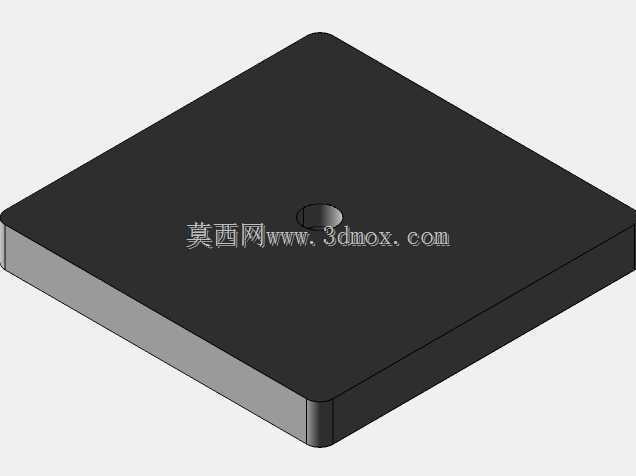

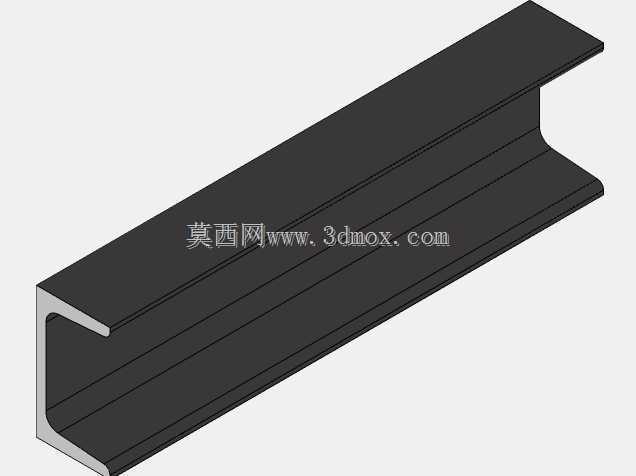

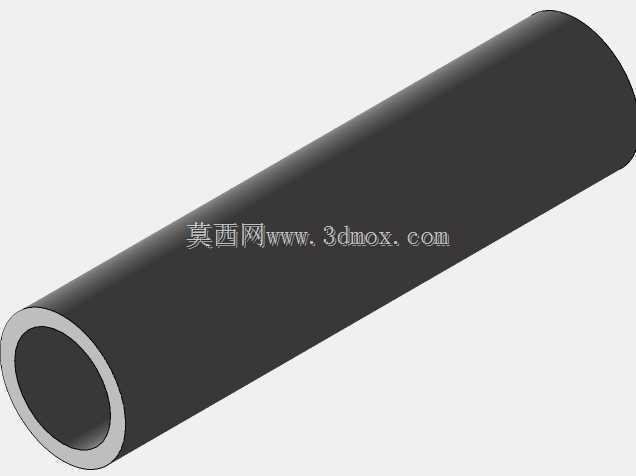

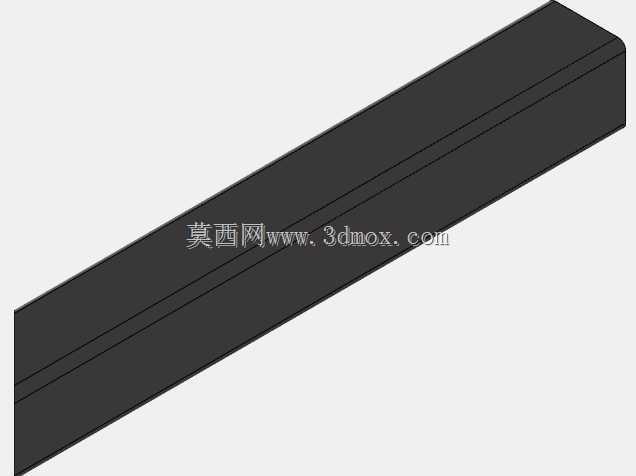

　　在汽车整车制造的焊装、涂装以及总装车间的跨工位转运环节，白车身或已完成部分装配的车身总成移位时，常因支撑接触面摩擦力不足出现滑移偏移，轻则导致定位销对位偏差影响后续装配精度，重则造成车身表面磕碰、工装夹具损伤，这款防滑作业小车正是针对该类场景开发的专用移位承载装置。从结构设计逻辑来看，整车框架采用矩形钢管拼焊成型，摒弃了传统平板转运车的光面承载设计，所有与车身底部支撑点接触的位置都设置了带防滑纹理的承载垫块，垫块材质选用耐油耐磨的聚氨酯复合材料，邵氏硬度控制在65-70A区间，既可以避免刚性接触刮伤车身底盘的电泳层或冲压件表面，又能通过接触面的微观形变增大静摩擦系数，在3°以内的车间地面坡度工况下，即使不加装额外锁止结构，

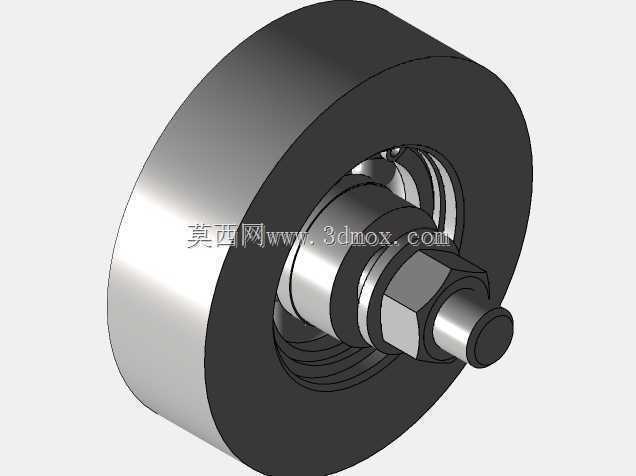

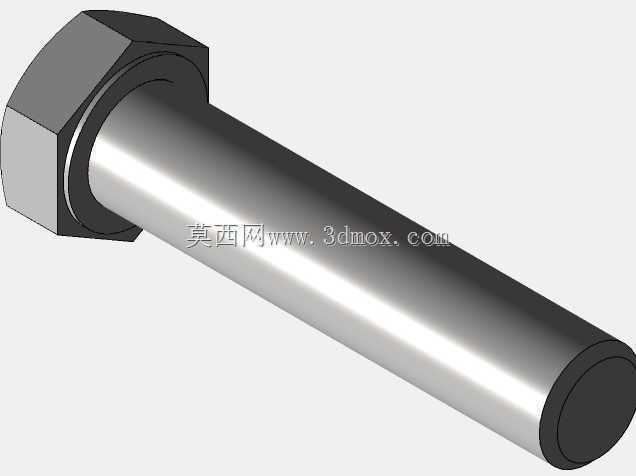

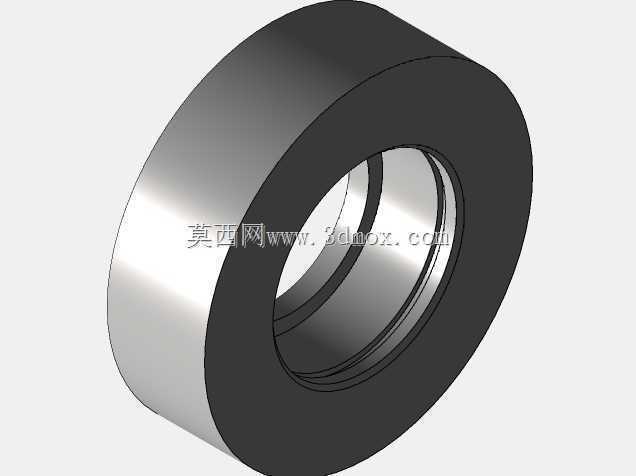

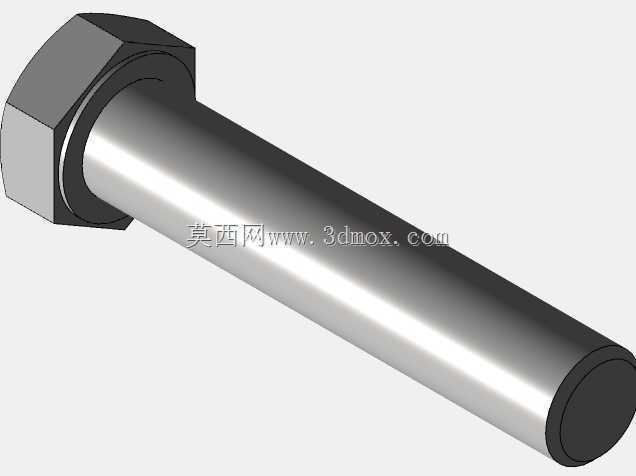

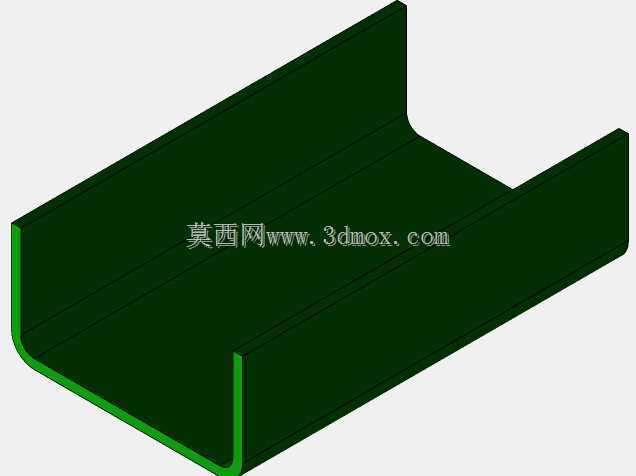

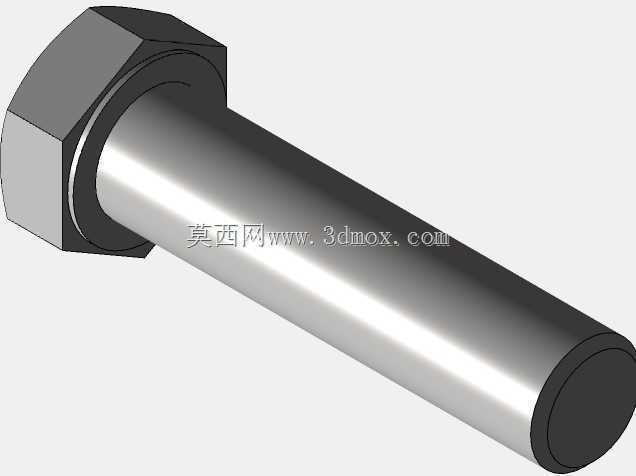

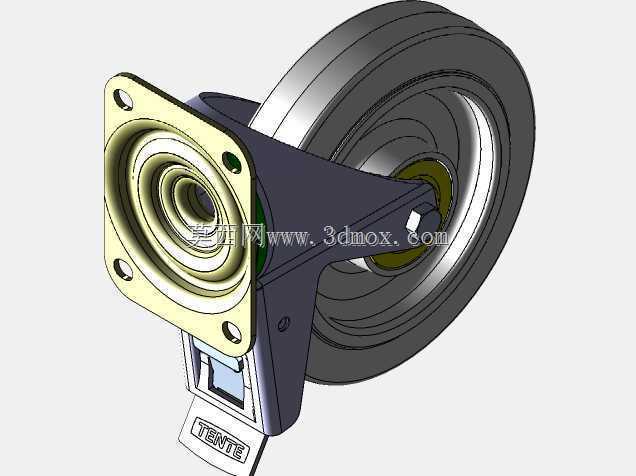

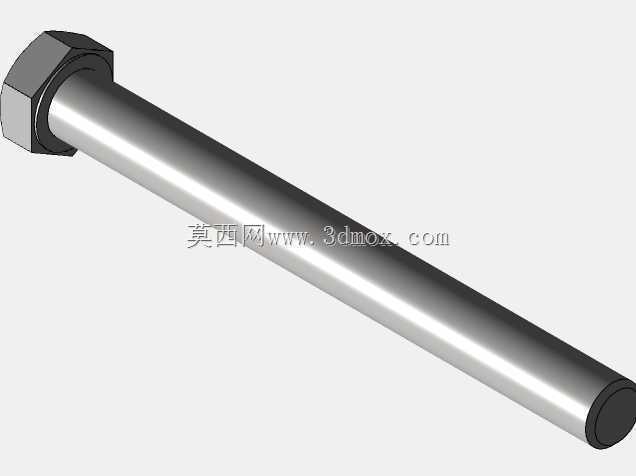

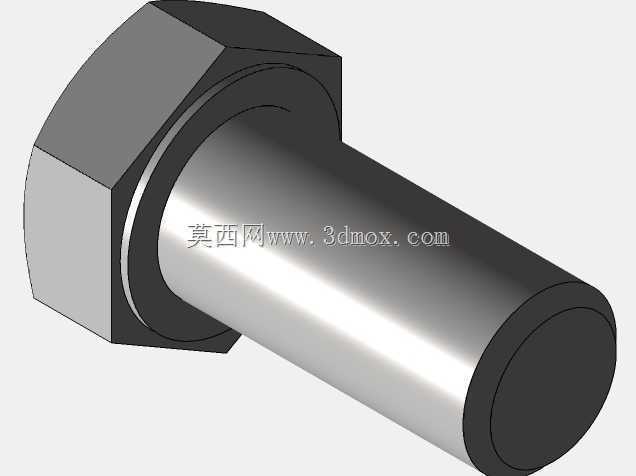

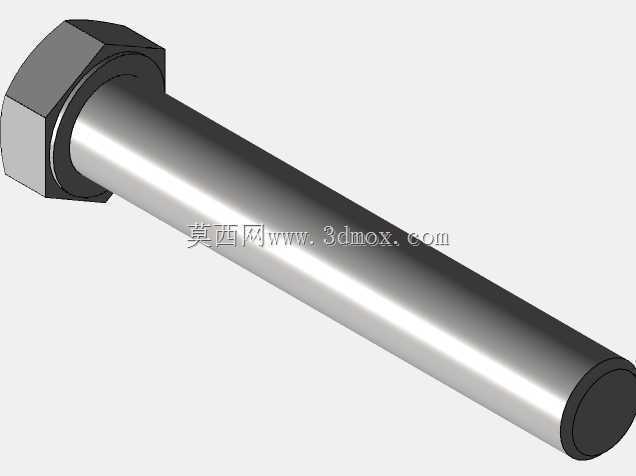

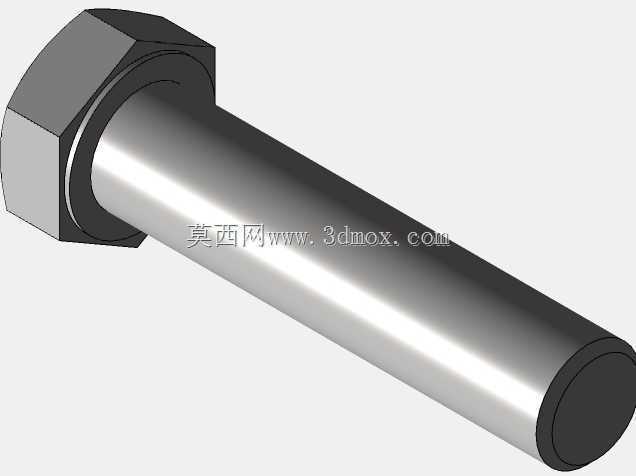

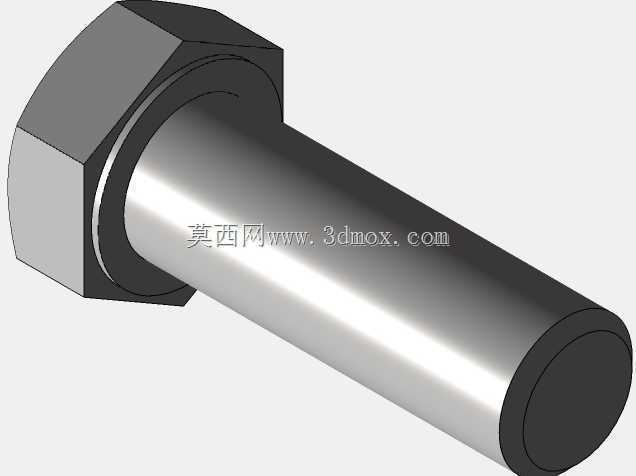

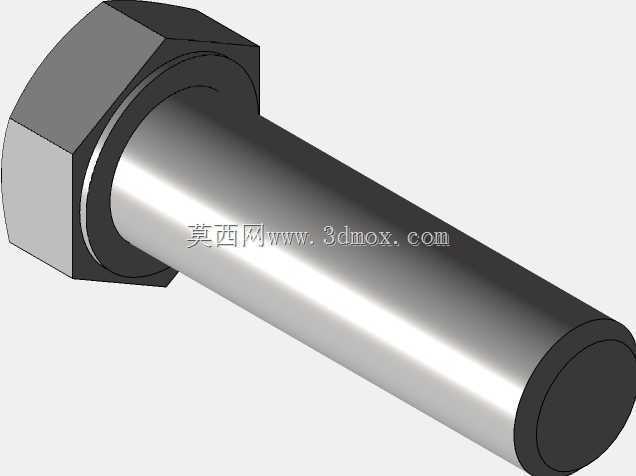

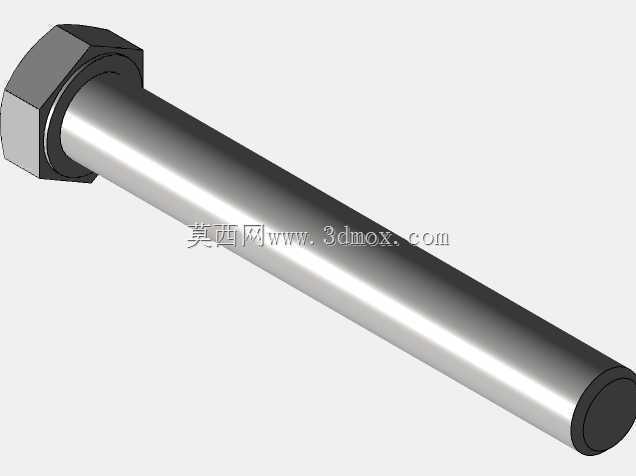

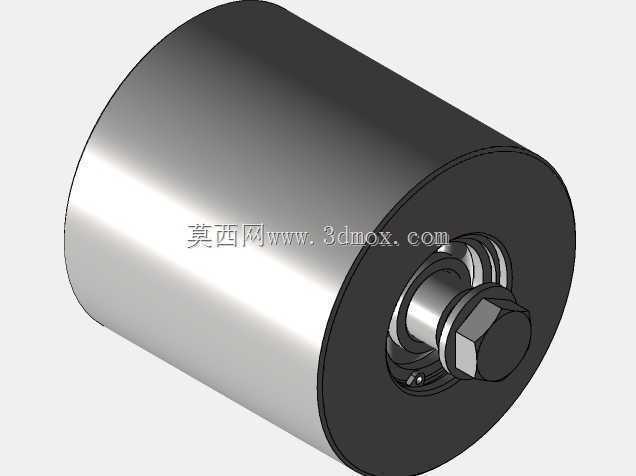

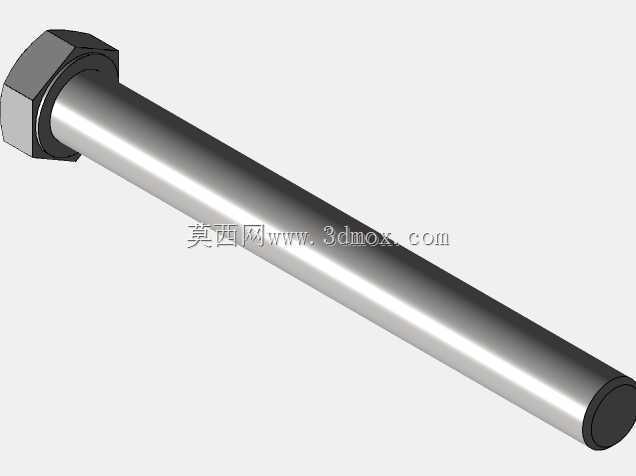

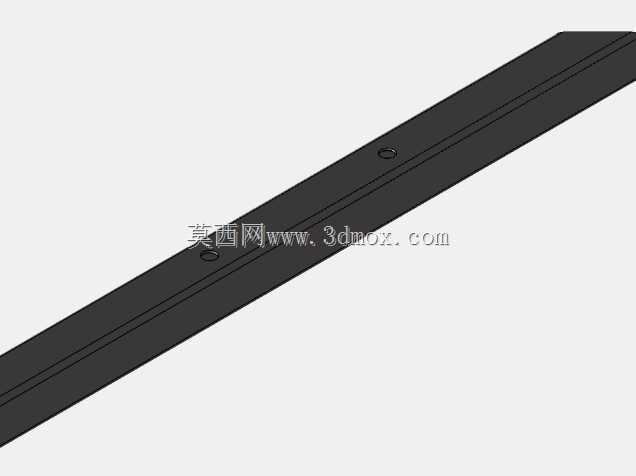

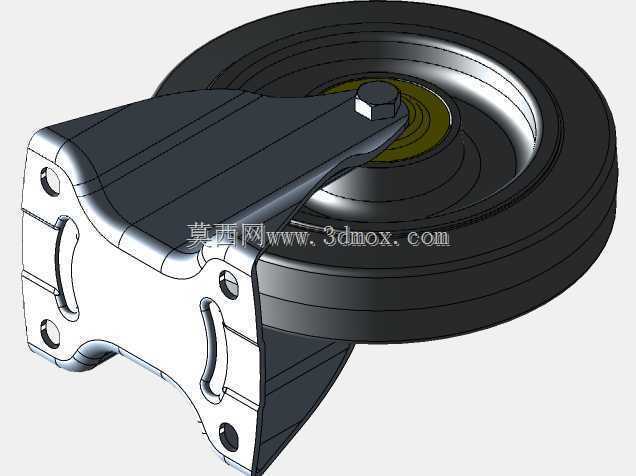

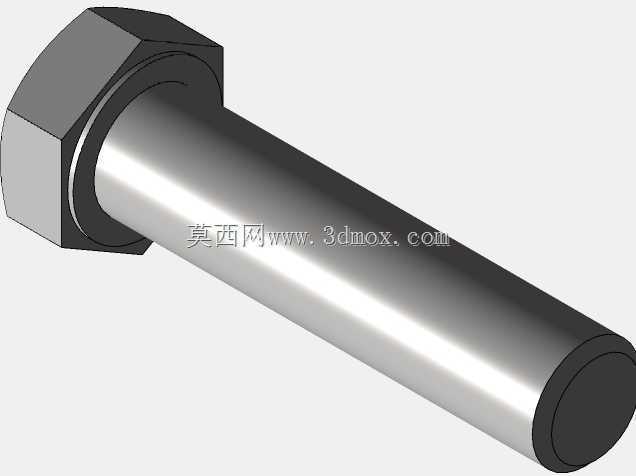

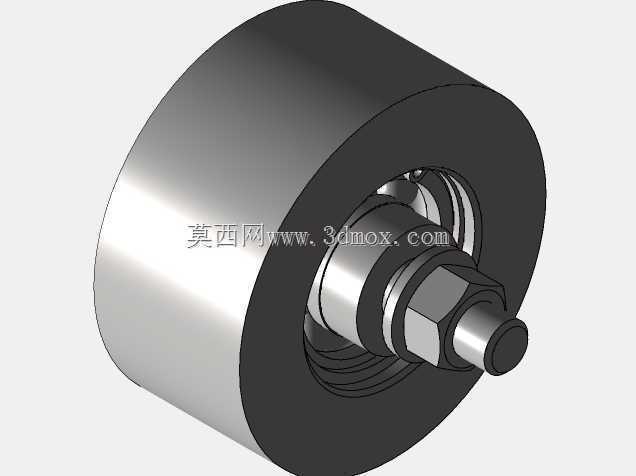

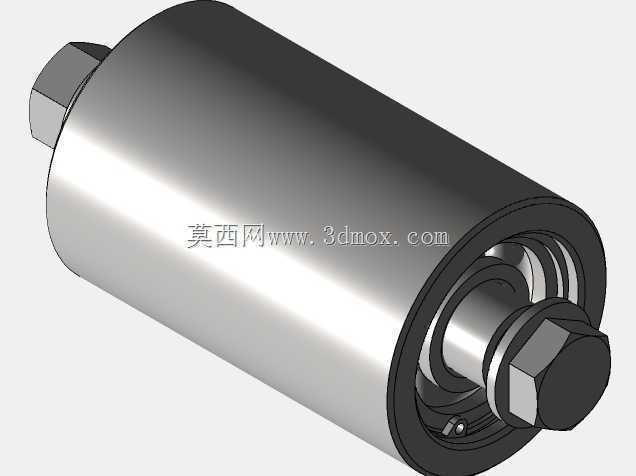

　　也能保证承载状态下的车身不会出现相对滑移。考虑到不同车型的底盘支撑点位置存在差异，小车的承载垫块安装位预留了横向与纵向的调节滑槽，滑槽采用T型槽结构，配合M12的T型螺栓实现垫块位置的无级调整，调节范围覆盖A0级到B级乘用车的底盘支撑点间距，无需更换工装即可适配多车型共线生产的转运需求，这一设计也大幅降低了产线换型时的工装调整时长，单台小车的垫块位置调整可在10分钟内完成，无需额外借助专用工装工具。行走部分采用四个带刹车的聚氨酯脚轮，其中两个为定向轮布置在小车行进方向的后端，两个为万向带刹车轮布置在前端，既保证了长距离移位时的直线行进稳定性，又能在工位对位时灵活调整角度，脚轮的单轮额定承载为800kg，整车额定承载可达2.5t，

　　完全覆盖常规乘用车白车身以及带部分内饰装配的车身总成重量需求。整车的外形尺寸控制在长1800mm、宽1200mm、高度320mm，这个高度设计刚好匹配车间现有大部分车身吊具的下放高度，以及总装线边的车身支撑马凳高度，转运时无需额外调整吊具行程，也能直接将车身从小车平移到线边支撑位，减少二次举升的操作步骤。车架主体的焊接位置全部做了去应力处理，焊接完成后整体经抛丸除锈再喷涂环氧防锈底漆与聚氨酯面漆，可适应车间内焊渣飞溅、油污滴落、清洗液喷淋的复杂工况，长期使用不会出现漆面脱落、框架锈蚀变形的问题。在车身对位引导方面，小车的四个承载位内侧都设置了锥形导向块，导向块的锥面角度为15°，当吊具将车身下放至距离承载面100mm高度时，

　　即使存在±30mm的位置偏差，导向块也能引导车身底部的支撑位精准滑落到防滑垫块上，降低对位操作的难度，减少反复调整吊具位置的时间。车架的前后两端都设置了嵌入式的牵引挂钩，既可以人工推行移位，也能配合车间内的AGV牵引挂钩实现自动化转运，挂钩的承重能力与整车额定承载匹配，牵引时不会出现挂钩变形或脱落的问题。针对涂装车间的使用场景，小车的所有转动部件都加装了耐高温的密封防尘盖，可承受180℃的烘干房环境温度，不会因高温导致润滑脂流失、脚轮转动卡滞，同时整车结构无卫生死角，表面光滑平整，不会积存漆雾或清洗废液，日常清洁维护仅需用高压气枪或高压水枪冲洗即可。从实际使用的工况验证来看，这款小车在承载2t重量的车身时，推行阻力小于150N，单人即可轻松完成移位操作，防滑垫块在干燥、少量油污、少量水渍的接触面状态下，静摩擦系数均大于0.6，即使在急停、过车间地面伸缩缝的冲击工况下，车身与小车之间也不会出现超过2mm的相对位移，完全满足汽车制造车间内跨工位车身转运的防滑承载需求，同时整体结构没有复杂的传动或电控部件，故障率极低，日常仅需定期检查脚轮润滑状态与垫块磨损情况即可，维护成本远低于带动力的自行式转运台车，非常适合多车型混线生产的整车制造车间作为通用移位工装使用。
