日产Z系列车型圆形金属车标立体设计

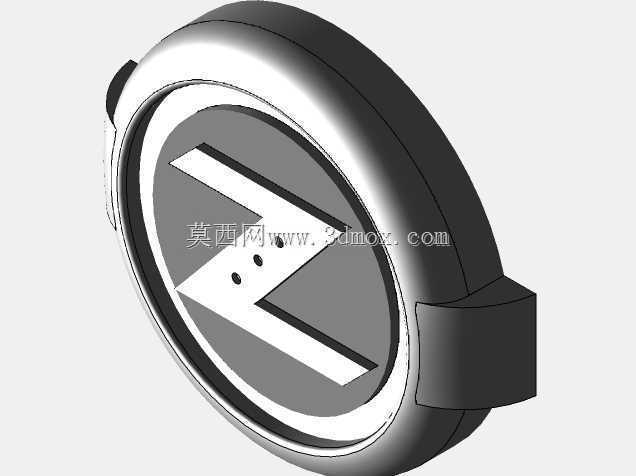

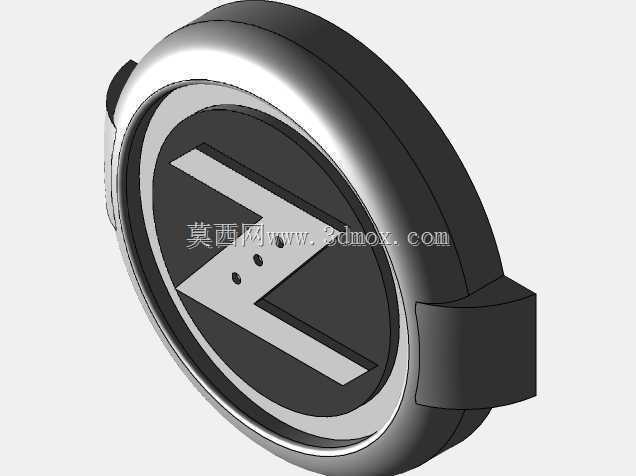

　　这款圆形金属标识的设计，最初是面向跑车爱好者的个性化改装场景做的入门级建模参考，日常做改装件方案展示、车友周边文创开发的时候，这类标识模型可以直接嵌入到整车外观装配场景里，不用再从零开始描线建曲面，能省不少前期方案迭代的时间。很多刚接触曲面建模的从业者，刚上手做回转类带浮雕特征的零件时，很容易在曲面衔接处出现曲率断层，这个标识的建模逻辑刚好可以作为基础练习案例：外圈的环形包边用回转特征做基础胚，边缘做了小半径的圆角过渡，既避免了锐边的应力集中问题，也还原了金属车标常见的圆润包边质感，实际量产的时候这种结构也方便冲压成型，不会出现边角料撕裂的问题。中间的黑色填充区域是下沉式的台阶结构，和外圈金属环的配合间隙控制在0.15mm左右，

　　不管是做塑料电镀还是金属压铸的工艺方案，这个间隙量都能保证装配的时候不会出现卡滞，也不会因为间隙过大露出内部的粘接胶层。核心的Z形浮雕特征，做了0.8mm的凸起高度，边缘做了0.2mm的倒角，既保证了触摸的时候有清晰的立体感，也不会因为凸起过高在洗车或者日常擦拭的时候被刮蹭掉漆，两个小的定位凹点是做背胶定位用的，实际装车的时候对准车身安装位的定位凸点，就能保证标识安装后不出现歪斜，不用反复调整位置。安装边界方面，整个标识的外圆直径控制在75mm，背部的安装平面做了全平处理，适配绝大多数跑车前脸、尾箱盖或者侧裙的安装曲面曲率，只要安装面的弧度落差不超过2mm，直接用背胶粘贴就能保证贴合度，不会出现边缘翘边的问题。做这类标识建模的时候，

　　很多新手会直接把Z字的边缘做直角处理，实际渲染或者打样的时候就会发现边缘的光影非常生硬，完全没有金属标识的厚重感，这个模型里的Z字特征侧面做了1度的拔模斜度，不管是后续做CNC手板打样还是开模量产，都能顺利脱模，不会出现特征拉伤的问题。外圈两侧的固定耳结构，是给需要螺丝固定的改装场景预留的，每个固定耳上做了3mm的安装孔位，孔位边缘做了沉台设计，螺丝安装后不会突出标识表面，保证整体外观的平整性。日常做整车外观评审的时候，把这个标识模型装配到对应的格栅或者尾箱位置，可以直观验证标识和周边曲面的匹配度，检查不同光线角度下标识的光影反射是否和车身线条协调，避免实车装配后才发现标识大小不合适、和周边特征冲突的问题。

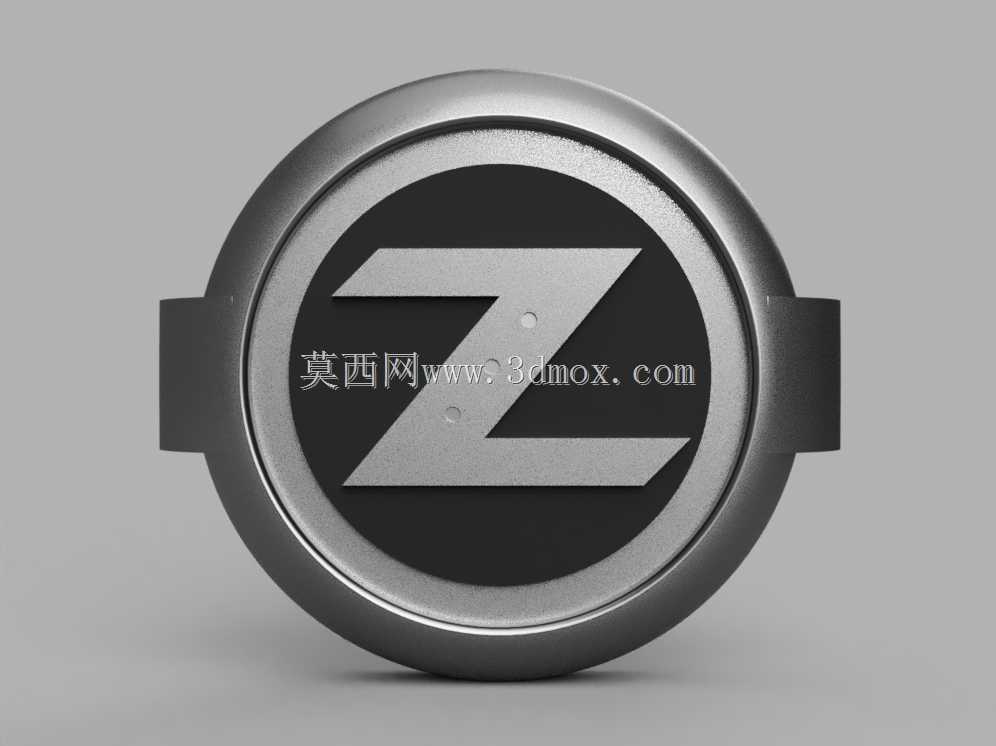

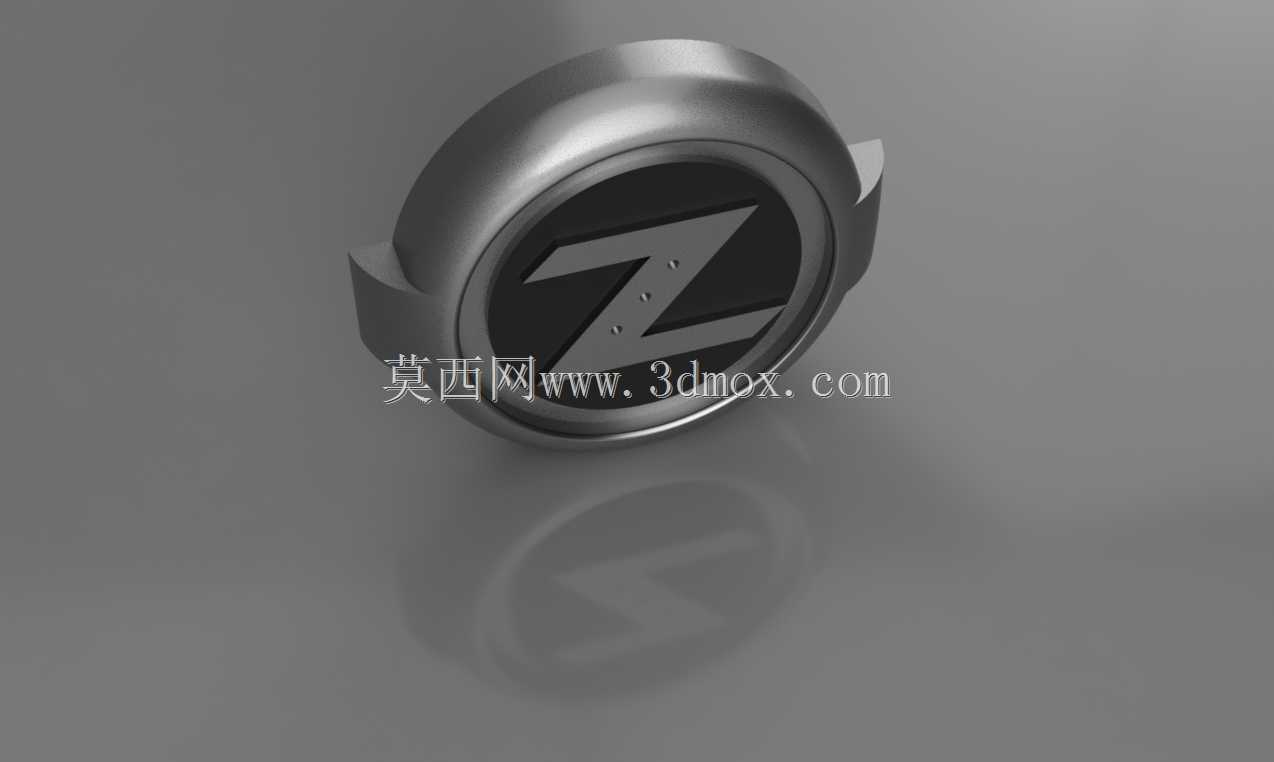

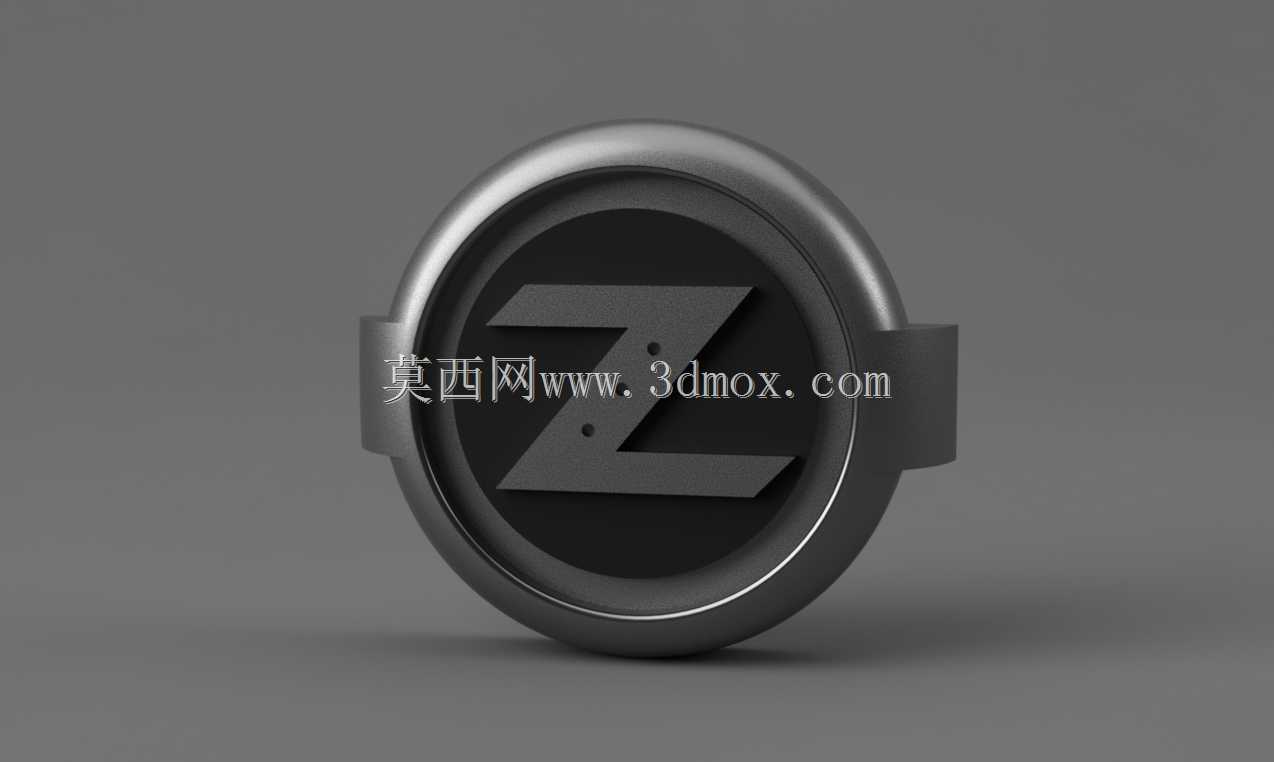

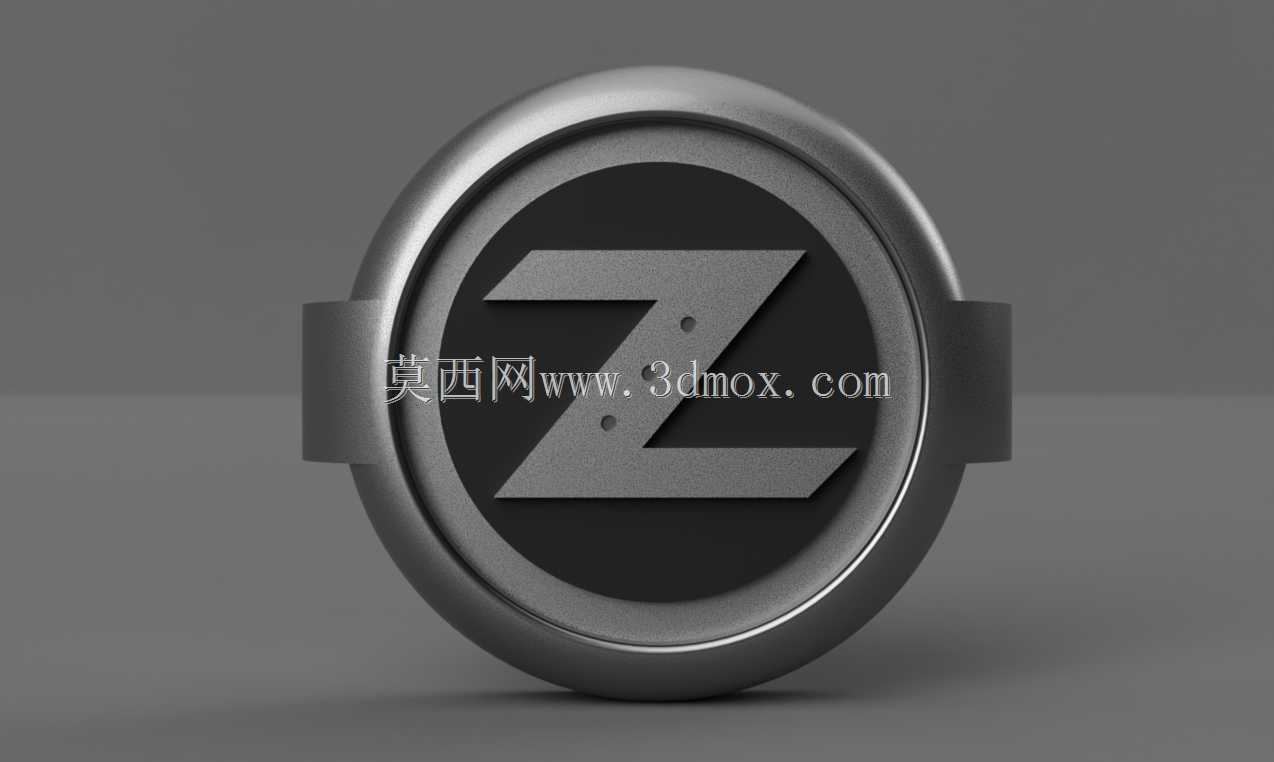

　　另外在做改装件的宣传渲染图时，这个模型的材质分区已经做了明确划分，外圈金属环可以直接赋予镀铬或者磨砂金属材质，中间下沉区域赋予哑光黑塑料材质，Z字浮雕和外圈做同材质处理，不用再重新拆分曲面，能大幅缩短渲染出图的时间。需要注意的是，这个模型的尺寸是按照常规改装车标的通用尺寸做的，如果要适配特定年份的车型安装位，只需要整体缩放比例，不用调整内部特征的相对位置，因为所有特征的间隙、拔模角度都是按照比例做的关联设计，缩放后不会出现特征变形或者工艺性变差的问题。很多人做这类装饰件建模的时候容易忽略背部的结构，这个模型的背部做了1.2mm的壁厚，中间做了十字形的加强筋，既保证了整体的结构强度，不会因为轻微的挤压出现变形，也控制了整体的重量，不会因为重量过大导致背胶粘贴后长时间使用出现脱落的问题。加强筋的高度控制在0.8mm，不会突出背部的安装平面，保证粘贴的时候整个背部都能和安装面充分接触，提升粘接的牢固度。
