小型非道路车辆承载式底盘结构设计

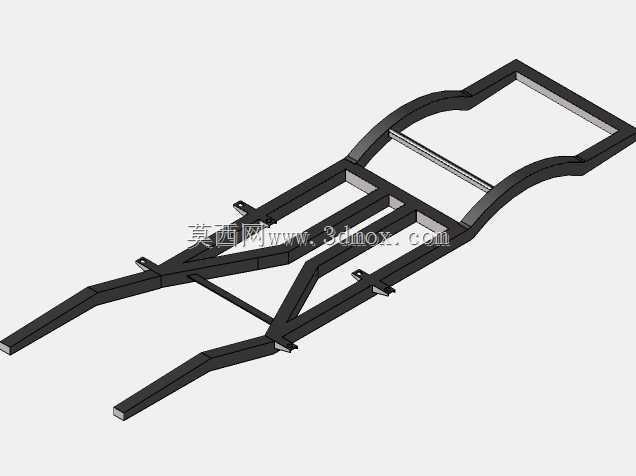

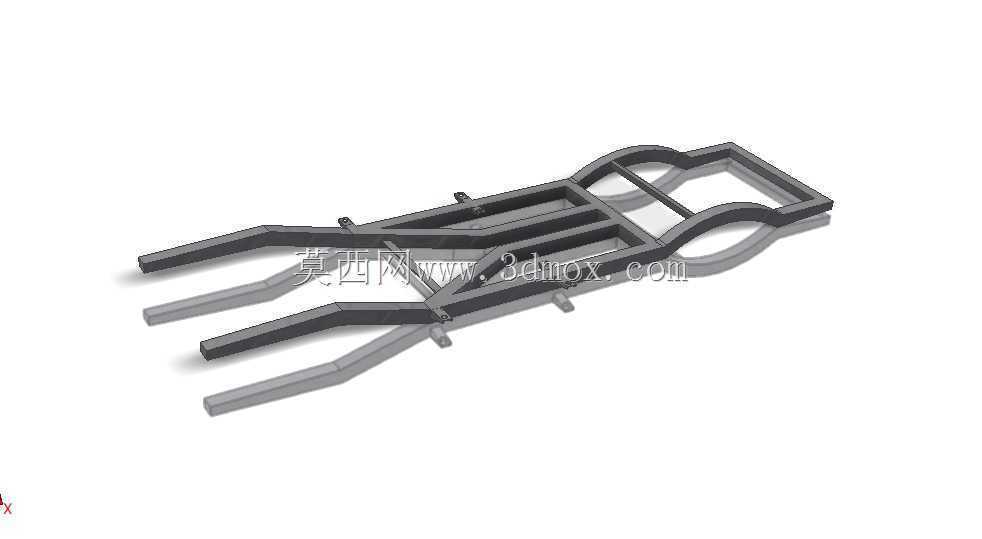

　　该底盘结构采用分段式型钢焊接框架设计，整体为前窄后宽的变截面布局，前段设置三组平行延伸的纵梁结构，主要用于匹配转向桥、前悬挂组件的安装点位，纵梁末端预留的同轴安装孔位可直接适配转向节销轴的装配需求，无需额外加装转接支座。中段为核心承载区域，采用双主纵梁加横向加强横梁的封闭框型结构，横梁与纵梁连接位置全部采用满焊工艺处理，可有效分散动力总成、驾乘舱以及额定载荷带来的集中应力，避免长期交变载荷下出现焊缝开裂的问题，该区域的平面度公差控制在1.2mm以内，可直接适配动力单元、储能模块的安装基面要求，减少后期装配的调整工作量。后段框架采用弧形过渡收窄结构，主要用于匹配后驱动桥、尾部挂载装置的安装，弧形过渡设计可避免车辆在大角度转向、极限颠簸工况下后轮与车架发生运动干涉，同时预留的后悬安装点位可适配不同规格的减震阻尼组件，满足不同载荷等级的使用需求。

　　从实际应用场景来看，该底盘结构可适配小型非道路作业车辆、场地通勤代步车辆、轻型改装作业载具的使用需求，整体框架的载荷传递路径经过多轮拓扑优化，在保证整体结构刚度满足额定承载要求的前提下，通过对纵梁非受力区域的结构减重，相比同载荷等级的等截面直纵梁底盘减重17%左右，可有效降低整车整备质量，提升动力单元的能效表现。设计过程中针对安装边界做了充分的兼容性预留，纵梁侧面预设的多组标准化安装孔位，可适配不同规格的线束固定卡扣、管路固定支架、外覆盖件连接支座的安装，无需后期在车架上重新钻孔破坏结构强度。

　　结构细节上，底盘所有外露棱边均做了R3以上的圆角处理，可避免装配过程中锐边划伤操作人员，也能减少应力集中点的存在；所有安装孔位均采用统一的孔径公差标准，同位置安装孔的同轴度公差控制在0.3mm以内，可实现各配套组件的快速装配，减少装配过程中的配钻、铰孔工作量。底盘的离地间隙经过针对性匹配，在满足非道路路面通过性要求的同时，尽可能降低整车重心高度，提升车辆行驶过程中的侧倾稳定性，前后轮距的匹配也结合了整体框架宽度做了对应调整，保证轮胎接地面中心与纵梁受力中心尽量重合，减少行驶过程中纵梁承受的额外扭转力矩。针对长期使用的防腐需求，框架焊接完成后整体经过抛丸处理再做电泳喷塑，可适应户外潮湿、多粉尘的作业环境，减少车架锈蚀的概率，延长整体结构的使用寿命。在运动干涉校验环节，已经完成了悬挂全行程压缩、转向轮最大转角状态下的间隙校验，所有运动部件与车架静态结构之间的最小安全间隙保留在15mm以上，可避免极限工况下的结构磕碰问题。
