多自由度铰接式万向接头结构设计

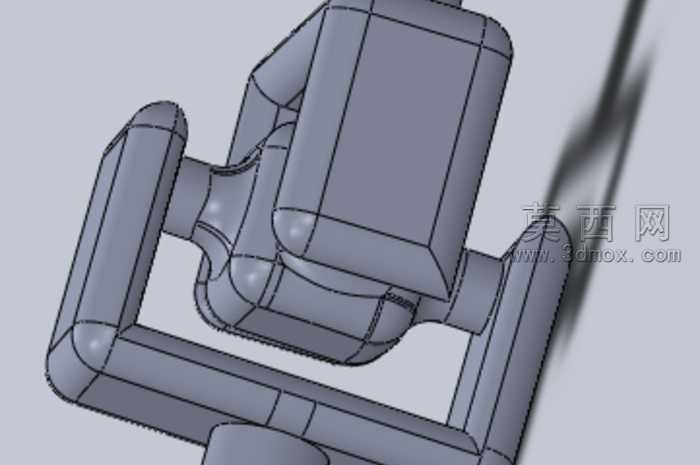

本万向接头采用三维参数化建模方式完成整体结构设计，建模过程中以实际传动铰接需求为核心基准，先通过草图绘制完成各铰接臂、球铰基座、连接端块的轮廓约束，对所有圆角过渡、铰接配合面进行精准尺寸定义，避免建模过程中出现特征重叠、配合间隙不合理的问题。建模阶段优先采用实体拉伸、凸台切除、圆角倒角等基础特征搭建主体框架，针对球铰配合区域，采用曲面切除与实体加厚结合的方式，保证铰接转动副的配合精度，让各连接臂可在预设角度范围内实现多自由度灵活转动，不会出现结构干涉卡滞的问题。材质配置上，主体结构选用常用五金构件的合金结构钢材质，在渲染环节对金属表面做哑光磨砂质感处理，对铰接配合的接触面做轻微的粗糙度区分，既还原实际五金零件的真实质感，也能清晰呈现各部件的装配层级关系。结构设计上采用对称式双铰接臂布局，中间球铰连接结构可实现两个连接端的多角度偏转，适配不同轴系之间的非同轴传动需求，各部件的壁厚设计均匀，既保证整体结构的强度刚度，也避免不必要的材料冗余，连接端的块状结构预留了后续装配的接口空间，可根据实际使用场景拓展不同的连接固定方式。设计过程中反复验证各转动角度下的部件位置关系，对铰接臂的弯折弧度、边角过渡做了多次优化，消除转动过程中的结构干涉点，让整个接头的转动行程流畅顺滑，同时所有边角都做了R角过渡处理，避免实际加工使用过程中出现应力集中的问题，整体结构兼顾了传动灵活性、结构可靠性与加工工艺性，可直接用于五金配件的结构参考、装配演示以及相关传动场景的选型参考。
