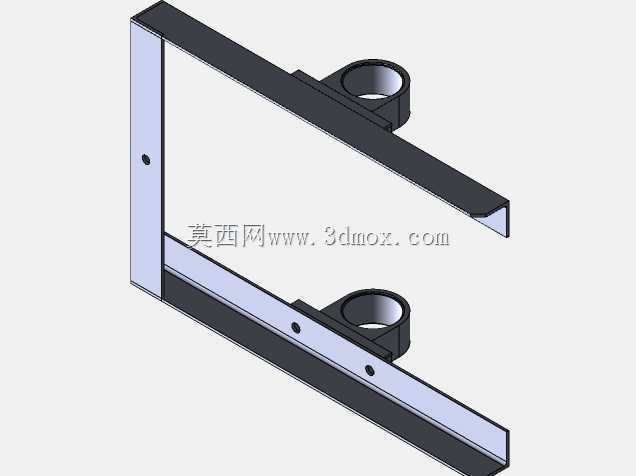

交流发电机铰接式安装支撑机架

　　这套支撑框架结构多用于中小型移动式交流发电机组的机身承载与角度调节场景，在野外作业供电、临时施工配电、车载备用电源以及小型农用发电设备中十分常见。框架主体采用两根平行布置的长条形钣金折弯梁作为主承力边，梁体截面为冷板折弯成型的槽型结构，相比等重的实心方钢拥有更高的截面抗弯模量，在控制整机自重的同时，能够承受发电机运行时产生的径向振动与倾覆力矩。两根纵梁之间通过端部的横向连接板形成封闭的矩形框体，框体一侧预留平整安装面，用于贴合发电机定子壳体的底脚，安装面上预先加工出定位小孔，可配合螺栓完成机身锁附，孔位间距按照常规小型发电机底脚的通用跨距设计，适配同功率段多款机型的安装需求。

　　框架中部对称布置两个带通孔的圆筒形铰接座，铰接座轴线与纵梁长度方向垂直，座体与钣金梁之间通过贴合焊接形成刚性连接，圆筒内孔可穿入铰接销轴，将整个发电机框架挂载到外部设备的固定基座上。这种铰接设计并非用于旋转传动，而是为发电机提供俯仰角度调节的自由度：在皮带传动的发电单元中，动力源通常为柴油机或电动机，皮带张紧度需要通过摆动发电机机身来调整，铰接销轴作为摆动回转中心，操作人员扳动框架绕销轴转动，即可改变发电机带轮与动力带轮的中心距，待皮带张紧到合适程度后，再通过框架侧边的弧形调节槽或顶紧螺栓锁死当前角度，替代了独立张紧轮的部分功能，简化了动力舱的整体布局。

　　从结构建模的思路来看，纵梁的折弯工艺性是设计时优先考量的要点：折弯边预留了足够的法兰宽度，既避免折弯后边缘刚性不足产生翘曲，也为后期喷涂防护、走线固定提供了附着面；梁体上分布的小孔除了底脚安装孔外，部分孔位用于装配线束卡扣、护罩固定件，将发电单元的供电线缆、励磁控制线规整收纳在框架内侧，避免运行过程中线缆与运转部件发生剐蹭。两个铰接圆筒的同轴度需要在建模阶段就通过装配约束严格控制，若两孔轴线出现偏移，穿入销轴后会产生卡滞，框架摆动时阻力骤增，长期使用还会造成销轴偏磨、座体焊缝开裂，因此在工程图中通常会标注两铰接孔的同轴度公差，以及铰接孔轴线对梁安装平面的平行度要求。

　　安装边界方面，框架整体为扁平矩形布局，纵向长度覆盖发电机机身的大部分底脚支撑范围，横向宽度略大于机身外径，两侧预留出接线盒、散热风罩的安装空间；铰接座凸出于梁体上表面，安装时需要在基座对应位置开出匹配的避让槽，保证圆筒座可以完全落入支座间隙内，销轴穿入后两端通过开口销或轴用挡圈限位，防止设备振动导致销轴轴向窜出。框架下端的横向边同样做折弯翻边处理，既提升框体的抗扭刚性，也可作为整机落地放置时的支撑边，在发电机组未挂载到基座的周转、搬运过程中，可直接平稳放置在地面或工位器具上，不会因为铰接座凸出而无法放平。

　　实际工况下，发电机运行时的电磁振动、柴油机传递过来的往复激振会持续作用在框架焊缝上，因此铰接座与梁体的连接位置通常会在建模时预留出焊接坡口，装配时采用满焊工艺，避免点焊连接在长期振动下出现脱焊；钣金梁的壁厚选取会匹配发电机整机重量，在满足刚性的前提下尽量减薄，降低整套发电单元的无效负载。框架表面一般做喷塑或喷漆处理，兼顾户外使用时的防锈能力，钣金棱边全部做倒角去毛刺，避免装配维修过程中划伤操作人员。这套结构没有复杂的曲面与特殊加工件，全部由常规钣金件、机加工圆筒座焊接组合而成，制造成本低、维护拆装方便，非常适合小批量发电设备的配套生产，建模时各零件的装配关系清晰，干涉检查重点集中在铰接销轴的摆动行程范围内，确认框架在最大张紧角度下不会与基座、皮带护罩发生碰撞，即可直接导出工程图投入下料折弯工序。
