分体式三片式汽车改装轮圈结构设计

　　这套分体式轮圈的结构设计，核心面向民用改装车与场地赛车的轮辋替换场景，区别于传统一体铸造轮辋的不可拆分特性，三片式的结构拆分逻辑，首先解决了大尺寸轮辋生产过程中的成型难度问题，同时也为后期轮辋宽度、偏距的调整预留了足够的改装空间。从实际装车的适配边界来看，这类轮圈通常覆盖15到19英寸的常见改装尺寸，安装孔位可适配4孔、5孔的多数乘用车型PCD参数，轮辋的J值范围可通过更换中片或者调整外圈、内圈的密封配合尺寸实现7J到10J的跨度覆盖，能够满足不同宽度性能轮胎的安装需求，不管是街道走街的低趴姿态改装，还是场地赛里的热熔胎安装需求，都能通过部件组合调整到合适的匹配参数。

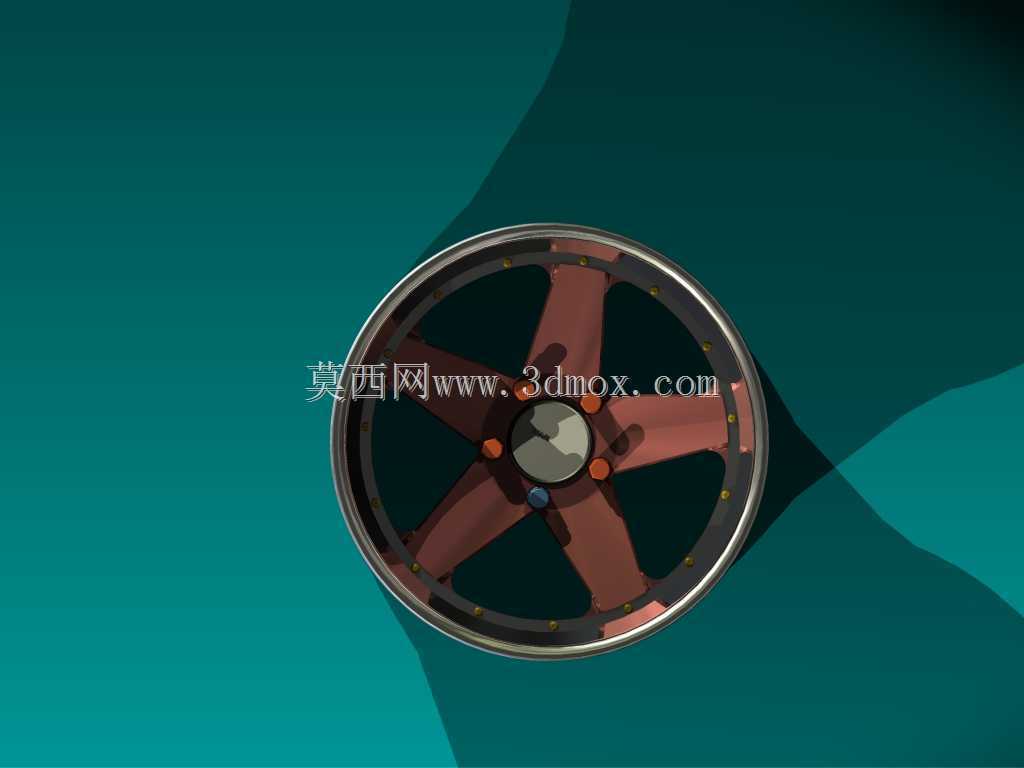

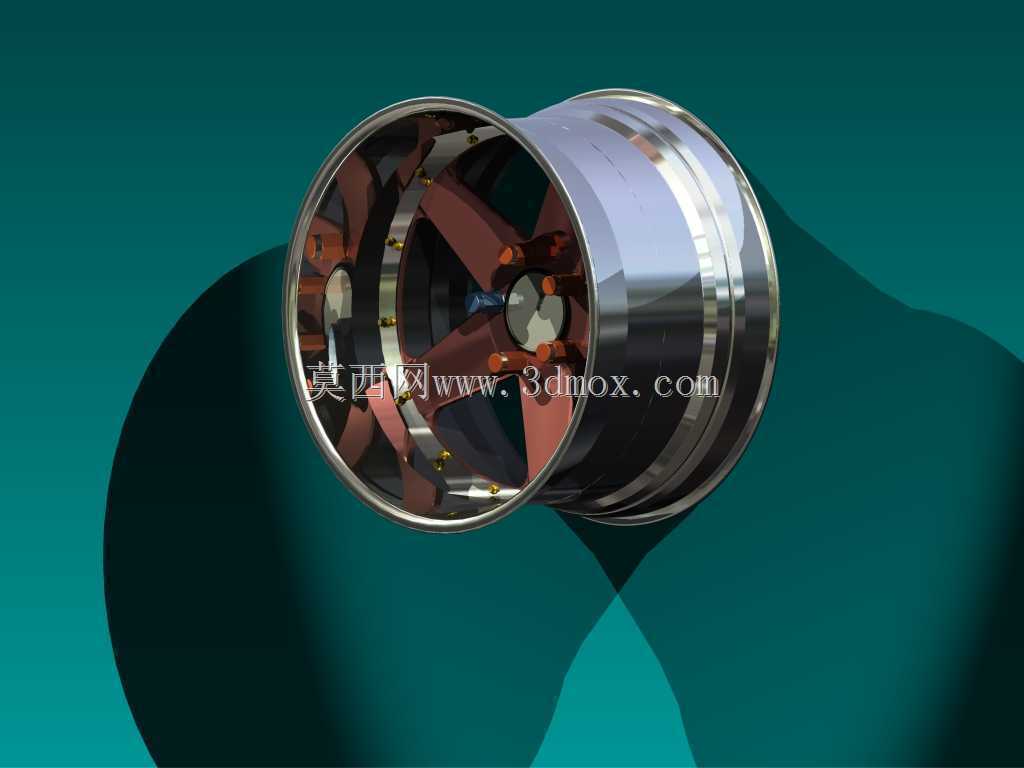

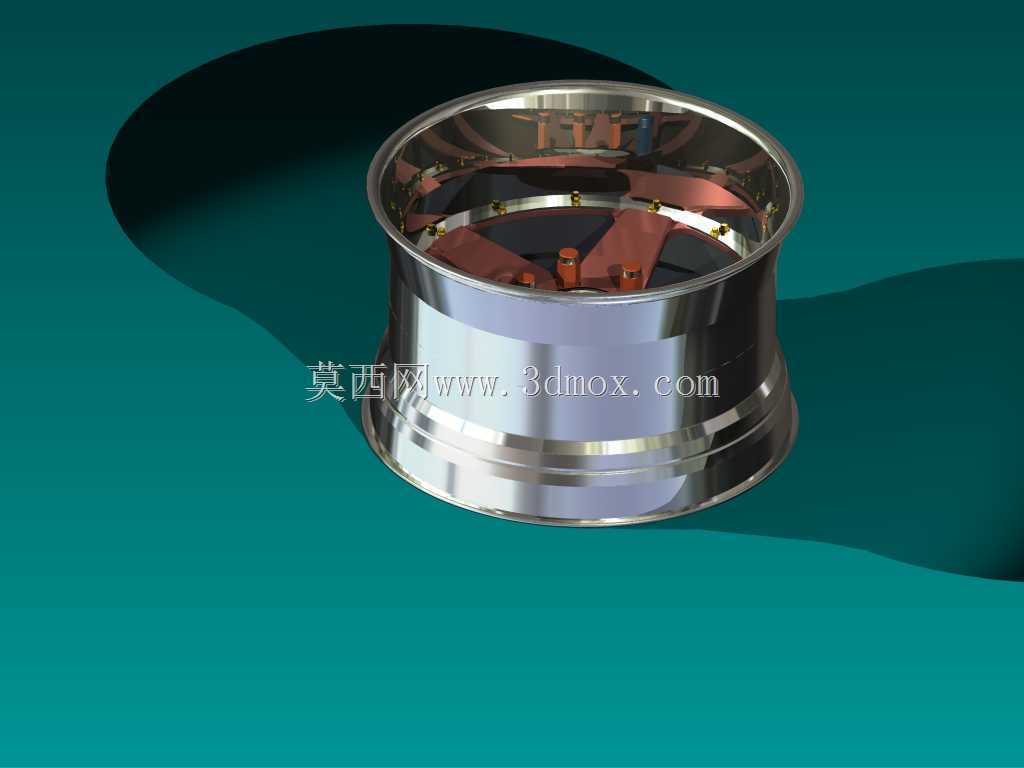

　　从结构设计思路上看，三片式轮圈将整体轮辋拆分为前轮缘、后轮桶、中心辐板三个独立部件，三个部件之间通过周向均匀布置的高强度螺栓实现紧固连接，配合面处设计有密封胶槽，装配时填充专用密封胶实现轮胎充气后的气密性，避免轮辋拼接处出现漏气问题。这种拆分设计的优势非常明显，首先是生产环节，大宽度的一体轮辋在铸造或者锻造时，轮桶深处的成型精度很难控制，废品率居高不下，拆分之后三个部件的结构都相对简单，不管是锻造毛坯的成型还是后期CNC精加工的工序难度都大幅降低，加工精度更容易控制，每个部件的形位公差、表面粗糙度都能做到更高的标准。其次是后期维护与改装的灵活性，日常使用中如果轮缘部位因为靠边停车被路肩刮蹭，不需要更换整个轮圈，只需要单独更换受损的前轮到或者后轮桶部件即可，维修成本远低于一体轮圈；如果需要调整轮圈的ET值（偏距），也可以通过更换不同厚度的中心辐板，或者在拼接面加装适配垫片来实现，不需要重新定制整个轮圈，适配不同车型的刹车卡钳避让需求时，也可以通过调整辐板的造型和安装位置，预留出足够的卡钳安装空间，避免大尺寸多活塞卡钳装车时出现轮圈蹭卡钳的问题。

　　从实际使用的功能特性来看，这类分体式轮圈通常采用锻造铝合金材质加工，相比同尺寸的铸造轮圈，整体重量可以降低20%到30%，轮下重量的降低对于车辆操控性能的提升非常明显，更小的簧下质量可以让减震器的动作更灵敏，轮胎贴地性更好，转向的响应速度也会更快。辐条的造型设计上，这套轮圈采用了多辐条的倾斜布局，一方面是为了视觉上的运动感，更重要的是结构强度的考量，倾斜布置的辐条可以在承受车辆加速、制动时的扭矩冲击时，将应力更均匀地分散到整个辐板上，避免应力集中导致的辐条断裂问题，同时辐条之间的镂空间隙也足够大，可以给刹车系统留出足够的通风空间，在激烈驾驶时帮助刹车盘散热，降低刹车热衰减的概率。

　　安装边界方面，设计时需要重点考虑几个核心参数的匹配：首先是中心孔的尺寸，必须与车辆轴头的直径完全匹配，否则装车后会出现高速方向盘抖动的问题，如果轮圈中心孔尺寸大于轴头直径，需要配合专用的中心孔套环来实现同轴定位；其次是螺栓孔的节圆直径，也就是常说的PCD值，必须与车辆轮毂轴头的螺栓孔分布完全一致，否则无法正常安装，不能强行用错位打孔的方式适配，会存在严重的安全隐患；然后是轮圈的偏距ET值，设计时需要计算轮圈装车后与翼子板、避震器、悬挂摆臂之间的间隙，避免打方向或者颠簸时轮胎蹭到翼子板内侧或者悬挂部件，同时还要保证轮圈不会突出翼子板太多，符合法规的相关要求。另外，拼接螺栓的拧紧力矩也有严格的要求，必须按照对角顺序分多次拧紧到规定力矩，避免因为受力不均导致轮圈拼接面变形，出现气密性问题或者高速抖动的情况。

　　在实际的赛道应用场景中，这类分体轮圈还有一个很实用的优势，就是轮胎更换的效率更高，当比赛中出现爆胎或者轮胎磨损到极限需要更换时，不需要像一体轮圈那样完全剥离轮胎，只需要拆开拼接螺栓就可以快速更换轮胎部分，当然日常街道使用时不建议频繁拆解轮圈，否则会影响密封面的密封性能，增加漏气的风险。设计过程中还需要考虑轮辋的胎圈座角度，必须符合标准的轮辋轮廓尺寸要求，保证轮胎胎圈能够紧密贴合在轮辋上，在高速行驶或者激烈驾驶时不会出现轮胎脱圈的危险情况，气门嘴的安装位置也需要避开辐条和螺栓的位置，方便充气和胎压监测模块的安装。
