这款轮辋的设计首先锚定民用改装车的实际使用场景,适配街道走街、姿态展示类的乘用车改装需求,核心是兼顾视觉辨识度与基础行驶承载要求。从安装边界来看,轮辋中心定位孔采用乘用车通用的五螺栓安装布局,孔位节圆直径匹配主流紧凑型家用车、入门性能车的轴头规格,中心孔预留了适配变径圈的加工余量,可覆盖更多车型的安装需求,不需要额外改动轴头结构就能完成装配。轮辋的偏距设定偏向齐边效果,安装后轮圈外缘与翼子板基本齐平,既不会突出翼子板造成剐蹭风险,也不会过度内凹导致轮距过窄影响行驶稳定性,轮辋宽度适配195到225宽度区间的民用街胎,满足日常行驶的抓地需求。

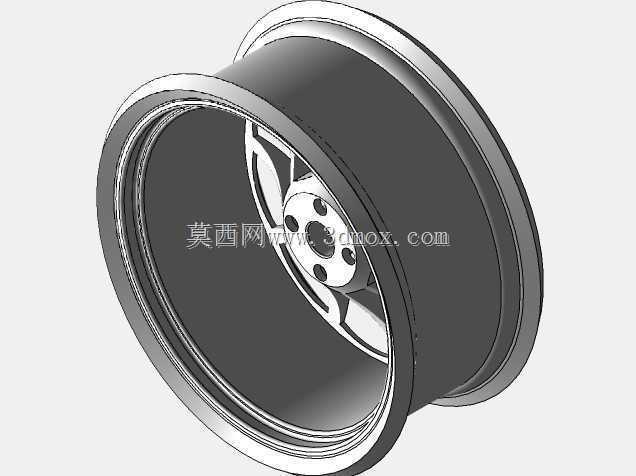

结构设计上,轮辋采用深凹式的桶身结构,辐条从中心安装盘向外延伸时做了内收切削处理,既留出了刹车卡钳的避让空间,可容纳大四活塞规格的改装卡钳与330mm直径的刹车盘,不需要额外加装垫片就能避开卡钳干涉,同时深凹结构也强化了视觉层次感。轮辋的轮缘部分做了加厚处理,应对日常行驶中上路肩、过坑洼路面的冲击,降低轮缘变形的概率,轮辋桶身的壁厚按照乘用车行驶的载荷要求做了均匀化处理,在保证结构强度的前提下尽可能控制整体重量,减少非簧载质量对悬挂响应的影响。
设计过程中首先梳理了轮辋与周边部件的干涉边界:转向打满时轮辋内侧与减震器、羊角的最小间隙预留了10mm以上的安全距离,轮辐背面与平衡块的安装空间也做了预留,不需要使用特殊的超薄平衡块就能完成动平衡操作。气嘴位置设置在轮辐之间的凹陷区域,避免充气时气嘴与辐条产生干涉,同时也减少行驶中飞溅的石子直接撞击气嘴的概率。轮辋的中心安装面做了精加工平面处理,保证与轴头的贴合度,减少高速行驶时车轮抖动的风险,螺栓孔周边做了局部加厚,分散螺栓锁紧时的应力,避免长期使用后螺栓孔出现形变。
从实际用途出发,这款轮辋不针对赛道极端竞技场景,核心面向日常通勤兼顾外观改装的用户,因此结构设计上没有过度追求极致轻量化,而是优先保证日常使用的结构可靠性,轮辋的载荷额定值覆盖1.6吨以下乘用车的单轮承载要求,满足日常行驶、短途高速通行的使用需求。辐条的造型采用五辐开叉式设计,镂空区域足够大,能够给刹车系统留出足够的散热风道,行驶中气流可以直接穿过辐条间隙带走刹车盘产生的热量,减少连续制动后刹车热衰减的影响。轮辋的桶身与轮辐衔接位置做了圆弧过渡处理,避免应力集中,在承受路面冲击时应力可以均匀分散到整个轮辋结构上,降低局部应力过大导致开裂的风险。
安装适配层面,轮辋的气门嘴孔采用通用的橡胶气门嘴规格,也可兼容金属气门嘴的安装,不需要额外扩孔。轮辋的中心孔直径按照通用改装轮辋的标准设定,用户可根据自身车型的轴头直径选配对应尺寸的变径圈,保证轮辋与轴头的同轴度,减少高速行驶的抖动问题。偏距的设定也考虑了降低悬挂轴承额外负荷的需求,轮辋安装后的受力点与原厂轮辋的受力点偏差控制在5mm以内,不会给转向节、轮毂轴承造成额外的横向载荷,保证原厂悬挂部件的使用寿命。
