液压系统配套旋转操作手柄结构设计

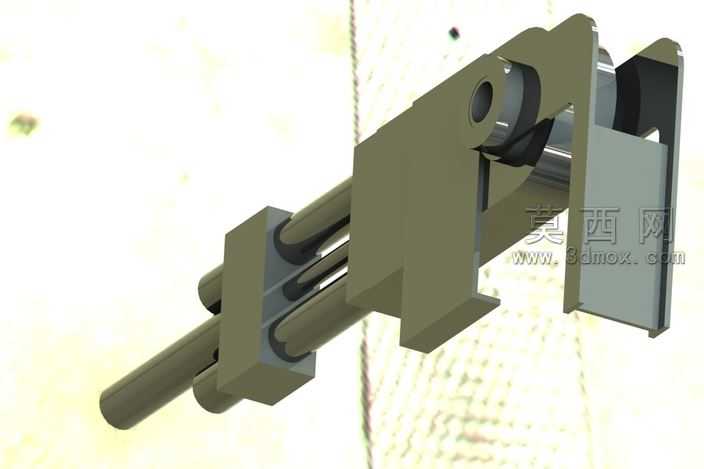

本作品为液压系统配套的旋转操作手柄三维结构设计，采用三维建模软件完成全参数化建模，整体结构围绕液压回路的手动操控需求展开设计。建模过程中首先完成核心功能部件的基准定位，以旋转销轴作为整个机构的回转基准，依次构建手柄握持段、连接支架、液压管路对接端、限位挡板等核心结构，所有零件均按照实际装配约束完成配合，可直观展示机构的运动行程与动作逻辑。材质渲染阶段，针对金属结构件采用军绿色哑光金属材质模拟工业设备常用的防锈涂装效果，对圆柱状的液压活塞杆、销轴类零件采用亮面镀铬金属材质，还原液压元件活塞杆的精加工表面质感，对侧边的限位挡板采用浅灰色哑光工程塑料材质，区分不同功能部件的材质属性，渲染过程中添加柔和的环境漫反射效果，清晰呈现各零件的轮廓边界与装配关系。结构设计上，该手柄采用双杆平行导向结构，搭配侧边的支撑支架保障旋转操作过程中的结构稳定性，避免操作过程中出现偏载卡顿的问题，手柄握持段采用圆柱延伸设计，符合人工操作的施力习惯，可通过较小的操作力矩完成液压回路的通断或换向控制，支架上预留的销轴安装孔可适配不同规格的安装基座，具备较强的适配性。设计思路围绕液压系统手动操控的实际工况展开，兼顾结构强度与操作便捷性，在满足功能需求的前提下尽可能简化零件数量，降低后续加工与装配的难度，整体结构无冗余设计，各部件的受力路径清晰，可直接用于液压操控类设备的方案验证、结构参考以及教学演示使用，能够直观展示液压手动操控机构的典型结构组成与运动原理。
