塑料复合材质狭长过道结构件设计

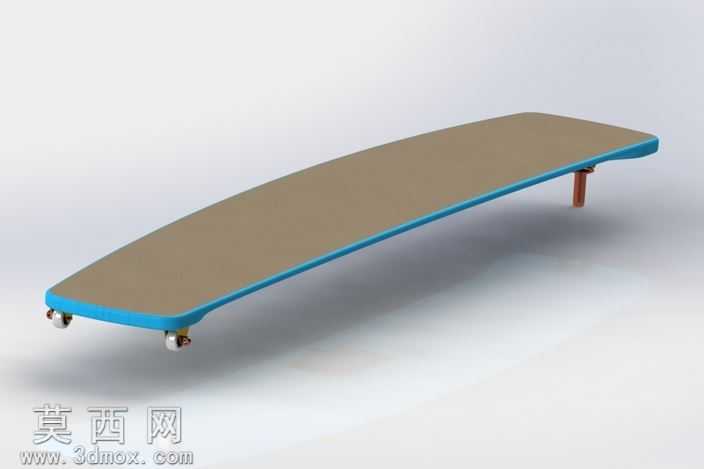

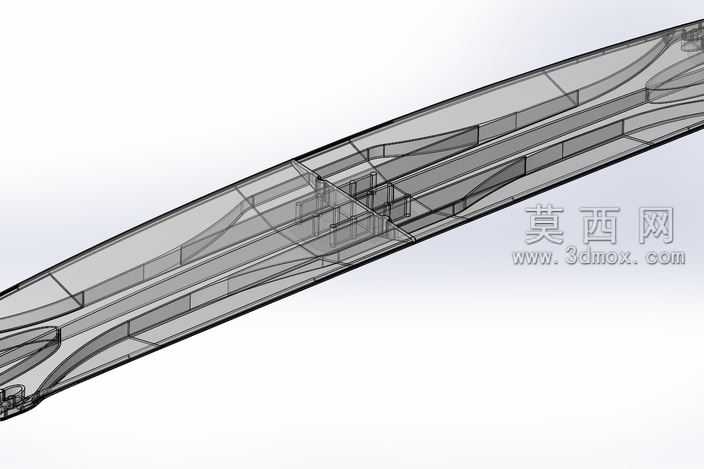

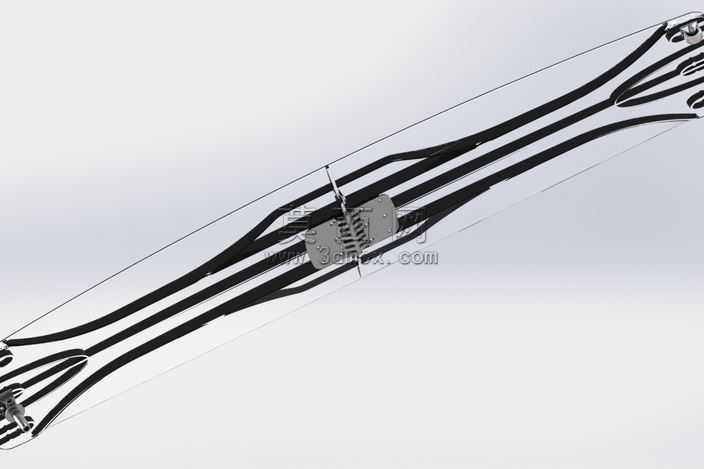

该作品为狭长型塑料过道结构件的三维设计成果，建模阶段依托三维参数化设计软件完成全流程搭建，首先根据构件的狭长形态特征，绘制整体走向的引导性基准线，确定构件总长、截面渐变参数以及内部支撑的排布逻辑，从基础的草图轮廓出发，通过拉伸、放样、抽壳等基础特征命令构建出构件的外部主体形态，精准还原了构件两端的接口过渡造型，以及整体沿长度方向的截面收放变化，保证外部轮廓的流畅性与尺寸精度。在内部结构设计上，针对塑料材质的力学特性，沿构件长度方向均匀排布了多道纵向加强筋，同时在横向位置设置了间隔分布的横向支撑肋，纵横交错的筋位结构既能够提升构件整体的抗弯折、抗形变能力，又可以合理控制构件的壁厚，避免注塑生产过程中出现缩痕、翘曲等工艺缺陷，所有筋位的厚度、拔模角度都按照注塑工艺的标准要求进行设置，保证后续生产脱模的顺畅性。材质与渲染环节，针对构件的塑料复合材质属性，调整了半透明的材质表现参数，在线框与实体结合的展示模式下，可以清晰呈现内部筋位的排布逻辑与整体结构的通透感，渲染时采用柔和的均匀打光方案，避免强反光遮挡结构细节，让观看者可以直观把握构件的内外结构层次。设计思路上，该构件兼顾了结构强度与轻量化需求，整体采用一体化成型的结构方案，减少了后续装配的工序，内部的空腔设计既可以降低材料消耗、控制构件重量，又能够为配套的线路、附属配件预留充足的布设空间，沿长度方向的结构过渡都做了圆角处理，避免应力集中导致的结构损坏，所有结构细节都经过了干涉检查，确保各部分结构衔接合理，没有冗余的设计部分，既满足使用场景下的承重、通行支撑需求，也适配塑料注塑成型的工艺要求，能够直接对接后续的生产加工环节。
