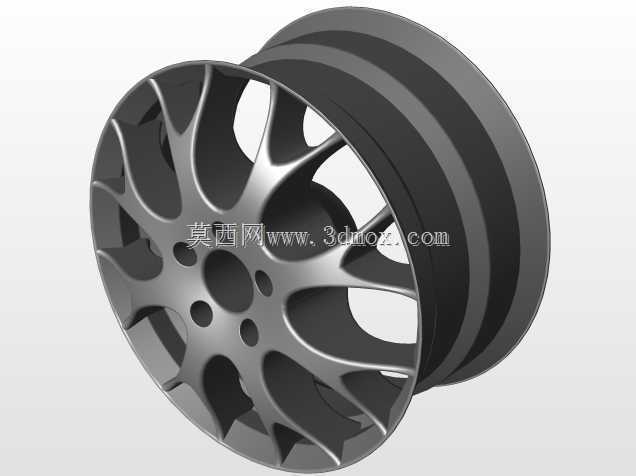

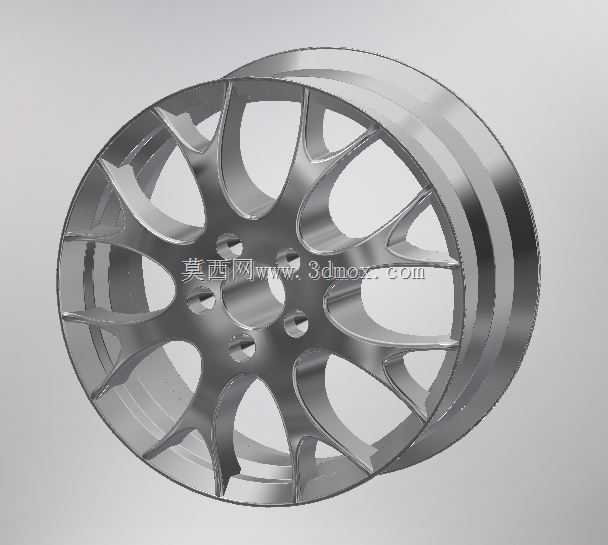

这款轮圈的设计首先锚定乘用车辆行走系统的实际装配需求,在结构布局上采用十组分叉式辐条构型,辐条从中心安装座向外缘轮辋平滑过渡,每根辐条的截面做了渐变收窄处理,靠近轮毂中心的位置截面厚度更大,可承担车辆起步、制动时传递的扭矩载荷,延伸至轮辋结合处的位置逐步减薄,在保证结构强度的前提下尽可能降低非簧载质量,提升车辆悬挂系统的响应速度。轮辋部分采用等宽深槽结构,槽边的凸缘尺寸严格匹配常规真空轮胎的装配公差,胎圈座的角度设置为标准的5度斜面,可保证轮胎充气后与轮圈的贴合密封性,避免高速行驶时出现轮胎脱圈、慢泄气等风险。中心安装区域预留了五个螺栓过孔,孔位的分布圆直径参照主流性能车型的轮毂安装参数设置,中心定位孔的孔径做了阶梯式设计,
可适配不同轴头直径的车型安装需求,安装面的平面度控制在0.05mm以内,保证轮圈装车后与轴头的贴合紧密性,减少高速行驶时的轮圈抖动问题。从实际应用场景来看,这类轮圈主要适配中型运动乘用车辆,既可以满足日常城市道路行驶的承载需求,也能适配赛道驾驶时的大侧向力载荷工况,辐条之间的镂空间隙经过流体走向优化,车辆行驶时气流可顺着辐条间隙快速流过刹车卡钳区域,带走制动过程中产生的热量,降低刹车系统的热衰减概率。设计过程中对轮圈的受力路径做了完整的梳理,载荷从轮胎接地面传递至轮辋后,通过十组辐条均匀分散至中心安装座,避免局部应力集中导致的辐条断裂问题,辐条表面的曲面过渡全部采用大圆角衔接,没有尖锐的结构转角,可减少应力集中系数,
同时也能降低铸造或者锻造加工时的成型缺陷率。轮圈的外缘轮唇做了轻微的加厚处理,在车辆意外蹭到路肩时,可优先通过轮唇的轻微变形吸收冲击能量,避免轮辋主体结构受损导致的轮胎漏气问题,轮圈的整体偏距设置兼顾了轮距加宽需求与翼子板干涉边界,装车后轮胎外侧与翼子板的间隙控制在合理范围,不会出现打方向时轮胎蹭到翼子板内衬或者轮拱的问题。在安装边界的考量上,轮圈内侧预留了足够的刹车卡钳避让空间,可容纳大尺寸多活塞刹车卡钳的安装,不需要额外加装垫片调整轮圈位置,避免加装垫片带来的螺栓受力长度不足、轮圈固定强度下降的隐患。辐条的背面做了等距的减重凹槽设计,在不降低辐条结构强度的前提下进一步削减轮圈整体重量,凹槽的走向与辐条的受力方向保持一致,
不会破坏辐条的载荷传递路径。轮圈的气门嘴安装孔设置在两组辐条之间的轮辋位置,孔位周边做了加厚凸台处理,避免安装气门嘴时出现应力开裂,同时这个位置也方便后续充气、检测胎压时的操作,不会被辐条遮挡操作空间。从结构强度的冗余设计来看,轮圈的额定承载能力参照对应车型满载时的单轮载荷做了1.5倍的安全系数设置,可应对颠簸路面、过减速带时的瞬时冲击载荷,轮辋与辐条的结合位置做了圆弧过渡加强筋,这个位置是轮圈受力的薄弱区域,加强筋的设置可大幅提升结合处的抗疲劳强度,延长轮圈的使用寿命。
