车载风窗洗涤储液喷射总成结构设计

　　车载风窗洗涤系统是整车行驶安全相关的附属功能部件，核心作用是在车辆行驶过程中为风窗玻璃提供清洁液喷射供给，配合雨刮动作清除玻璃表面附着的灰尘、泥点、昆虫残渍、路面积水溅射污渍等，避免驾驶员视线受阻，保障不同路况下的行驶视野清晰度。这套总成的结构设计围绕实车安装空间、功能可靠性、成本控制三个核心维度展开，没有采用复杂的异形曲面结构，主体储液罐体优先选用吹塑成型工艺适配的方正带圆角造型，最大化利用机舱内的闲置边角空间，减少对机舱内其他核心部件布置的干涉。

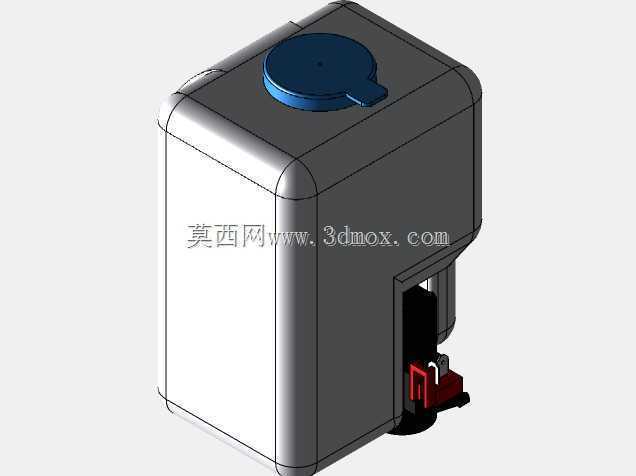

　　从功能模块拆分来看，整套总成包含储液腔体、加注口盖、洗涤泵、安装固定支架、液位适配结构几个部分。储液腔体的壁厚按照吹塑工艺的常规要求控制在均匀区间，避免局部过薄导致装车后受机舱温度交变影响出现开裂漏液，也不会因壁厚过大造成不必要的材料浪费、增加整车整备质量。加注口设置在罐体顶部靠边角的位置，口径匹配通用的洗涤液加注瓶嘴尺寸，顶部的蓝色密封盖采用卡扣式旋合结构，内置密封胶圈，既能够防止车辆行驶颠簸过程中洗涤液溅出，也能避免机舱内的灰尘、杂物落入储液腔造成管路堵塞，同时盖体的蓝色配色在机舱内具备较高辨识度，方便用户后续自行添加洗涤液时快速定位加注口。

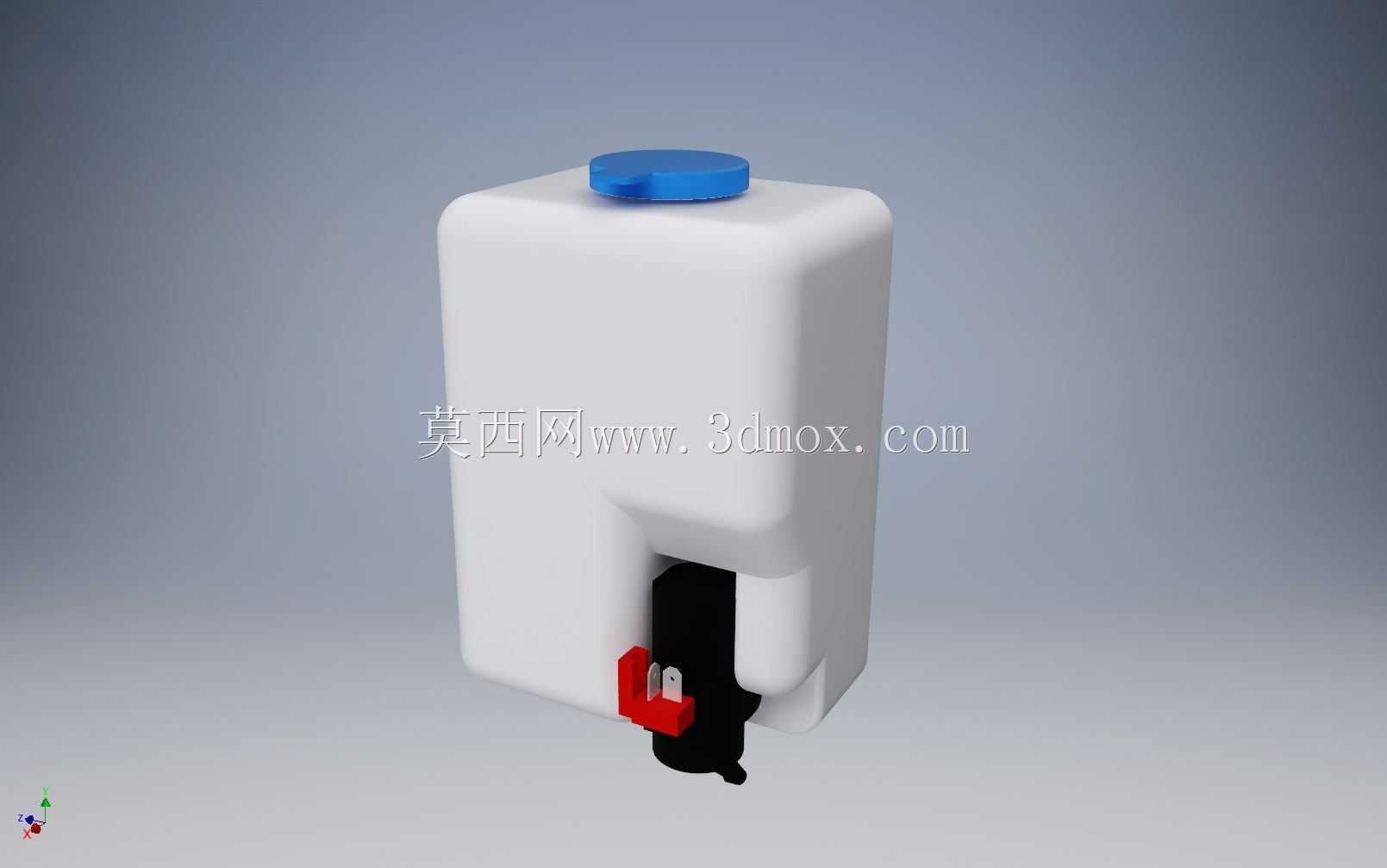

　　洗涤泵集成安装在罐体下部的侧出位置，采用插接式装配结构，泵体与罐体的连接位置设置密封结构，依靠泵体自身的卡扣结构实现与罐体的紧固，不需要额外的紧固件连接，减少装配工序的同时也降低了连接位置的漏液风险。泵体的进出液流道做了顺滑过渡设计，减少流道内的液体阻力，保证喷射压力稳定，能够将洗涤液输送到风窗玻璃的指定擦拭区域，不会出现喷射压力不足、液体无法到达有效清洁区域的问题。泵体下部的电接插件采用标准车用接插件规格，适配整车线束的通用接口，不需要额外开发转接件，降低整车配套的采购与装配成本。

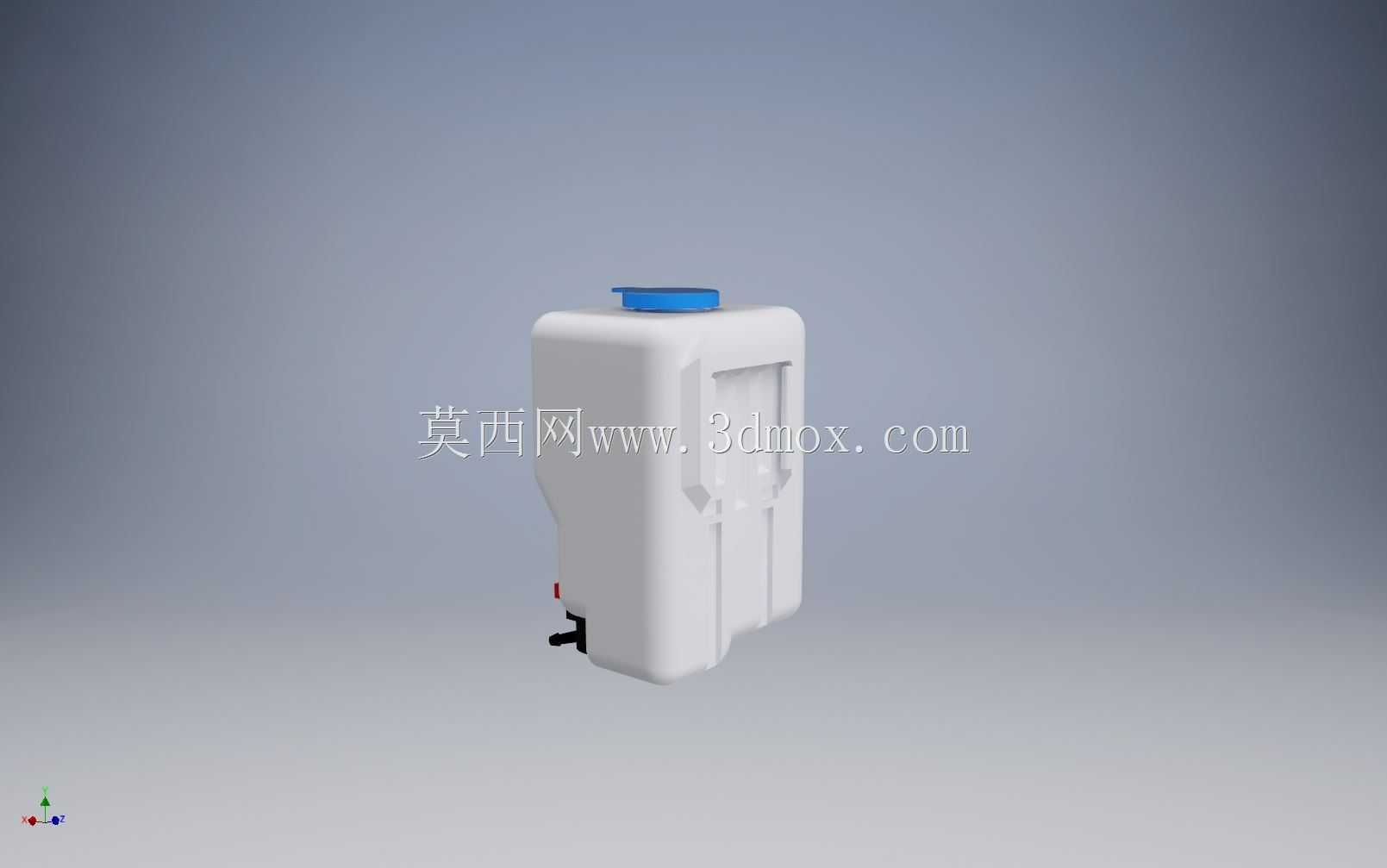

　　安装边界的设计上，罐体侧面预留的支架安装位适配主流车型的机舱安装点尺寸，罐体的整体外轮廓做了倒角处理，避免安装过程中锐边划伤装配人员，也防止车辆长期行驶振动过程中罐体与周边部件发生摩擦破损。建模过程中参考了市售通用洗涤器总成的实测尺寸，对各个部件的装配间隙做了合理预留，比如泵体与罐体安装位的配合公差控制在合理区间，既保证装配后密封可靠，也不会出现装配过紧导致后期维护更换泵体时拆卸困难的问题。考虑到吹塑工艺的成型特性，罐体的各个面都做了轻微的拔模斜度设计，避免吹塑脱模过程中出现卡模、罐体表面拉伤的问题，适配批量生产的工艺要求。

　　在实际使用场景中，这套总成需要适应-30℃到80℃的机舱工作温度区间，因此结构设计上避免了应力集中的尖角结构，防止温度交变过程中应力集中位置出现开裂。储液腔的底部做了微倾斜设计，让洗涤液能够自然汇聚到泵体的吸液口位置，减少罐体内的洗涤液残留，避免低液位时泵体吸入空气导致喷射失效。同时罐体的容量设置符合常规乘用车的使用需求，不需要用户频繁添加洗涤液，也不会因为容量过大占用过多机舱空间、增加不必要的重量。整个模型的各个部件都做了独立的结构拆分，能够直接用于后续的工程出图、工艺验证，也可以作为整车机舱布置的占位模型，用于校核周边部件的安装间隙，提前发现布置干涉问题，减少整车开发过程中的设计迭代次数。
