多辐条轻量化乘用车铝合金轮辋结构设计

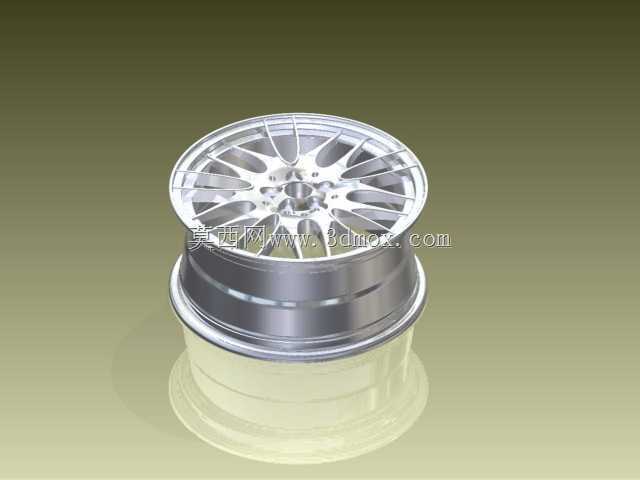

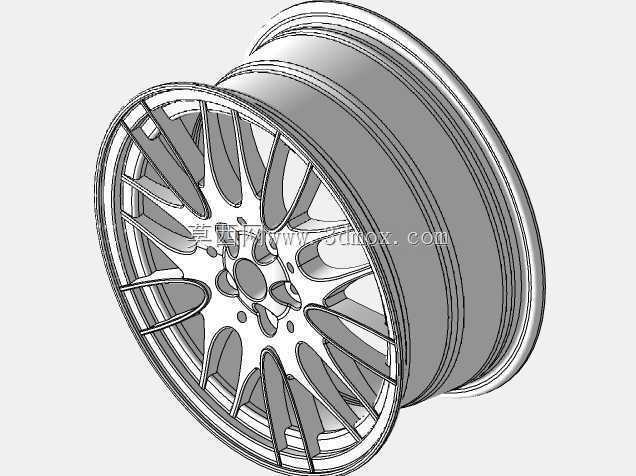

　　在乘用车行走系统的部件选型与结构匹配环节，轮辋作为连接轮胎与车桥轴头的核心承载构件，其结构合理性直接关联整车行驶的操控稳定性、簧下质量控制水平以及NVH表现。这款多辐条结构的铝合金轮辋，在设计阶段优先兼顾了民用改装场景与乘用车辆原厂替换的适配需求，整体采用低压铸造铝合金的成型工艺思路构建三维结构，辐条采用不等厚的渐变截面设计，从轮心安装盘位置向外延伸至轮缘的过程中，辐条厚度逐步收窄，既保证了螺栓安装区域的结构强度储备，也能通过辐条间的镂空区域最大化降低轮辋整体重量，实现簧下质量的有效降低，对于提升车辆起步响应、缩短制动距离都有实际的工程价值。

　　从安装边界维度看，轮心位置的安装面设置了与轴头匹配的定位止口，止口直径按照主流紧凑型乘用车的轴头尺寸做了适配预留，周围均匀分布的螺栓孔位按照常见的5孔节圆直径做了参数化布局，安装面的平面度在建模阶段就做了公差预留，避免装车后出现轮辋端面跳动超差引发的高速抖动问题。轮辋的胎圈座位置严格匹配对应规格子午线轮胎的安装尺寸，轮缘位置做了加厚的翻边结构，能够在轮胎受到侧向冲击时避免轮辋变形割伤胎侧，同时轮缘的圆角参数经过反复校核，既满足轮胎拆装的操作空间要求，也不会因为圆角过大导致轮胎充气后出现滑圈移位的问题。

　　在实际应用场景中，这类轮辋既可以适配家用紧凑型轿车的日常行驶需求，也能满足入门级性能车、改装车爱好者对于外观与轻量化的双重要求。设计过程中针对轮辋的受力工况做了多维度的结构校核：在车辆直线行驶承受垂直载荷时，多辐条的均匀分布结构可以将载荷均匀分散到整个轮辋圆周，避免局部应力集中；在车辆转向承受侧向力时，辐条与轮辋连接的过渡位置做了大圆角过渡处理，能够抵消侧向载荷带来的弯折应力，降低长期使用后出现辐条根部开裂的风险；在车辆经过颠簸路面承受冲击载荷时，轮辋的轮辋槽位置预留了足够的变形吸能空间，不会因为瞬间冲击直接出现结构性断裂。

　　从结构细节来看，轮辋的气门嘴安装孔位设置在两辐条之间的凹陷区域，既不会影响辐条的整体结构强度，也能避免气门嘴在车辆行驶过程中被路面飞溅的碎石击打损坏，同时孔位周边做了凸台加强结构，保证气门嘴安装后的密封性。轮辋的中心盖安装位置预留了标准尺寸的卡扣槽，可以适配不同品牌的中心装饰盖，满足不同用户的外观适配需求。整个轮辋的外形曲面做了连续的光顺处理，没有突兀的棱角结构，一方面可以降低车辆行驶过程中的风阻系数，另一方面也能减少行驶过程中泥水、灰尘在轮辋表面的附着，降低日常清洁的难度。

　　在建模逻辑上，整个轮辋采用参数化的构建思路，轮辐的数量、节圆直径、胎圈座宽度、轮缘高度等核心参数都可以根据不同车型的适配需求做快速调整，不需要重新构建整体曲面结构，能够大幅缩短同系列不同规格轮辋的开发周期。针对轮辋的动平衡特性，建模阶段就对整个结构的质量分布做了初步核算，尽量让轮辋圆周方向的质量差控制在合理范围内，减少装车后动平衡块的加装量，进一步降低车轮整体的不平衡量。对于轮辋与刹车系统的避让空间，模型在轮心内侧预留了足够的腔体空间，能够适配同级别车型常见的单活塞浮动刹车卡钳与通风刹车盘，不会出现装车后轮辋内壁与卡钳发生干涉的问题，同时预留的空间也能满足刹车系统的散热需求，避免长时间制动后热量堆积在轮辋内部引发轮胎温度过高的安全隐患。
