乘用车铝合金轮毂配套橡胶轮胎结构

　　这套车轮结构的建模完全围绕量产乘用车的行走系统匹配需求展开，没有做概念化的夸张设计，所有结构细节都对应实际装车的功能要求。日常做整车总布置的时候，车轮是最先要锁定边界的部件之一，它的尺寸直接决定轮拱空间、悬架跳动行程、转向最大转角这些核心参数，建模时先把轮心的安装基准面定死，所有结构都围绕这个基准向外延伸，避免后续和转向节、制动卡钳出现干涉。

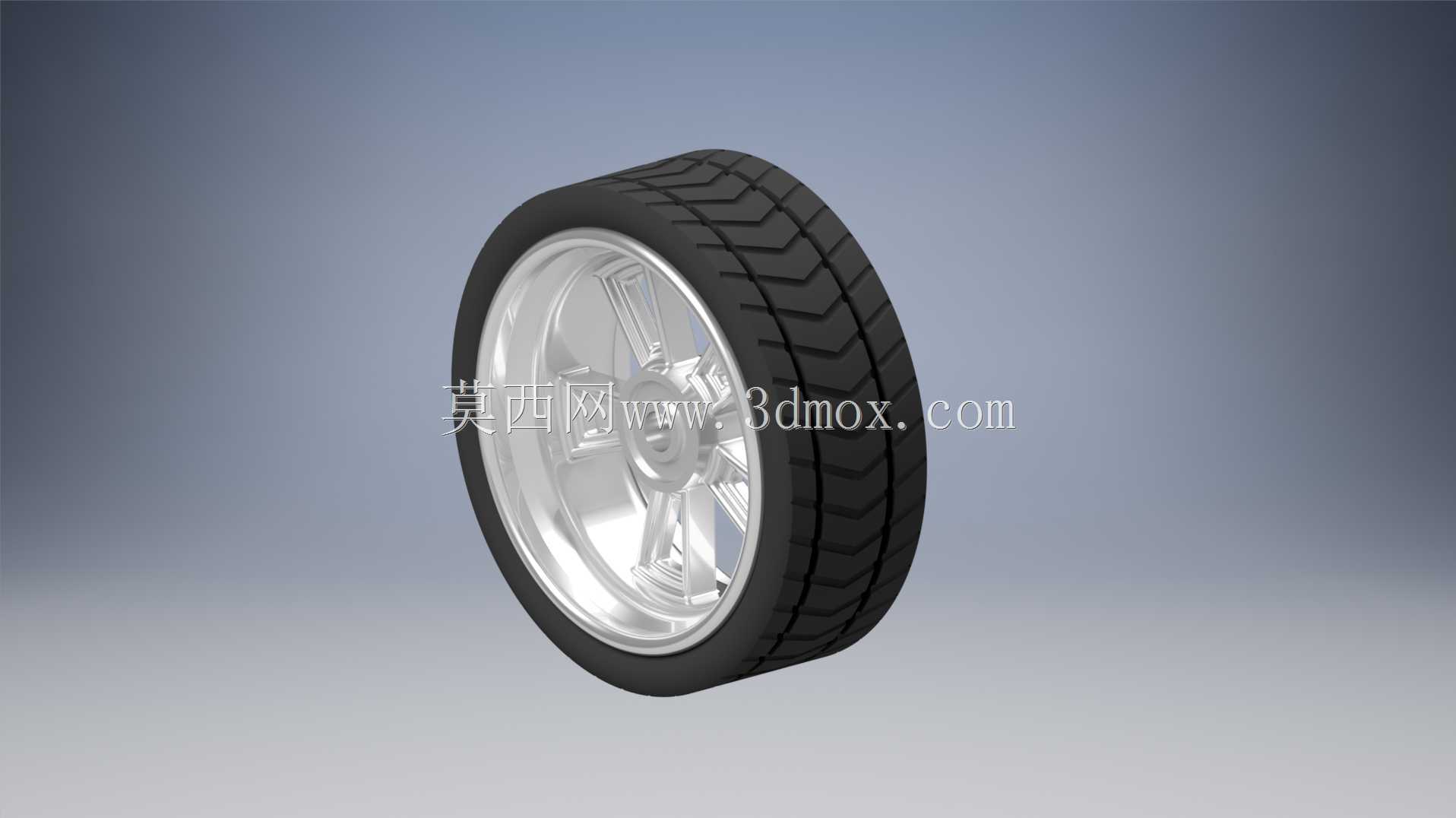

　　从实际使用场景来看，这套结构适配普通家用前驱乘用车，日常行驶覆盖城市铺装路面、高速路段以及少量非铺装的城郊道路，所以轮胎部分的胎面花纹做了连续的周向主沟槽搭配横向斜向花纹块的设计，周向主沟槽负责高速行驶时快速排出胎面积水，降低水滑风险，横向花纹块则负责提供起步、制动时的纵向抓地力，以及转向时的侧向支撑力，花纹块的边角做了小圆弧过渡，避免长期行驶后出现应力集中掉块的问题。胎侧的厚度按照常规乘用车子午线轮胎的参数设置，既保留足够的缓冲能力过滤路面细碎颠簸，也不会因为胎侧过软导致转向时侧偏过大影响操控精度。

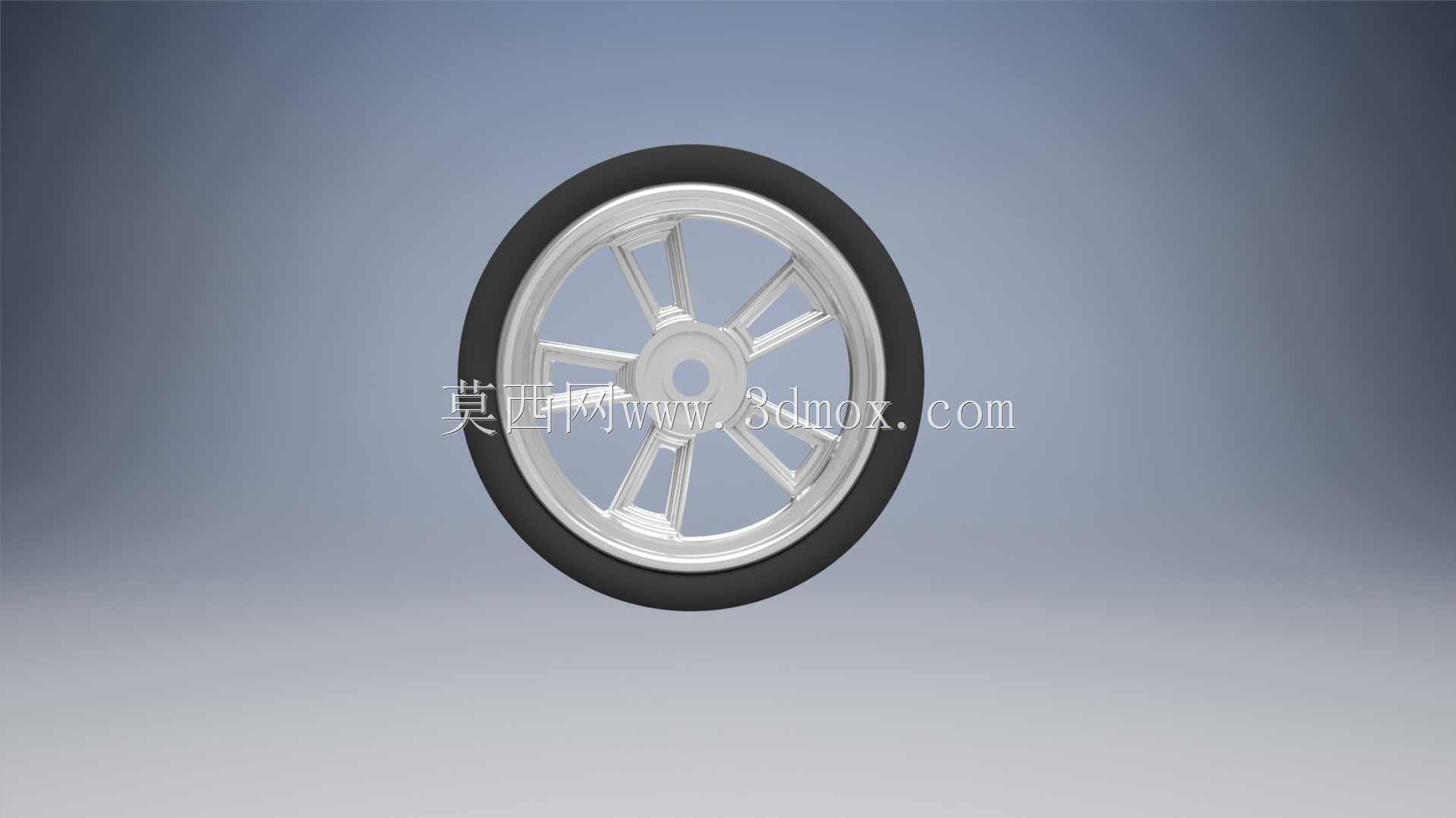

　　轮毂部分采用常见的铝合金铸造结构，轮辐为五组双辐条设计，这种结构不是单纯为了外观好看，每根辐条的走向都对应轮心安装孔到轮辋的力传递路径，在保证辐条整体抗弯、抗扭强度的前提下，在辐条背面做了等壁厚的减重槽，把非受力区域的多余材料去掉，既降低了簧下质量提升悬架响应速度，也给制动系统留出了足够的散热空间，避免连续制动后热量堆积在轮腔内部加速轮胎老化。轮辋的胎圈座位置做了标准的凸峰结构，和轮胎的胎圈过盈配合，即使在轮胎亏气的状态下也能保证轮胎不会和轮辋发生相对位移，避免脱圈风险。气门嘴的安装位设置在轮辐的间隙位置，既方便后续充气操作，也不会在车轮动平衡时增加过多的配重块。

　　安装边界上，轮心的定位孔直径、螺栓孔的节圆直径都按照主流紧凑型乘用车的参数设置，安装面的平面度控制在合理公差范围内，保证轮毂和转向节的安装面完全贴合，不会出现高速行驶时车轮抖动的问题。轮辋的宽度、偏距参数经过匹配，保证轮胎安装后，车轮的接地面中心和悬架的主销偏距处于合理区间，减少直行时的方向盘回正力矩波动，也避免轮胎在满负荷、悬架全行程跳动时和轮拱内衬、减震器弹簧发生剐蹭。建模时还特意还原了轮胎和轮辋装配后的压缩状态，胎圈位置和轮辋贴合处的形变都做了对应处理，不是简单把两个模型拼在一起，后续如果要做整车的动力学仿真、或者轮腔区域的流场分析，这个模型都能直接提供准确的几何参考。

　　很多新手建模车轮的时候容易只关注外观曲面，忽略实际装配的细节，比如轮辋的气门嘴过孔、轮辐背面的安装避让空间、胎面花纹的深度比例这些细节，这套模型里都做了还原，不管是用来做整车装配的配套子部件，还是单独做车轮的结构受力分析，都能满足工程使用的精度要求，不需要再做大量的结构补全工作。
