AutodeskInventor气动马达总成结构设计

　　在工业自动化气动系统的动力端设计中，气动马达是替代电动动力单元、适配防爆高危工况的核心执行部件，这套气动马达总成的三维结构，完整还原了叶片式气动马达结合曲柄输出的整套传动逻辑，可直接用于小型气动工装、教学演示台架、低压气动驱动设备的结构选型参考。从实际应用场景来看，这类小功率气动马达常被用在化工车间的小型搅拌工位、易燃易爆仓储区的物料输送驱动端、教学实训的机械原理演示台，还有食品加工生产线的间歇式送料机构上——相比电动马达，它能在过载时自动停转，卸除负载后立刻恢复输出，不会因堵转烧毁元件，也不会产生电火花，完全符合防爆区域的设备安全要求。

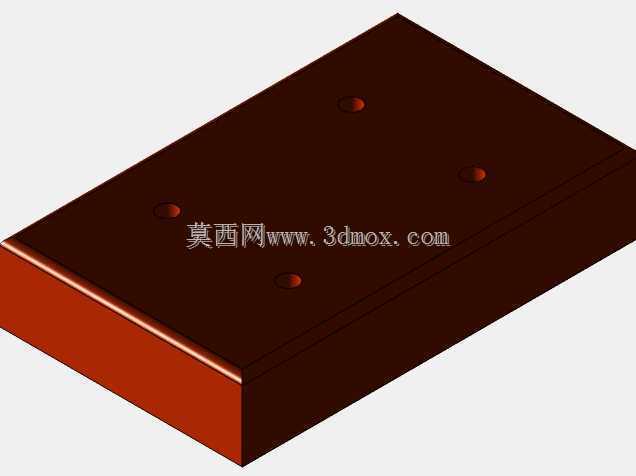

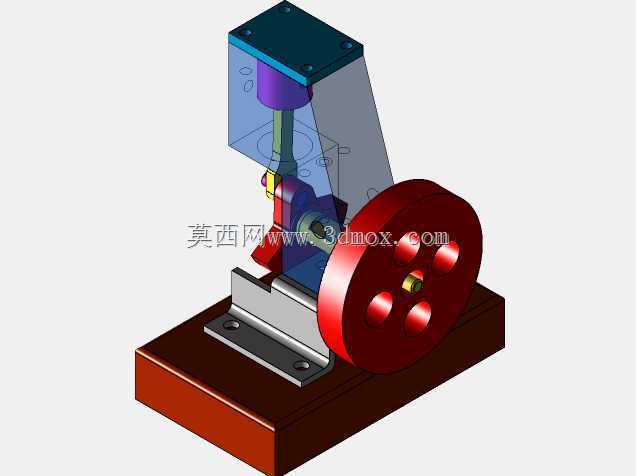

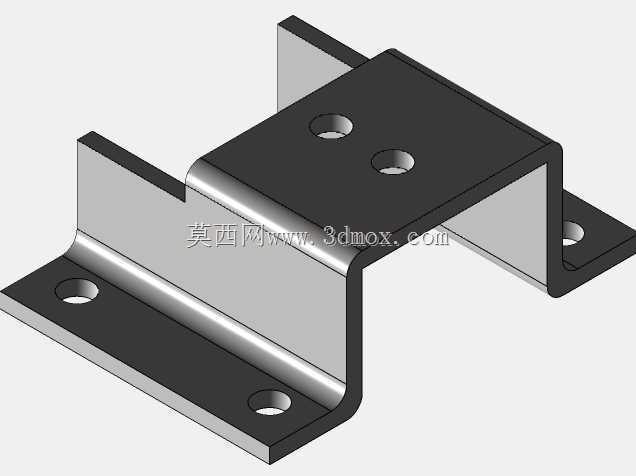

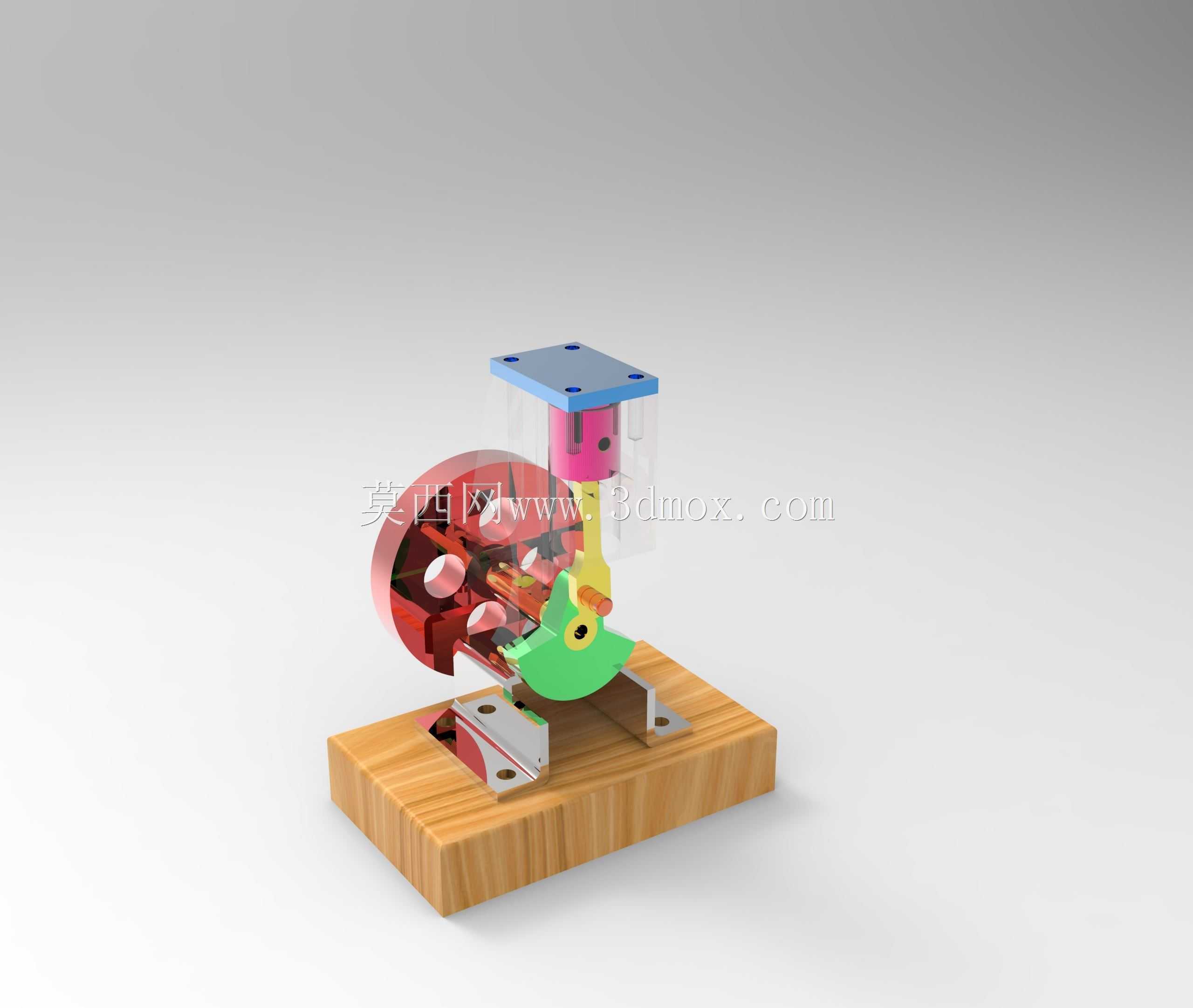

　　从结构设计逻辑来看，这套总成没有采用复杂的多级行星减速结构，而是直接将气动转子的输出端连接偏心曲柄，把转子的旋转运动转化为摆臂的往复摆动，再通过摆臂末端的铰接点输出动力，这种设计大幅压缩了整体结构的轴向尺寸，不需要额外加装减速箱就能实现低转速大扭矩的输出特性，适配小型设备紧凑安装空间的需求。整个组件的安装基准是底部的实木纹理模拟安装底座，底座上预留了两个对称的L型安装支架定位槽，支架通过沉头螺钉与底座锁紧，支架上方承托马达的主体缸体部分，缸体顶部设置了方形的端盖法兰，法兰上均匀分布四个安装孔，既可以作为进气端的接口安装位，也能用于将马达反向吊装在设备机架下方，适配不同的安装朝向需求。

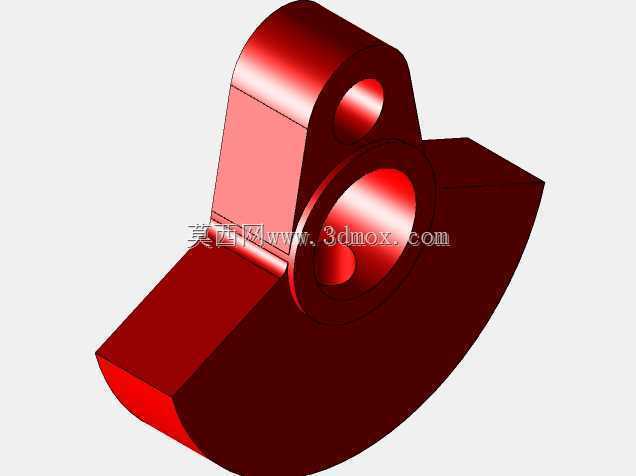

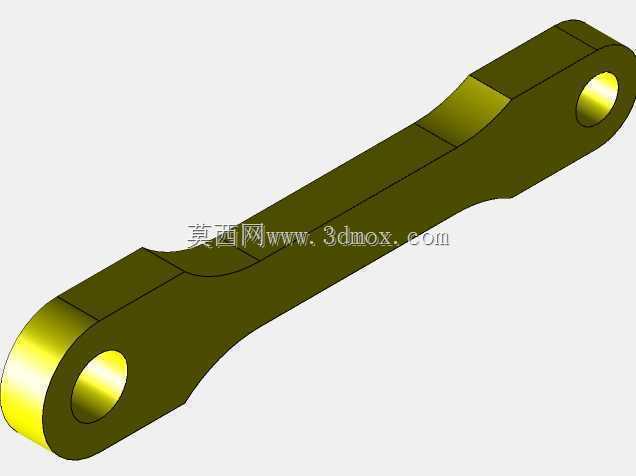

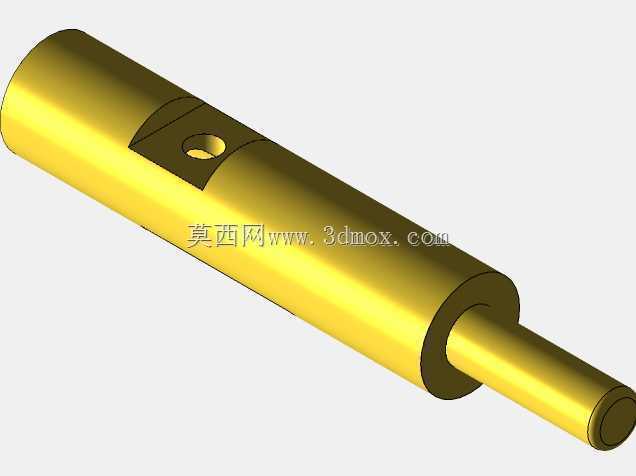

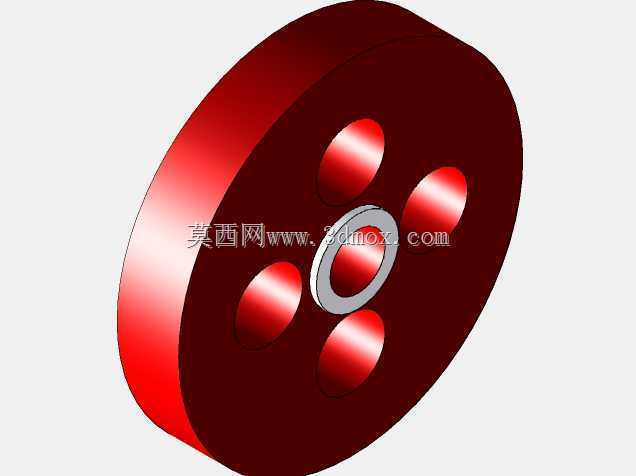

　　拆解来看内部的动力传递路径：压缩空气从端盖侧的进气口进入缸体腔室后，推动带彩色标识的叶片转子绕中心轴旋转，转子轴伸出缸体的部分连接偏心轮，偏心轮与绿色的摆臂构件铰接，摆臂中部通过销轴固定在前方的立式支架上，形成曲柄摇杆的运动机构，最终摆臂末端的铰接孔作为动力输出端，可连接夹爪、拨杆、压头等执行末端。设计时特意将转子腔的密封段与输出曲柄段做了物理分隔，中间设置了透明的防护挡板，既可以直观观察内部转子的运动状态，用于教学演示时能清晰展示动力传递过程，也能避免输出端的润滑脂飞溅进入气路，同时阻挡外界粉尘进入转子腔磨损叶片。

　　在安装边界的尺寸控制上，这套总成的整体占用空间控制得非常紧凑，底部安装底座的长宽尺寸适配常规小型工装台的安装位，不需要额外做大范围的机架改造；顶部法兰的安装孔距符合通用气动元件的安装标准，可直接替换同规格的进口小型气动马达，不需要重新加工安装接口。设计时还考虑了维护便利性，缸体端盖与主体的连接采用内六角螺钉锁紧，拆解时只需要拧下四个端盖螺钉就能取出内部的转子叶片组件，更换磨损的密封件或者叶片时不需要将整个马达从设备上拆下，大幅降低了现场维护的时间成本。

　　从功能特性上看，这套结构的输出扭矩可通过调整进气压力实现线性调节，进气压力在0.4-0.8MPa区间内时，输出摆臂的摆角稳定在45度范围内，摆动频率可通过进气流量阀无级调整，完全能满足小型工位间歇式驱动的需求。相比齿轮减速式的气动马达，这种曲柄直连的结构运动部件更少，运行时的噪音更低，在需要安静作业的装配车间场景下，不会产生齿轮啮合的高频噪音，改善工位的作业环境。另外，整个结构的运动副都预留了润滑脂加注的间隙，销轴位置设计了储油槽，长时间运行时不需要频繁加注润滑脂，降低了日常维护的频次。

　　在三维建模的细节处理上，所有零件的配合间隙都按照实际加工的公差要求设置，转子与缸体内壁的间隙控制在0.02-0.04mm之间，既保证叶片能顺畅伸出接触缸壁形成密封腔，又不会因间隙过小出现卡滞；铰接销轴与孔的配合采用间隙配合，装配时不需要额外修配就能实现顺畅转动。安装支架的折弯角度、沉头孔的深度都按照实际钣金加工的工艺要求设计，不存在无法加工的干涉结构，导出工程图后可直接用于生产加工。
