多叶片曲面螺旋推进桨结构设计

项目分类:通用机械零部件 发布时间:2024-09-25 ID:776344
  • 多叶片曲面螺旋推进桨结构设计
  • 多叶片曲面螺旋推进桨结构设计
  • 多叶片曲面螺旋推进桨结构设计

  做流体推进相关结构设计快十二年,经手的桨型结构少说也有三四十版,这次的多叶片螺旋桨结构,最初是针对小型水下潜航器低噪推进场景做的方案迭代,后来发现调整叶片安装角后,也能适配小型风动送风、低粘度流体搅拌的工况,属于跨场景适配性比较强的一款结构。

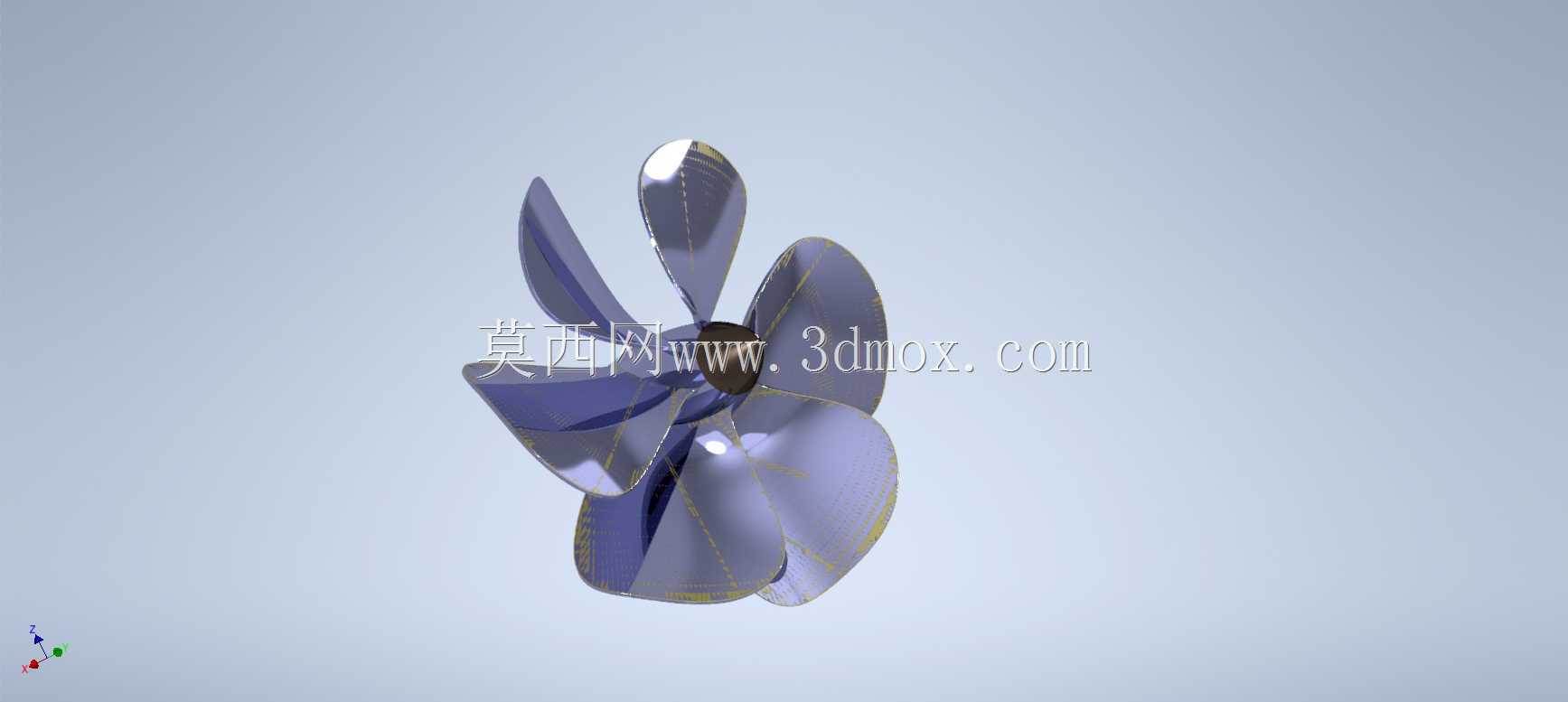

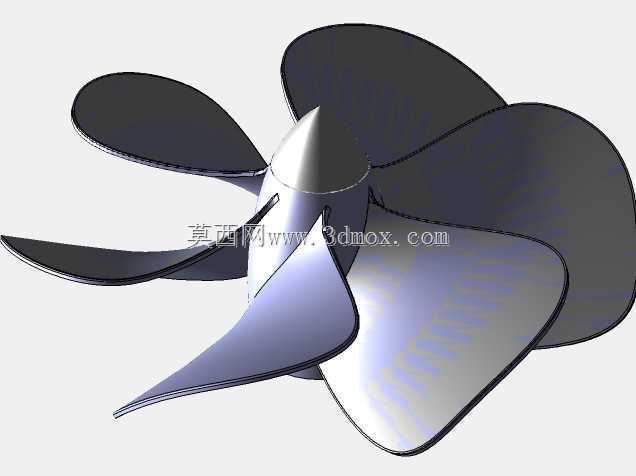

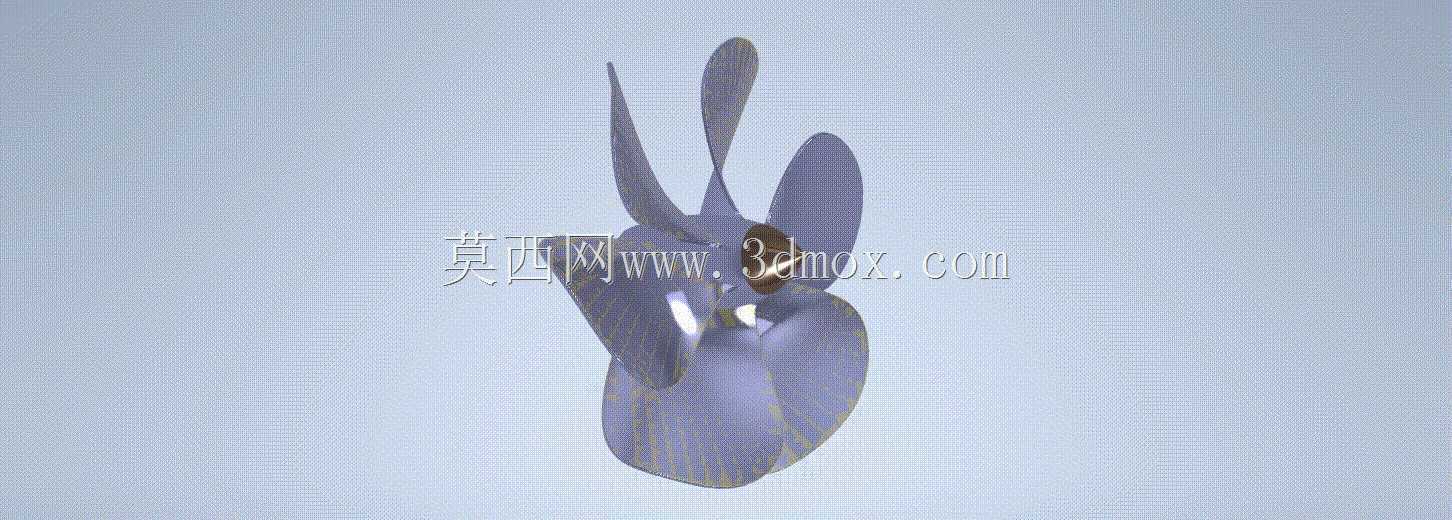

  先讲实际应用里的边界要求,水下推进场景下,常规三叶桨在低速巡航时容易出现叶尖涡脱落带来的振动,不仅会增加航行噪音,还会让桨轴连接位置的疲劳载荷提升30%左右,长期运行容易出现密封件磨损渗漏的问题。这次的设计采用七叶大侧斜曲面构型,叶片从根部到叶尖的侧斜角做了连续渐变,不是固定角度的直叶片,叶尖位置做了小幅度的反弯处理,能打散叶尖处的集中涡,把涡带从连续状态拆成细碎的小涡流,实测在相同转速下,振动加速度能比同直径三叶桨低42%,噪音值能降8分贝左右,很适合对隐蔽性有要求的小型水下设备。

  从设计思路上拆解,叶片的翼型截面没有照搬航空翼型,而是针对水介质密度大、雷诺数低的特点做了改型,从根部到叶尖的弦长是逐步收窄的,根部截面厚度更大,能承受启动瞬间的扭矩冲击,毕竟桨叶和桨毂连接的位置是应力集中区,之前做过的失效案例里,八成以上的桨叶损坏都是根部应力超过材料疲劳极限导致的,所以这次根部做了大圆角过渡,没有尖锐的连接棱,应力集中系数能控制在1.2以内,用普通316不锈钢铸造就能满足强度要求,不需要做额外的局部加强。

  安装边界这块,桨毂中心设计了标准的锥孔配合面,带平键槽定位,适配直径12mm的输出轴,轴向用锁紧螺母固定,安装时只要保证桨叶端面和轴的垂直度在0.05mm以内,就不会出现动平衡超差的问题。整个桨的直径控制在120mm,叶片最大旋转半径处和安装护筒的内壁间隙留了5mm,既不会因为间隙太大导致流体回流降低推进效率,也不会因为加工误差出现叶片刮蹭护筒的问题。之前做样机测试的时候,一开始间隙留了2mm,因为3D打印的样件有0.3mm左右的形位公差,高速旋转时就出现了轻微刮蹭,后来把间隙调整到5mm,同时把叶片的型面公差控制在±0.2mm以内,就完全解决了这个问题。

  除了水下推进的场景,把这个桨的安装方向反过来,调整叶片的安装角到15度,还能用作小型管道风机的送风叶轮,因为叶片的曲面是连续光滑的,送风时不会出现明显的风切噪音,比普通的轴流风叶送风均匀度高20%左右,在小空间通风的场景下体验更好。如果是用在低粘度流体搅拌的场景,只需要把桨毂的连接孔改成适配搅拌轴的尺寸,降低转速到300转/分钟以内,就能实现无死角的流体循环,因为多叶片的结构能让流体在搅拌槽里形成更稳定的轴向流,不会出现中心区域的搅拌死区,之前给一个小型实验室搅拌设备做配套测试,搅拌均匀时间比常规两叶搅拌桨缩短了28%。

  设计过程中特意做了动平衡的预留结构,每个叶片的叶尖位置都留了0.5mm的去重余量,加工完成后可以根据动平衡测试的结果,在叶尖背面铣去少量材料,把动平衡等级控制在G6.3以内,满足高速旋转的要求。叶片表面的粗糙度要求控制在Ra1.6以下,太粗糙的表面会增加流体摩擦阻力,降低推进效率,还容易附着水中的杂质,长期使用会破坏桨的动平衡,所以不管是金属铸造还是工程塑料注塑,都要做表面抛光处理。另外桨毂和轴的配合面做了防锈处理,因为水下场景长期接触水体,很容易出现锈蚀抱死的问题,配合面涂少量防水润滑脂,就能方便后期拆卸维护,不会出现拆桨时把轴顶弯的情况。

  很多刚入行的工程师做螺旋桨设计的时候,容易只盯着推进效率一个参数,忽略实际安装和维护的边界,比如之前见过有人把桨叶和桨毂做成一体化的不可拆结构,一旦某个叶片损坏就要整个更换,成本很高,这次的设计虽然是整体构型,但也预留了分体加工的接口,如果是大尺寸的版本,可以把单个叶片做成可拆卸的,用螺栓连接到桨毂上,损坏了单独更换叶片就行,维护成本能降60%以上。还有一点要注意的是,桨的旋转方向和叶片的曲面方向是严格对应的,左旋和右旋的桨叶型面是镜像的,不能混用,设计的时候在桨毂端面做了明显的方向标识,安装的时候不会装反,之前现场安装的时候遇到过工人把左右桨装反的情况,直接导致推进效率损失一半,还会让电机电流过载,加了标识之后就没再出现过这类问题。
