小型弯臂式设备柜门拉手结构设计

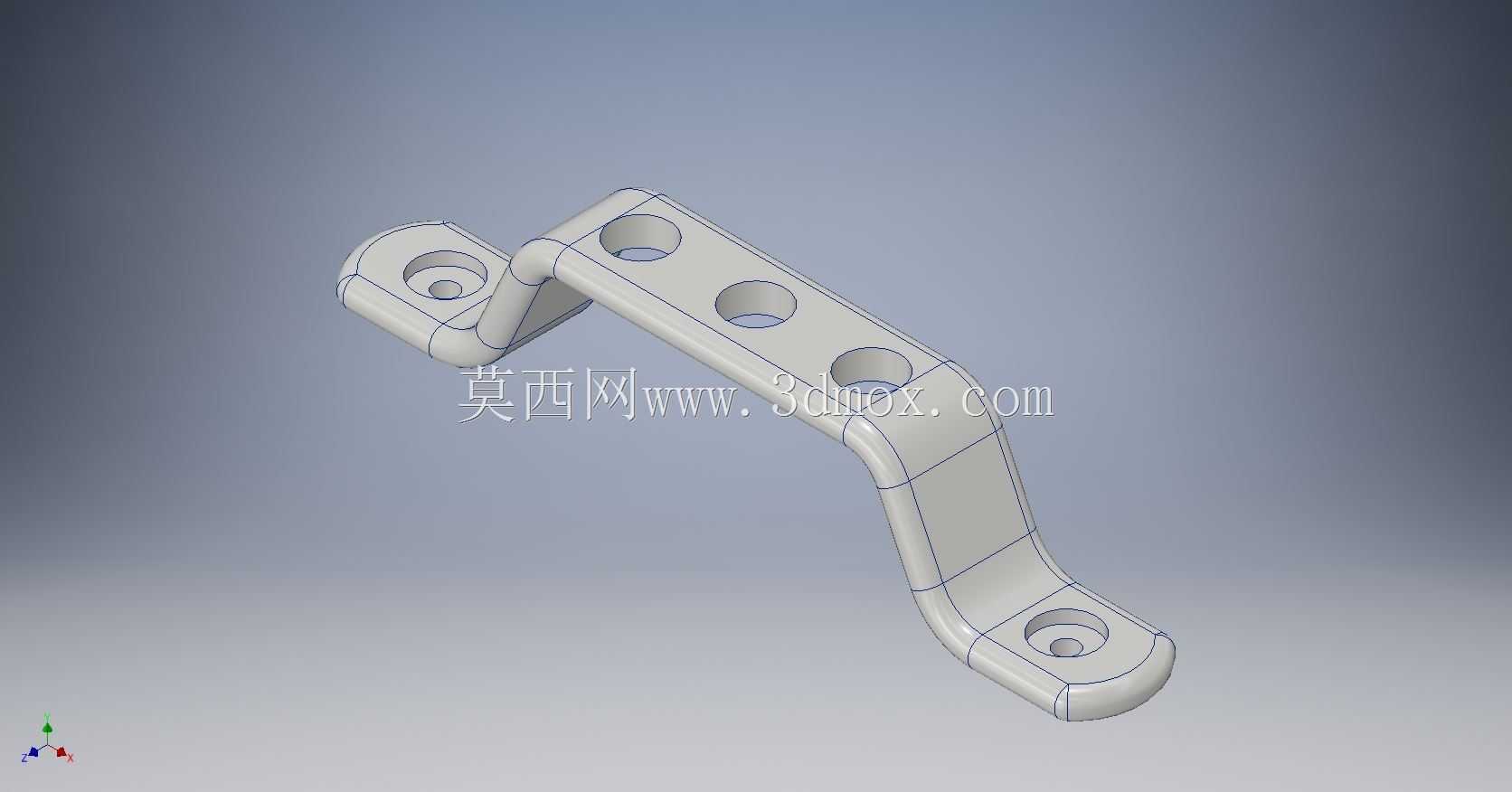

　　这款弯臂式拉手的结构设计，核心围绕小空间柜门、小型设备舱门的手动启闭需求展开，在做结构方案时最先考虑的是安装面的避让问题——很多小型电控柜、桌面型试验设备的柜门边缘与柜体框架之间预留的操作间隙不足15mm，如果采用直板式平面拉手，手指抠握的空间会被柜体边框完全遮挡，启闭时很容易夹手，因此将握持段做了22度的弯折抬升，让握持面与安装基准面之间形成18mm的高度差，刚好能容纳成年人指节的伸入空间，不需要额外在柜门面板上做沉槽抠手，能降低门板的加工工序，适配1.2-2.5mm厚度的冷轧钢门板、ABS工程塑料门板以及薄型实木柜门的安装场景。从安装边界来看，两个固定脚的中心孔距为92mm，固定脚本身做了下沉式沉孔设计，

　　适配M4规格的盘头内六角螺丝，安装后螺丝头完全没入沉孔内，不会突出安装面刮蹭线缆或者操作人员的衣物；中间握持段上均匀分布的三个通孔并非安装孔，是做轻量化处理的工艺孔，在保证整体结构强度的前提下，能减少32%的材料用量，同时在注塑或者压铸生产时，能让料流在模腔内的填充更均匀，避免厚壁位置出现缩痕、内部气孔等成型缺陷，三个孔的边缘都做了R1.2的圆角过渡，没有尖锐棱角，日常擦拭清洁时不会勾挂抹布纤维，也能避免操作人员磕碰划伤。在受力校核层面，这款拉手的单只额定垂直拉拔载荷设计为800N，按照日常柜门启闭的施力习惯，人手握持时的施力点集中在握持段中部，因此在弯折位置做了渐变式的壁厚加强，从握持段2.5mm的均匀壁厚，过渡到弯折位置3.

　　2mm的壁厚，同时在弯折内角做了R3的圆角过渡，避免应力集中导致长期使用后出现弯折断裂；两个固定脚与安装面接触的位置做了0.3mm的浅凹槽，安装时可以粘贴薄型橡胶减震垫，既能够弥补门板安装面的平面度误差，让拉手安装后不会出现翘边松动，也能在频繁启闭柜门时缓冲震动，避免螺丝因为长期震动出现松脱。从实际应用场景来看，这类小型弯臂拉手除了用在常规的设备柜门上，也可以适配小型工具箱、移动检测设备的提手辅助结构，或者是自动化生产线旁小型工具挂板的挂装拉手，安装时不需要额外做定位工装，只需要按照孔距在门板上钻两个4.5mm的通孔，从门板背面穿入螺丝拧紧即可完成装配，对安装人员的技能要求很低，后期维护更换时也不需要拆解柜门的其他结构，

　　只需要拧下两颗固定螺丝就能完成替换。在建模过程中，所有的圆角、拔模角度都按照量产工艺要求做了匹配，如果采用锌合金压铸工艺生产，所有外表面的拔模斜度设置为1.5度，内表面拔模斜度设置为2度，不需要后续做大量的抛光打磨工序就能直接做喷塑或者电镀表面处理；如果采用尼龙加玻纤注塑工艺，壁厚的均匀性控制在±0.2mm以内，避免注塑成型后出现翘曲变形，保证安装面的平面度公差在0.1mm以内，安装后与门板表面完全贴合，不会出现缝隙积灰的问题。握持段的表面没有做额外的防滑纹路，是考虑到这类拉手的应用场景大多是室内工业环境，操作人员佩戴薄型劳保手套操作时，光滑的圆弧表面反而不会勾挂手套纤维，握持时的接触面积更大，局部压强更小，长时间操作也不会出现硌手的问题；整体的外形轮廓没有外凸的尖锐结构，在人员频繁走动的设备通道旁安装时，即使人员意外磕碰也不会造成严重的划伤，符合工业设备的安全设计要求。
